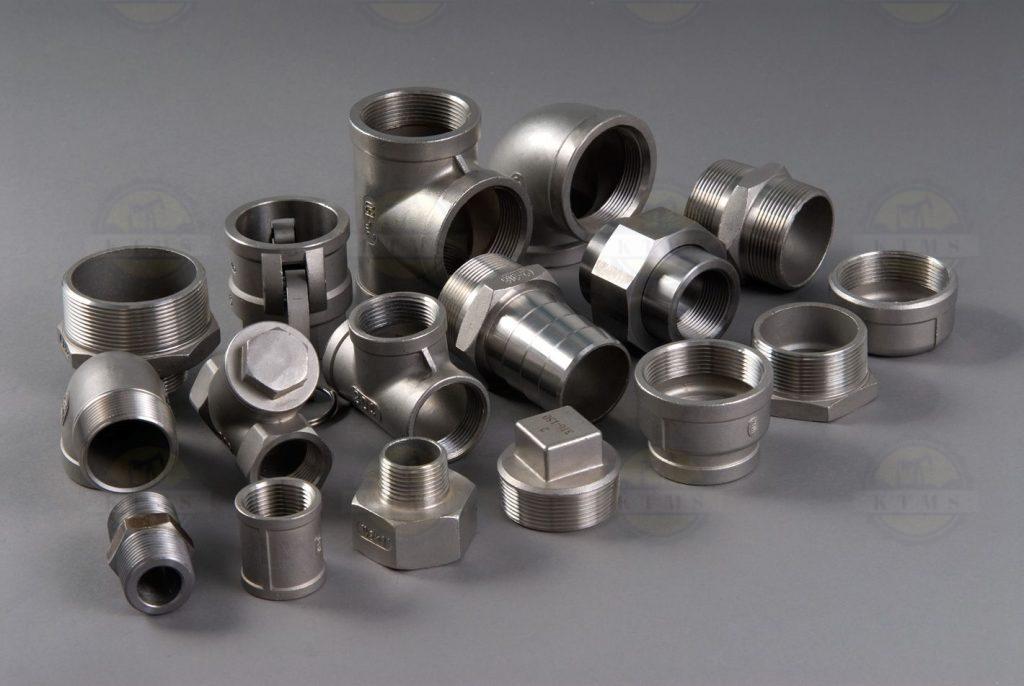

اتصالات فولادی دندهای
مقدمه
اتصالات فولادی دندهای (Threaded Steel Fittings) از پرکاربردترین تجهیزات در سیستمهای لولهکشی صنعتی هستند که امکان اتصال ایمن و سریع لولهها را بدون نیاز به جوشکاری فراهم میکنند. این نوع اتصالات در صنایع نفت، گاز، پتروشیمی، نیروگاهها و تأسیسات ساختمانی نقش حیاتی دارند.
در پروژههایی که ایمنی، سرعت نصب و قابلیت باز و بسته شدن مکرر اهمیت دارد، استفاده از اتصالات دندهای فولادی بهترین انتخاب است. این اتصالات بهدلیل مقرونبهصرفه بودن، سهولت در نگهداری و مقاومت بالا در برابر فشار و حرارت، جایگاه ویژهای در صنایع فرآیندی دارند.
💡 در بسیاری از پروژههای EPC، ترکیب اتصالات دندهای گالوانیزه با لولههای فولادی یا گالوانیزه باعث افزایش مقاومت در برابر خوردگی و دوام مکانیکی میشود.
🔗 مطالعه بیشتر: انواع فلنج گالوانیزه
ویژگیها و مشخصات فنی اتصالات فولادی دندهای
اتصالات فولادی دندهای معمولاً از فولاد فورجکاریشده (Forged Steel) یا چکشخوار (Malleable Iron) تولید میشوند و رزوههای آنها طبق استانداردهای بینالمللی NPT یا BSP طراحی میگردد.
ویژگیهای فنی کلیدی:
محدوده فشار کاری: Class 2000 تا 9000
سایز اسمی (NPS): ¼ تا 4 اینچ (DN8 تا DN100)
نوع رزوه: ASME B1.20.1 (NPT) یا ISO 7/1 (BSPT)
جنس: ASTM A105 (فولاد کربنی)، A182 F304/F316 (استنلس استیل)
پوششها: سیاه، گالوانیزه گرم، زینک یا اپوکسی صنعتی
جدول مشخصات اتصالات فولادی دندهای پرکاربرد:
| نوع اتصال | سایز (NPS) | کلاس فشاری | نوع رزوه | استاندارد تولید | جنس |
|---|---|---|---|---|---|
| Elbow 90° | ¼” تا 4″ | 3000 / 6000 | NPT | ASME B16.11 | ASTM A105 |
| Tee Equal | ¼” تا 4″ | 2000 / 6000 | BSPT | ASME B16.11 | A105 / A182 |
| Coupling | ¼” تا 2″ | 3000 | NPT | ASTM A105 | Carbon Steel |
| Hex Nipple | ¼” تا 2″ | 3000 | NPT | ASTM A105 | Carbon Steel |
| Cap | ¼” تا 4″ | 3000 / 6000 | NPT | ASME B16.11 | A105 |
مزایا و کاربردهای اتصالات فولادی دندهای
مزایا:
نصب سریع و بدون نیاز به جوشکاری → صرفهجویی در زمان و هزینه
قابلیت باز و بسته شدن آسان برای تعمیر و نگهداری
مناسب برای فضاهای محدود و سیستمهای موقتی
مقاومت بالا در برابر فشار و دمای متوسط تا زیاد
سازگار با انواع لولههای فولادی و گالوانیزه
کاربردها:
خطوط انتقال بخار، هوای فشرده، روغن صنعتی
سیستمهای آبرسانی، آتشنشانی، تهویه مطبوع (HVAC)
شبکههای نفت و گاز طبیعی و خطوط فرآیند شیمیایی
تجهیزات تصفیهخانهها، پتروشیمیها و نیروگاهها
کارگاههای تست هیدرواستاتیک و فشار بالا
نکات کلیدی در نگهداری و استفاده صحیح
اتصالات فولادی دندهای اگر بهدرستی نصب و نگهداری شوند، عمر مفیدی بیش از ۱۵ سال در شرایط استاندارد دارند. با رعایت چند نکته فنی ساده میتوان از نشتی، ترکخوردگی و خوردگی جلوگیری کرد.
نکات فنی و نگهداری:
از نوار تفلون PTFE یا خمیر آببندی مخصوص رزوه فلزی استفاده کنید.
اتصالات را بیش از حد سفت نکنید؛ گشتاور بالا باعث لهشدگی رزوه میشود.
در محیطهای مرطوب یا اسیدی از نوع گالوانیزه گرم استفاده کنید.
در خطوطی که لرزش یا شوک فشاری زیاد دارند، از اتصالات جوشی یا فلنجی بهره ببرید.
پس از نصب، سیستم را با تست فشار (Hydro Test) کنترل کنید.
مقایسه با روشهای جایگزین
| ویژگیها | اتصال دندهای | اتصال جوشی | اتصال فلنجی |
|---|---|---|---|
| سرعت نصب | بسیار سریع | نیاز به جوشکار ماهر | متوسط |
| فشار قابل تحمل | تا 6000 PSI | بیش از 9000 PSI | 150–2500 Class |
| قابلیت جداسازی | بالا | پایین | بالا |
| هزینه نصب | پایین | بالا | متوسط |
| نگهداری | آسان | سخت | آسان |
| ایمنی در لرزش | متوسط | بالا | بالا |
📌 نتیجه فنی: در خطوط دائم و فشار بالا، اتصالات جوشی ارجح هستند؛ اما در سیستمهای موقتی، آزمایشی و تعمیراتی، اتصالات دندهای بهترین گزینه اقتصادی و فنیاند.
استانداردها و مراجع معتبر
اتصالات فولادی دندهای باید مطابق با استانداردهای جهانی طراحی و تولید شوند تا از تطابق کامل ابعادی، فشار کاری و ایمنی اطمینان حاصل شود:
ASME B16.11 → مشخصات اتصالات Forged Threaded و Socket Weld
ASME B1.20.1 → استاندارد رزوه NPT (رزوه مخروطی آمریکایی)
ASTM A105 / A182 / A234 → مواد فولاد کربنی و آلیاژی
ISO 7-1 / ISO 49 → رزوههای موازی و مخروطی
EN 10241 → ابعاد و تلرانس اتصالات رزوهای فولادی
API 5L / 5CT → تطبیق با خطوط لوله نفت و گاز
🔗 منبع : ASME Standards – Threaded Pipe Fittings
شیرآلات صنعتی در تهران از کجا بخریم؟
جمعبندی
اتصالات فولادی دندهای به دلیل سادگی نصب، قیمت مقرونبهصرفه و مقاومت بالا در فشارهای صنعتی، گزینهای مطمئن برای بسیاری از صنایع فرآیندی محسوب میشوند.
با انتخاب صحیح کلاس فشاری، نوع رزوه و جنس بدنه، میتوان از نشتی و خرابیهای پرهزینه جلوگیری کرد.
💡 توصیه مهندسی:
برای پروژههای حساس، از اتصالات ASTM A105 Class 6000 NPT استفاده کنید و همیشه قبل از بهرهبرداری، تست هیدرواستاتیک و نشتی هوا انجام دهید.
📞 جهت دریافت مشاوره تخصصی، استعلام قیمت روز و انتخاب نوع مناسب اتصال، با کارشناسان فنی کیمیا تاسیسات مبین صنعت (KTMS) تماس بگیرید.
🔗 تماس با کارشناسان کیمیا تأسیسات
بخش پرسش و پاسخ (FAQ)
تفاوت بین رزوه NPT و BSP در اتصالات فولادی دندهای چیست؟
رزوه NPT مخروطی و مخصوص استاندارد آمریکایی است و برای آببندی با تفلون مناسبتر است؛ در حالی که BSP موازی بوده و بیشتر در اروپا و خاورمیانه کاربرد دارد.
آیا اتصالات دندهای برای خطوط بخار مناسب هستند؟
بله، اگر از اتصالات فولادی فورجکاریشده Class 6000 استفاده شود، تحمل دمای بخار تا ۴۵۰ درجه سانتیگراد را دارند.
چگونه از نشتی رزوه جلوگیری کنیم؟
استفاده از نوار تفلون صنعتی با ضخامت مناسب (۱۲ میکرون به بالا) و اعمال گشتاور کنترلشده با آچار ترکمتر توصیه میشود.
چه زمانی باید از اتصال جوشی بهجای دندهای استفاده کرد؟
در خطوط دائم با لرزش یا فشار بسیار بالا (بیش از ۶۰۰۰ PSI) یا در سیستمهایی با سیالات خطرناک (مثل آمونیاک یا اسید)، اتصال جوشی امنتر است.
چگونه میتوان قیمت اتصالات فولادی دندهای را بهروز دریافت کرد؟
قیمت این اتصالات بر اساس کلاس فشار، جنس و پوشش سطحی متغیر است. برای استعلام لحظهای، از صفحه قیمت روز اتصالات فولادی در وبسایت کیمیا تاسیسات بازدید کنید.
