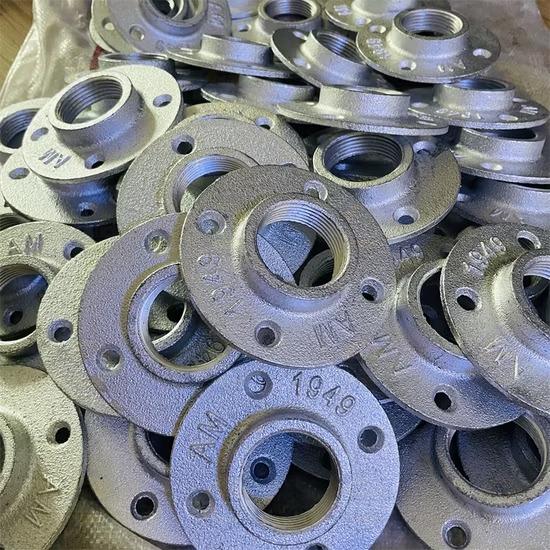

انواع فلنج گالوانیزه
مقدمه
فلنج گالوانیزه (Galvanized Flange) یکی از پرکاربردترین قطعات در اتصالات لولهکشی صنعتی است که وظیفهی اتصال ایمن، قابلاطمینان و ضدخوردگی لولهها را بر عهده دارد.
پوشش گالوانیزه باعث میشود فلنج در برابر رطوبت، بخار آب، مواد شیمیایی سبک و محیطهای خورنده مقاوم باشد. این ویژگیها باعث شده که فلنج گالوانیزه در صنایع مختلفی از جمله نفت، گاز، آب، فاضلاب، تهویه مطبوع، و تأسیسات شهری استفاده شود.
در واقع، استفاده از فلنج گالوانیزه بهجای فلنج معمولی، میتواند تا ۳ برابر عمر مفید سیستم لولهکشی را افزایش دهد.
ویژگیها و مشخصات فنی
فلنجهای گالوانیزه در چند نوع و استاندارد مختلف تولید میشوند. تفاوت اصلی آنها در نوع اتصال، جنس پایه و ضخامت پوشش روی (Zinc Layer) است.
مشخصات فنی :
| ویژگی | توضیحات فنی |
|---|---|
| جنس پایه | فولاد کربنی ASTM A105 یا آهن چکشخوار |
| نوع پوشش | گالوانیزه گرم (Hot Dip) یا سرد (Electro) |
| ضخامت پوشش روی | بین 70 تا 100 میکرون (مطابق ASTM A153) |
| استاندارد ابعادی | ASME B16.5، EN 1092-1، DIN 2576 |
| کلاس فشاری | 150، 300، 600 و 900 |
| دمای کاری مجاز | تا 400°C (بسته به نوع پوشش) |
📏 نکته فنی: فلنج گالوانیزه در کلاسهای فشاری بالا معمولاً بهصورت Weld Neck یا Blind تولید میشود تا استحکام اتصال در فشارهای زیاد حفظ شود.
انواع فلنج گالوانیزه
بر اساس نوع اتصال و کاربرد به چند گروه اصلی تقسیم میشوند:
فلنج گالوانیزه اسلیپآن (Slip On)
مناسب برای فشارهای پایین
نصب آسان و اقتصادی
پرکاربرد در تأسیسات آب و فاضلاب
فلنج گالوانیزه گردندار (Weld Neck)
دارای مقاومت مکانیکی بسیار بالا
مناسب خطوط با فشار و دمای بالا
کاربرد در صنایع نفت و پتروشیمی
فلنج گالوانیزه کور (Blind)
برای مسدود کردن انتهای لولهها
استفاده در تست فشار (Hydrostatic Test)
فلنج گالوانیزه رزوهای (Threaded)
بدون نیاز به جوشکاری
قابل استفاده در سیستمهای تعمیراتی یا سریعنصب
فلنج گالوانیزه لپجوینت (Lap Joint)
مخصوص سیستمهایی که نیاز به جداسازی مداوم دارند
کاربرد در صنایع غذایی و دارویی
مزایا و کاربردها
مزایای کلیدی:
مقاومت بسیار بالا در برابر رطوبت، زنگزدگی و خوردگی
افزایش عمر مفید سیستم تا ۲۰ سال
هزینه نگهداری پایینتر نسبت به استنلس استیل
قابلیت استفاده در پروژههای شهری، صنعتی و ساختمانی
مقرونبهصرفه بودن نسبت به فلنجهای استنلس
کاربردها:
خطوط انتقال آب، بخار و گاز
تأسیسات تصفیهخانههای آب و فاضلاب
سیستمهای تهویه مطبوع (HVAC)
واحدهای نفت، گاز و پتروشیمی
صنایع غذایی و دارویی در بخشهای غیرخورنده
💡 نکته کاربردی: برای خطوط آب آشامیدنی، استفاده از فلنج گالوانیزه گرم مطابق ISO 1461 توصیه میشود تا از نشت یونهای فلزی به آب جلوگیری شود.
نکات کلیدی در نگهداری و استفاده صحیح
از تماس طولانی فلنج با اسیدها یا نمکها جلوگیری شود.
در حین نصب، از واشر EPDM یا PTFE برای آببندی کامل استفاده کنید.
در صورت آسیب سطحی، بخش آسیبدیده را با Zinc Paint ترمیم کنید.
برای خطوط با فشار بالا، از فلنج گردندار جوشی گالوانیزه استفاده شود.
هر ۱۲ ماه یکبار، وضعیت پوشش روی بررسی و در صورت نیاز ترمیم شود.
مقایسه با فلنجهای دیگر
| نوع فلنج | مقاومت در برابر خوردگی | قیمت تقریبی | عمر مفید | کاربرد |
|---|---|---|---|---|
| گالوانیزه | ⭐⭐⭐⭐ | 💰 متوسط | 15-20 سال | آب و گاز |
| استنلس استیل | ⭐⭐⭐⭐⭐ | 💰💰 بالا | 25-30 سال | شیمیایی |
| فولادی سیاه | ⭐⭐ | 💰 پایین | 8-10 سال | محیط خشک |
| آلومینیومی | ⭐⭐⭐ | 💰 متوسط | 12 سال | سبک صنعتی |
⚙️ تحلیل مهندسی: در محیطهای مرطوب، فلنج گالوانیزه گزینهای بسیار بهینه از نظر نسبت عملکرد به هزینه (Cost-to-Performance Ratio) محسوب میشود.
استانداردها و مراجع معتبر
فلنجهای گالوانیزه طبق استانداردهای بینالمللی زیر تولید میشوند:
ASTM A105: مشخصات فولاد کربنی پایه
ASTM A153: ضخامت و کیفیت پوشش روی
ASME B16.5: ابعاد و فشار کاری
ISO 1461: الزامات پوشش گالوانیزه گرم
EN 1092-1: ابعاد و سوراخکاری اروپایی
منابع و مراجع فنی:
جمعبندی
فلنج گالوانیزه بهدلیل مقاومت بالا در برابر خوردگی، دوام طولانی و نصب آسان، یکی از بهترین انتخابها برای پروژههای صنعتی است.
در هنگام خرید، حتماً به موارد زیر توجه کنید:
نوع پوشش (Hot Dip vs Electro)
ضخامت لایه روی
کلاس فشاری و استاندارد تولید
🏭 کیمیا تأسیسات مبین صنعت (KTMS) بهعنوان تأمینکننده تخصصی انواع فلنج گالوانیزه طبق استانداردهای ASME و ASTM، آماده ارائه مشاوره و تأمین فوری برای صنایع نفت، گاز و تأسیسات است.
📞 برای دریافت مشاوره فنی و استعلام قیمت روز:
09192245653
پرسش متداول (FAQ)
فلنج گالوانیزه چیست و چه تفاوتی با فلنج معمولی دارد؟
✅ فلنج گالوانیزه با پوشش روی، در برابر زنگزدگی مقاومتر است و برای محیطهای مرطوب کاربرد دارد. فلنج معمولی بدون پوشش بوده و سریعتر دچار خوردگی میشود.
کدام نوع فلنج گالوانیزه برای فشار بالا مناسبتر است؟
✅ فلنج گردندار گالوانیزه (Weld Neck) بهترین گزینه برای خطوط با فشار بالا است، زیرا مقاومت مکانیکی بالایی دارد.
آیا میتوان فلنج گالوانیزه را دوباره رنگ یا ترمیم کرد؟
✅ بله، در صورت آسیب سطحی میتوان از رنگهای زینکریچ (Zinc-Rich Paint) برای ترمیم استفاده کرد.
ضخامت پوشش گالوانیزه چقدر باید باشد؟
✅ معمولاً بین 70 تا 100 میکرون است و مطابق با استاندارد ASTM A153 تعیین میشود.
از کجا فلنج گالوانیزه استاندارد بخریم؟
✅ از تأمینکنندگان معتبر مانند کیمیا تأسیسات مبین صنعت (KTMS) که انواع فلنج را طبق استانداردهای ASME B16.5 و EN 1092-1 عرضه میکند.
