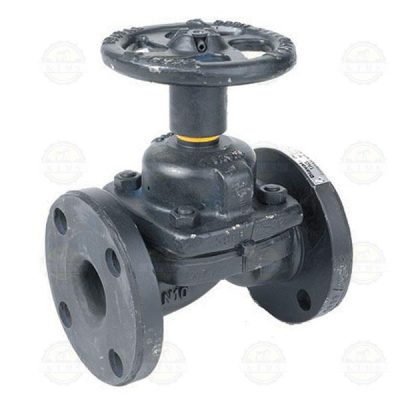

شیر دیافراگمی Diaphragm Valve
مقدمه
شیر دیافراگمی (Diaphragm Valve) یکی از حیاتیترین تجهیزات کنترلی در صنایع نفت، گاز، پتروشیمی، دارویی، غذایی و آب و فاضلاب است. طراحی خاص آن باعث شده که امکان کنترل دقیق جریان سیال حتی در شرایط سخت و سیالات خورنده یا دارای ذرات جامد فراهم شود.
در این مقاله، به بررسی جامع فنی، مزایا، کاربردها، استانداردها و نکات خرید شیر دیافراگمی پرداخته شده تا مهندسان، پیمانکاران و طراحان صنعتی بتوانند انتخابی هوشمندانه و مطمئن داشته باشند.
ویژگیهای فنی شیر دیافراگمی
شیر دیافراگمی شامل سه بخش اصلی است:
بدنه شیر: ساخته شده از فولاد ضدزنگ، چدن، PVC یا آلیاژهای خاص، بسته به نوع سیال و محیط کاری.
دیافراگم انعطافپذیر: از مواد EPDM، PTFE، نئوپرن و سایر ترکیبات مقاوم در برابر حرارت و خوردگی ساخته میشود.
مکانیزم عملگر: دستی، پنوماتیک یا الکتریکی، که به کنترل دقیق شیر کمک میکند.
این طراحی باعث میشود جریان سیال بدون تماس مستقیم با اجزای مکانیکی کنترل شود، که عمر مفید شیر و ایمنی سیستم را افزایش میدهد.
مشخصات فنی کلیدی:
فشار کاری: از کلاس 150 تا کلاس 2500 و بالاتر
محدوده دما: -۲۰ تا ۱۸۰ درجه سانتیگراد (بسته به جنس دیافراگم و بدنه)
استانداردها: ASME، EN، API
عملکرد: قطع و وصل جریان، کنترل جریان دقیق، جلوگیری از برگشت سیال
نکته: انتخاب دیافراگم مناسب با توجه به نوع سیال و دما، طول عمر شیر را به طور قابل توجهی افزایش میدهد.
نحوه عملکرد شیر دیافراگمی
هنگام فعال شدن عملگر، دیافراگم به سمت نشیمنگاه (seat) فشار داده شده و مسیر عبور سیال مسدود میشود. این طراحی منحصر به فرد باعث میشود که:
تماس سیال با قطعات مکانیکی به حداقل برسد
میزان سایش و خوردگی کاهش یابد
قابلیت کنترل دقیق جریان حتی در فشارهای پایین وجود داشته باشد
شیر دیافراگمی با طراحی بدون اصطکاک مستقیم برای سیالات خورنده، اسیدی یا دارای ذرات جامد، بهترین گزینه در صنایع حساس به خوردگی است.
مزایا و کاربردهای شیر دیافراگمی
مزایای کلیدی:
طول عمر بالا و مقاومت در برابر خوردگی و سایش
نصب و نگهداری آسان بدون ابزار تخصصی
ایمنی بالا در کاربردهای بهداشتی، دارویی و غذایی
کنترل دقیق جریان حتی در فشارهای پایین
کاهش هزینههای تعمیر و نگهداری و جایگزینی قطعات
مقاومت در برابر ضربههای ناشی از تغییر فشار ناگهانی
کاربردها:
صنایع نفت و گاز: خطوط انتقال نفت خام، گاز و مایعات خورنده
صنایع پتروشیمی: سیستمهای فرآیندی مواد شیمیایی و کنترل دقیق جریان
صنایع دارویی و غذایی: خطوط تولید که نیاز به بهداشت و کنترل دقیق دارند
آب و فاضلاب: خطوط فشار بالا و سیستمهای تصفیه
نیروگاهها و پالایشگاهها: کنترل جریان بخار، آب داغ و سیالات خورنده
مثال واقعی: در یک پالایشگاه پتروشیمی، استفاده از شیر دیافراگمی با دیافراگم PTFE باعث کاهش ۳۰٪ خرابی خطوط و افزایش طول عمر تجهیزات شد.
مقایسه با شیر توپی
| ویژگی | شیر دیافراگمی | شیر توپی |
|---|---|---|
| کنترل جریان | دقیق و نرم | محدود و سریع |
| مقاومت در برابر خوردگی | بسیار بالا | متوسط |
| کاربرد | صنایع شیمیایی، غذایی و دارویی | صنایع نفت، گاز و آب |
| هزینه نگهداری | کم | متوسط |
| عمر مفید | طولانی | متوسط |
| تماس با سیال | حداقل | مستقیم |
نکته: شیر دیافراگمی به دلیل تماس کمتر با سیال و استفاده از دیافراگم محافظ، مناسب محیطهای خورنده و خطوط حساس است.
استانداردها و نکات خرید
استانداردهای مرجع: ASME، EN، API
انتخاب جنس مناسب دیافراگم و بدنه: برای محیطهای خورنده و صنایع حساس، دیافراگم PTFE و بدنه استیل ضدزنگ توصیه میشود.
کلاس فشار و محدوده دما: مطابق با نیاز پروژه انتخاب شود.
نصب و نگهداری: بررسی صحیح عملگر، اتصال به خطوط و دورههای نگهداری
نکته: خرید از تأمینکننده معتبر مانند KTMS با موجودی انبار و تحویل فوری، ریسک پروژه را کاهش میدهد.
درخواست مشاوره و استعلام قیمت
برای استعلام قیمت و خرید فوری شیر دیافراگمی و دریافت مشاوره تخصصی رایگان مهندسی، کارشناسان KTMS آماده پاسخگویی هستند.
📞 تماس مستقیم با دفتر فروش
💬 مشاوره فوری در واتساپ
موجودی محدود است؛ خرید خود را از KTMS تضمین کنید.
لینکهای مفید
جمعبندی نهایی
شیر دیافراگمی (Diaphragm Valve) بهترین گزینه برای کنترل دقیق و ایمن جریان سیالات در صنایع حساس و پروژههای بهداشتی است. انتخاب درست این شیر باعث:
افزایش کارایی سیستم
کاهش هزینههای نگهداری
افزایش طول عمر تجهیزات
استفاده از شیر دیافراگمی با دیافراگم مناسب و جنس بدنه استاندارد، بهینهترین عملکرد و ایمنی را برای خطوط صنعتی فراهم میکند.
