شیر زاویهای | Angle Valve
راهحل مهندسی برای کنترل دقیق جریان و تغییر مسیر سیالات در خطوط صنعتی حساس

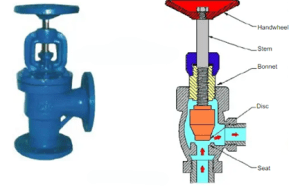

معرفی شیر زاویهای
شیر زاویهای یا Angle Valve یکی از مهمترین انواع شیرآلات صنعتی است که با طراحی زاویهدار خود، امکان تغییر جهت جریان سیال را تا زاویه ۹۰ درجه فراهم میکند. این ویژگی موجب کاهش افت فشار و جریان گردابی شده و عملکرد پایدار را در فرآیندهای حساس مانند نفت، گاز، پتروشیمی، نیروگاه و سیستمهای تصفیه آب تضمین میکند.
در خطوطی که کنترل دقیق دبی و جلوگیری از ضربه قوچ اهمیت دارد، استفاده از انگل ولو (شیر زاویهای) بهترین انتخاب مهندسی است. این شیرها با عملگرهای دستی، پنوماتیک یا الکتریکی عرضه میشوند و بهراحتی در سیستمهای اتوماسیون صنعتی (DCS و SCADA) قابل کنترل هستند.
عملکرد شیر زاویهای میتواند دستی، پنوماتیک یا الکتریکی باشد و بهراحتی با سیستمهای اتوماسیون صنعتی یکپارچه شود. نصب آسان در فضای محدود و کاهش فرسایش دیسک و سیت از دیگر مزایای مهم آن است. این شیر در سایزها و فشارهای مختلف موجود است و قابلیت کنترل دقیق دبی را برای اپراتور فراهم میکند.
مثال عملی: در خط بخار صنعتی با فشار بالا، استفاده از شیر زاویهای با Actuator الکتریکی باعث میشود جریان بدون ضربه قوچ هدایت شده و دبی خروجی با دقت ±۱٪ کنترل شود.
مشخصات فنی
نوع عملکرد: دستی، پنوماتیک، الکتریکی (Actuated)
سایز: DN15 تا DN400، بسته به دبی و قطر خط
فشار کاری: 1–25 بار، مناسب خطوط با فشار متوسط و بالا
دمای کاری: -20°C تا 300°C، برای بخار، آب گرم و سیالات شیمیایی
جنس بدنه: فولاد کربنی، استنلس استیل، چدن مقاوم به خوردگی و آلیاژهای خاص
جنس سیت و دیسک: استنلس استیل، آلیاژ مقاوم به خوردگی و سایش
اتصالات: فلنجی مطابق استاندارد EN 1092-1 و ASME B16.5
استانداردها: ISO 9001، API 602، ANSI/ASME B16.34
زاویه جریان: ۹۰ درجه با طراحی کاهش افت فشار و جریان گردابی
نوع نشیمنگاه: فلزی یا نرم
کنترل دبی: قابلیت تنظیم دقیق ±۲٪ از دبی طراحی شده
این مشخصات باعث عملکرد پایدار و طول عمر بالای شیر در شرایط سخت صنعتی میشود.
کاربردهای شیر زاویهای
تغییر مسیر جریان: هدایت سیال به مسیر دیگر در خطوط پیچیده
کنترل جریان بخار و آب گرم: در نیروگاهها و سیستمهای حرارتی برای جلوگیری از نوسانات فشار
صنایع نفت، گاز و پتروشیمی: مدیریت سیالات حساس و جلوگیری از افت فشار ناخواسته
سیستمهای تصفیه آب و فاضلاب: کنترل دقیق جریان و جلوگیری از جریان گردابی
اتوماسیون صنعتی: اتصال به سیستمهای DCS و SCADA برای کنترل از راه دور
خطوط حساس به فشار: مکانهایی که کاهش افت فشار و جریان گردابی اهمیت دارد
مثال: در خطوط فرآیندی پتروشیمی، شیر زاویهای پنوماتیک میتواند جریان سیال را با دقت بالا کنترل کند و از فشار ناگهانی جلوگیری نماید.
مزایا و محدودیتها
مزایا:
تغییر مسیر جریان بدون ایجاد ضربه قوچ
کاهش افت فشار و جریان گردابی
کنترل دقیق دبی و فشار سیال
دوام بالا و مقاومت در برابر خوردگی و سایش
امکان اتصال به سیستم اتوماسیون صنعتی
عملکرد مناسب در فشار و دمای متنوع
کاهش هزینههای نگهداری به دلیل طراحی مهندسی دیسک و سیت
محدودیتها:
هزینه نصب بالاتر نسبت به شیرهای ساده
نیاز به سرویس دورهای منظم
حساسیت به ذرات معلق و آلودگی سیال
نیاز به طراحی دقیق برای جلوگیری از ساییدگی دیسک و سیت
نیاز به آموزش اپراتور برای عملکرد بهینه در خطوط حساس
جدول مقایسه شیر زاویهای با شیر پروانهای و کشویی
| نوع شیر | کنترل جریان | محدوده فشار | کاربرد اصلی | مزایا |
|---|---|---|---|---|
| شیر زاویهای | دقیق و با تغییر مسیر | 1–25 بار | کنترل و هدایت جریان سیال | کاهش افت فشار، جریان گردابی کمتر، مناسب خطوط حساس |
| شیر پروانهای | متوسط | 1–16 بار | قطع و وصل جریان مستقیم | هزینه کمتر، نصب آسان، عملکرد سریع |
| شیر کشویی | کم | 1–25 بار | قطع و وصل کامل جریان | مقاومت بالا، مناسب خطوط فشار بالا، عمر طولانی |
تحلیل: شیر زاویهای برای خطوط حساس و نیازمند تغییر مسیر مناسب است، در حالی که شیر پروانهای و کشویی بیشتر برای قطع و وصل جریان مستقیم کاربرد دارند.
سوالات متداول (FAQ)
شیر زاویهای چگونه کار میکند؟
با تغییر زاویه مسیر جریان، افت فشار و جریان گردابی کاهش یافته و ضربه قوچ حذف میشود. این طراحی امکان کنترل دقیق دبی و فشار در خطوط حساس را فراهم میکند.
تفاوت شیر زاویهای و پروانهای چیست؟
شیر زاویهای امکان تغییر مسیر جریان و کنترل دقیق را فراهم میکند، در حالی که شیر پروانهای بیشتر برای قطع و وصل جریان مستقیم استفاده میشود.
چه عواملی در انتخاب شیر زاویهای مهم هستند؟
نوع سیال، فشار و دمای کاری، دبی مورد نیاز، زاویه نصب و جنس بدنه و سیت از عوامل کلیدی هستند. توجه به این موارد باعث افزایش طول عمر و کاهش هزینه نگهداری میشود.
چگونه طول عمر شیر زاویهای را افزایش دهیم؟
نصب فیلتر قبل از شیر، سرویس دورهای منظم، استفاده از جنس مناسب بدنه و سیت و جلوگیری از ورود ذرات معلق.
آیا شیر زاویهای نیاز به اتوماسیون دارد؟
در خطوط حساس و نیازمند دبی دقیق، اتصال به Actuator پنوماتیک یا الکتریکی توصیه میشود و امکان کنترل از راه دور از طریق سیستمهای DCS و SCADA فراهم میشود.
چه تفاوتی بین شیر زاویهای پنوماتیک و الکتریکی وجود دارد؟
پنوماتیک: پاسخ سریع و مناسب فشار بالا، مناسب خطوط بخار و آب گرم
الکتریکی: دقت بالاتر و کنترل از راه دور، مناسب خطوط اتوماسیون پیشرفته
در چه صنایعی بیشترین استفاده را دارد؟
پتروشیمی، نفت و گاز
نیروگاهها و خطوط حرارتی
سیستمهای تصفیه آب و فاضلاب
خطوط صنعتی حساس با فشار بالا
استعلام قیمت و مشاوره رایگان
برای استعلام قیمت شیر زاویهای و مشاوره فنی رایگان، با کارشناسان KTMS تماس بگیرید. تیم مهندسی ما شما را در انتخاب بهترین شیر صنعتی برای خطوط حساس راهنمایی میکند.
