اتصالات صنعتی (Pipe Fittings)
معرفی اتصالات صنعتی و اهمیت آن در پروژهها
اتصالات صنعتی، قطعات کلیدی سیستمهای پایپینگ هستند که برای تغییر مسیر جریان، انشعابگیری، تغییر سایز و اتصال به تجهیزات استفاده میشوند. این قطعات در صنایع نفت، گاز، پتروشیمی، نیروگاهی، آب و فاضلاب، HVAC و پروژههای EPC کاربرد حیاتی دارند و نقش مهمی در عملکرد، ایمنی و طول عمر خطوط لوله ایفا میکنند.
چرا اتصالات صنعتی مهم هستند؟
تضمین جریان بدون نشتی
انعطافپذیری در طراحی خطوط پیچیده
کاهش هزینههای تعمیر و نگهداری
افزایش ایمنی و کنترل فرآیند
انواع اتصالات و متریالهای رایج
انتخاب نوع اتصالات به فشار کاری، نوع سیال، دما و نوع اتصال بستگی دارد.
متریالهای متداول:
فولاد کربنی (CS)
استنلس استیل (304/316)
پلیاتیلن (PE) و پیویسی (PVC)
گالوانیزه
برنج و چدن داکتیل (در برخی کاربردهای خاص)
انواع اتصال:
جوشی (Butt/SW)
دندهای (Threaded)
ساکتولد
چسبی (برای پلیمر)
مزایا و کاربردهای صنعتی اتصالات
🔄 تغییر مسیر جریان آسان: زانوییها و تیها بدون افت فشار زیاد
🧩 انعطاف در طراحی خطوط: سازگار با محدودیتهای پروژه
🌐 انشعابگیری کارآمد: سهراهیها و چهارراهیها
⚙️ تغییر سایز کنترلشده: Reducer و Expander
🧰 نگهداری آسان: یونین و فلنج برای دمونتاژ سریع
🛡️ ایمنی و کنترل نشتی: انتخاب صحیح اتصالات
🧪 مقاومت خوردگی و حرارتی: طول عمر بالاتر خطوط

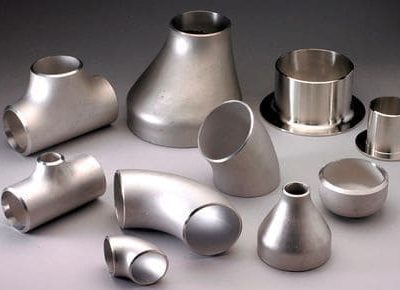

جدول مشخصات و راهنمای انتخاب فیتینگ
| نوع اتصال | کاربرد اصلی | روش کانکشن | متریالهای رایج | استاندارد | فشار/دما نمونه |
|---|---|---|---|---|---|

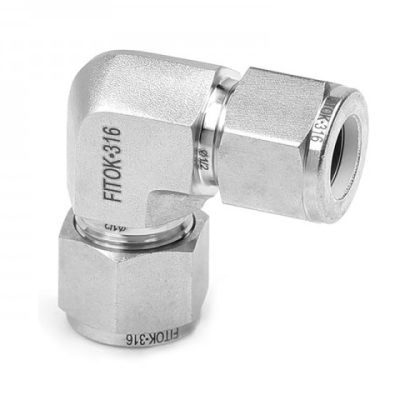

| زانویی (Elbow) | تغییر جهت 45°/90°/180° | BW / SW / Threaded | CS, SS, Alloy | ASME B16.9 / B16.11 | تا Class 900 |

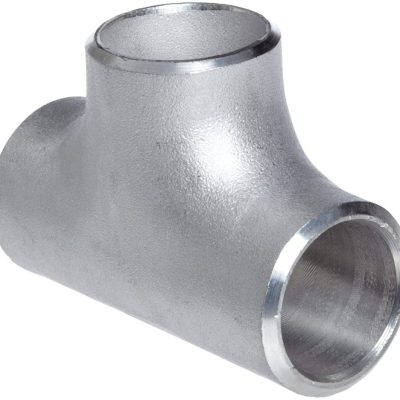

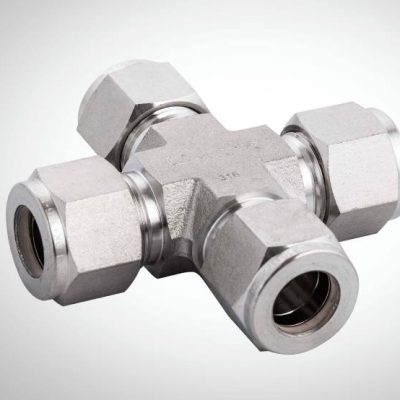

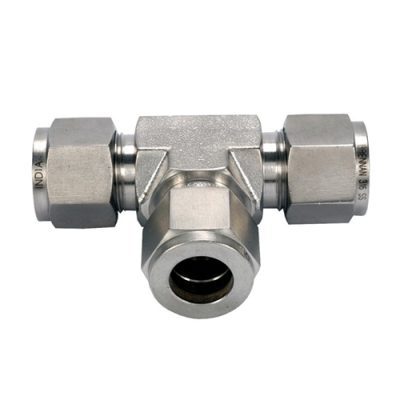

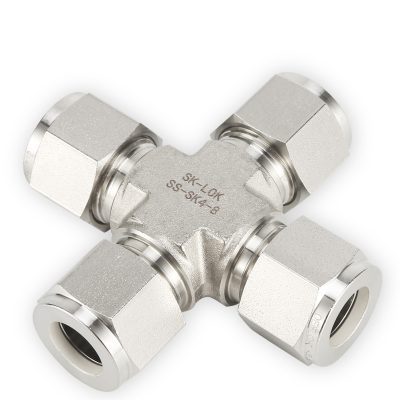

| سهراهی/چهارراهی (Tee/Cross) | انشعابگیری | BW / SW / Threaded | CS, SS | ASME B16.9 / B16.11 | فشار متوسط تا بالا |
| کاهنده/افزاینده (Reducer/Expander) | تغییر قطر | BW / SW | CS, SS, PE | ASME B16.9 | متناسب با کلاس خط |
| کلاهک/پلاگ (Cap/Plug) | بستن انتهای خط | BW / SW / Threaded | CS, SS, PVC | ASME B16.9 / B16.11 | کم تا فرایندی |

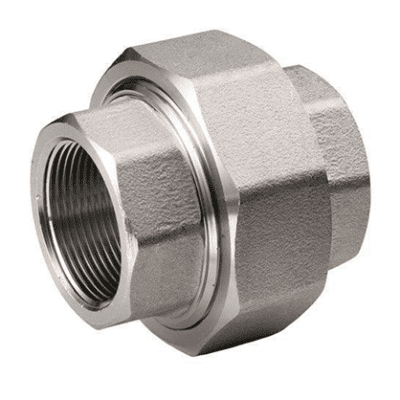

| یونین (Union) | دمونتاژ سریع | Threaded / SW | CS, SS, Brass | ASME B16.39 | کم تا متوسط |
| فلنج (Flange) | اتصال نیمهدائم با آببندی | Bolted + Gasket | CS, SS | ASME B16.5 / EN 1092-1 | Class 150–2500 |
مقادیر فشار/دما نمونه هستند؛ برای انتخاب نهایی به دیتاشیت سازنده مراجعه کنید.
نکات نصب و راهاندازی صحیح
رعایت جهت جریان و زوایا
استفاده از ابزار مناسب برای جوشکاری و سفت کردن
نصب گسکت و بولت با گشتاور توصیهشده
بررسی تراز فلنجها و اتصالات
نگهداری، سرویس و عمر مفید
بازرسی دورهای نشتی و ترک
تمیزکاری و روانکاری اتصالات متحرک
جایگزینی به موقع قطعات فرسوده
ثبت سوابق عملکرد برای PM و EPC
مقایسه با محصولات جایگزین
اتصالات دندهای اقتصادی و مناسب خطوط کمفشار هستند، اما جوشی برای فشار و دمای بالا اولویت دارد. یونین و Coupling برای دمونتاژ سریع و نگهداری آسان پیشنهاد میشود.
استانداردها و مراجع فنی
ASME B16.9، B16.11
ISO 9001، ASTM، DIN/EN
MTC/TC و تست هیدرواستاتیک
جمعبندی و پیشنهاد خرید
برای تضمین کیفیت و عملکرد پروژههای شما، استفاده از اتصالات صنعتی کیمیا تاسیسات بهترین گزینه است. موجودی آماده، مشاوره فنی و تحویل سریع، فرآیند پایپینگ شما را ایمن و بهینه میکند.
سوالات متداول (FAQ)
اتصالات جوشی بهتر است یا دندهای؟
جوشی برای فشار و حساسیت نشتی بالا، دندهای برای خطوط کمفشار و دمونتاژ سریع مناسب است.

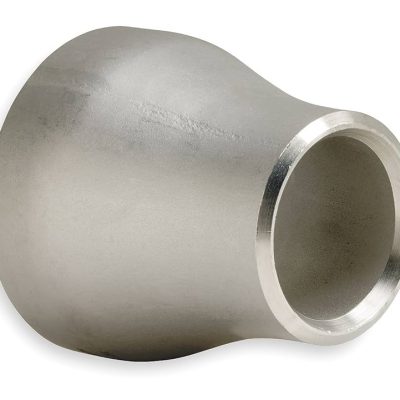

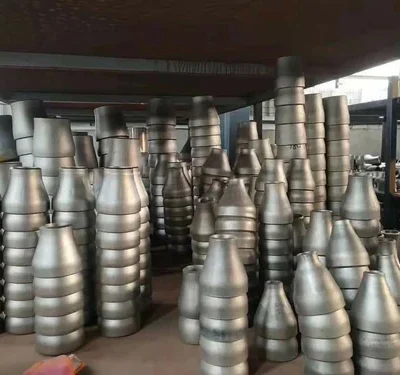

Reducer هممرکز و غیرهممرکز چه تفاوتی دارند؟
هممرکز محور دو قطر را همراستا نگه میدارد؛ غیرهممرکز یک سمت صاف دارد تا تجمع هوا یا مایع جلوگیری شود.
برای سیالات خورنده چه جنس اتصالی مناسب است؟
استنلس استیل (304/316) یا پلیمرهای PVC/PP/PE بسته به دما و فشار.
چطور از نشتی فلنج جلوگیری کنیم؟
انتخاب گسکت مناسب، گشتاور بولت طبق جدول سازنده و تراز صحیح فلنج.
