پینچ ولو (Pinch Valve) چیست؟
بررسی انواع، کاربردها و استانداردهای صنعتی
شیرهای صنعتی نقش حیاتی در کنترل جریان سیالات و مواد گرانولی در خطوط تولید دارند. پینچ ولو (Pinch Valve) یک شیر تخصصی است که برای کنترل دقیق جریان سیالات، مواد شیمیایی خورنده، لجنها، پودرهای خشک و گرانولها طراحی شده است.
ویژگی بارز این شیر، عدم تماس سیال با قطعات مکانیکی متحرک است که باعث میشود گزینهای ایدهآل برای محیطهای خورنده و ساینده باشد. صنایع داروسازی، غذایی، شیمیایی، معدنی و نیروگاهی از این شیر برای افزایش ایمنی، طول عمر تجهیزات و کاهش هزینههای نگهداری استفاده میکنند.
مثال واقعی: یک کارخانه تولید مواد شیمیایی در تهران با نصب شیر پینچ در خط انتقال مواد خورنده توانست کاهش توقف خط تولید 40٪ را تجربه کند.

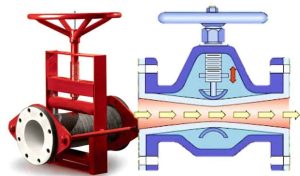

Pinch Valve شیر پینچ ولو
انواع پینچ ولو Pinch Valve
1. پینچ ولو مکانیکی (Mechanical Pinch Valve)
- عملگر دستی یا اهرمی دارد و جریان توسط فشردن لوله داخلی (Sleeve) کنترل میشود.
- مناسب خطوط فشار پایین و محیطهایی با جریان کم.
2. پینچ ولو پنوماتیک (Pneumatic Pinch Valve)
- اکچویتور پنوماتیک دارد و سرعت پاسخدهی بالایی دارد.
- کاربرد در خطوط صنعتی، مواد شیمیایی و دارویی که نیاز به کنترل سریع جریان دارند.
3. پینچ ولو هیدرولیک (Hydraulic Pinch Valve)
- برای خطوط فشار بالا مناسب است.
- اکچویتور هیدرولیک جریان را کنترل کرده و فشار بالا را تحمل میکند.
4. پینچ ولو الکترومکانیکی (Electromechanical Pinch Valve)
اکچویتور الکترومکانیکی دارد و قابلیت کنترل از راه دور و اتوماسیون صنعتی را فراهم میکند.
جدول مقایسه انواع پینچ ولو:
| نوع شیر | فشار کاری | سرعت پاسخدهی | کاربرد اصلی | هزینه نگهداری |
|---|---|---|---|---|
| مکانیکی | پایین | متوسط | خطوط دستی و آزمایشگاهی | کم |
| پنوماتیک | متوسط | بالا | صنایع دارویی و غذایی | متوسط |
| هیدرولیک | بالا | متوسط | صنایع شیمیایی و نفت | بالا |
| الکترومکانیکی | متوسط | بالا | اتوماسیون و کنترل از راه دور | متوسط |
ویژگیها و مشخصات فنی
پینچ ولو از سه بخش اصلی تشکیل شده است:
- بدنه شیر (Valve Body): از فولاد ضدزنگ، آلومینیوم یا پلیمر مقاوم ساخته میشود.
- لوله انعطافپذیر داخلی (Sleeve): جریان سیال را هدایت و کنترل میکند و معمولاً از EPDM، NBR یا سیلیکون ساخته میشود.
- اکچویتور (Actuator): مکانیکی، پنوماتیک، هیدرولیک یا الکترومکانیکی برای کنترل جریان.
مشخصات فنی کلیدی:
- فشار کاری: 1 تا 10 بار
- دما: -40 تا 150 درجه سانتیگراد
- قطر اتصال: ½ تا 24 اینچ
- طراحی بدون نشت با عمر طولانی Sleeve
- قابلیت نصب در خطوط عمودی و افقی
جدول مواد Sleeve و کاربرد صنعتی:
| جنس Sleeve | مقاومت شیمیایی | کاربرد اصلی | طول عمر تقریبی |
|---|---|---|---|
| EPDM | اسیدها و قلیاهای ضعیف | صنایع غذایی و دارویی | 3–5 سال |
| NBR | روغن و هیدروکربنها | نفت، گاز و پتروشیمی | 2–4 سال |
| سیلیکون | دما بالا | صنایع شیمیایی و بخار | 4–6 سال |
شیر پینچ ولو Pinch Valve
مزایای کلیدی پینچ ولو
- عدم تماس سیال با قطعات مکانیکی → کاهش خوردگی و سایش
- طراحی ساده و کمهزینه نگهداری
- مناسب برای سیالات با ذرات جامد
- سرعت پاسخدهی بالا و کنترل دقیق جریان
- انعطاف در طراحی و نصب آسان
5 کاربرد شیر پینچ در صنایع مختلف
- خطوط انتقال پودر، گرانول و لجن
- صنایع دارویی و غذایی
- سیستمهای پمپاژ و تخلیه مواد خورنده
- خطوط هوادهی و غبارگیری
- پروژههای آب و فاضلاب و تصفیه خانهها
مثال عملی: یک کارخانه تولید شیرآلات صنعتی توانست با نصب پینچ ولو در خط مواد خورنده، کاهش توقف خط تولید 30٪ را تجربه کند.
6 نکته کلیدی در نگهداری و استفاده صحیح
- بررسی دورهای Sleeve: ترک، ساییدگی یا سخت شدن را کنترل کنید.
- تمیزکاری منظم: به ویژه در صنایع دارویی و غذایی.
- فشار کاری مناسب: فشار بیش از حد باعث پارگی Sleeve میشود.
- تعویض به موقع Sleeve: طول عمر 2–5 سال بسته به جنس و شرایط عملیاتی.
- استفاده از اکچویتور مناسب: پنوماتیک برای سرعت بالا و مکانیکی برای فشار پایین.
- نظارت بر جریان و فشار: سیستم مانیتورینگ باعث افزایش طول عمر و کاهش هزینه نگهداری میشود.
مقایسه با شیرهای جایگزین
| ویژگی | پینچ ولو | Ball Valve | Butterfly Valve |
|---|---|---|---|
| تماس سیال با قطعات متحرک | ندارد | دارد | دارد |
| مناسب سیالات ساینده | بله | خیر | محدود |
| هزینه نگهداری | کم | متوسط | متوسط |
| دقت کنترل جریان | متوسط | بالا | متوسط |
| نصب و تعویض | ساده | پیچیده | متوسط |
تحلیل:
پینچ ولو بهترین گزینه برای سیالات ساینده و خورنده است، در حالی که Ball Valve یا Butterfly Valve بیشتر برای سیالات تمیز و فشار بالا کاربرد دارند.
استانداردها و مراجع معتبر
- ASTM D2000: استاندارد جنس و مقاومت لاستیک و Sleeve
- ISO 5752: ابعاد و طراحی شیرهای صنعتی
- EN 593: مقایسه با شیر پروانهای
- API 609 و API 598: تستهای نشتی و عملکرد
توصیه: همیشه پینچ ولو را از تامینکنندگان معتبر مانند KIMIATMS با گواهینامه ISO 9001 و CE خریداری کنید.
پرسش و پاسخ (FAQ)
تفاوت پینچ ولو با Ball Valve چیست؟
پینچ ولو برای سیالات ساینده و خورنده مناسب است و تماس سیال با قطعات مکانیکی ندارد؛ Ball Valve بیشتر برای سیالات تمیز و فشار بالا کاربرد دارد.
طول عمر Sleeve چقدر است؟
بسته به جنس و نوع سیال بین 2 تا 6 سال متغیر است.
آیا پینچ ولو برای سیالات گرانولی مناسب است؟
بله، بهترین گزینه برای گرانول، پودر و لجن است زیرا مسیر جریان مسدود نمیشود.
بهترین جنس Sleeve برای مواد شیمیایی خورنده چیست؟
معمولاً EPDM و سیلیکون با مقاومت بالا توصیه میشود.
چگونه میتوان عملکرد و عمر شیر پینچ را افزایش داد؟
استفاده از اکچویتور مناسب، نظارت بر فشار و جریان، و نگهداری دورهای Sleeve باعث افزایش عمر مفید میشود.
جمعبندی
پینچ ولو یک راهکار مهندسی ایدهآل برای کنترل سیالات ساینده، لجن و مواد شیمیایی خورنده است. با انتخاب جنس Sleeve مناسب، فشار و دمای کاری صحیح، و نگهداری منظم، میتوان عملکرد و عمر مفید شیر را به حداکثر رساند.
