فلنج صنعتی | معرفی، انواع و کاربردها
فلنجهای صنعتی فولادی و استیل، از اجزای کلیدی سیستمهای پایپینگ در صنایع نفت، گاز، پتروشیمی و نیروگاهی هستند. این قطعات مکانیکی برای اتصال لولهها به یکدیگر یا به تجهیزات مانند شیرآلات، پمپها و ابزار دقیق استفاده میشوند. انتخاب صحیح فلنج، جنس و استاندارد تأثیر مستقیم بر کارایی، ایمنی و طول عمر سیستم دارد.
فلنجها امکان جداسازی آسان سیستم برای تعمیر، نگهداری و تست فشار را فراهم میکنند و نصب آنها نسبت به جوشکاری مستقیم سادهتر و سریعتر است.
اهمیت فلنج صنعتی در خطوط پایپینگ
تضمین اتصال ایمن لولهها و تجهیزات
امکان تعمیرات و تعویض قطعات بدون خاموشی طولانی
کاهش ریسک نشتی و افزایش ایمنی سیستم
تسهیل نصب ابزارهای اندازهگیری و کنترل جریان
مزایای استفاده از فلنجها
نصب و جداسازی آسان بدون جوشکاری
آببندی مطمئن با گسکتها
تحمل فشار و دمای بالا
کاهش هزینه و زمان نصب و تعمیرات
امکان تعویض سریع قطعات معیوب
مواد ساخت فلنجها و کاربرد صنعتی
| ماده | ویژگیها | کاربردها | مزایا و معایب |
|---|---|---|---|
| فولاد کربنی | مقاومت بالا، قیمت مناسب | نفت، گاز، پتروشیمی، نیروگاه | + مقاومت مکانیکی خوب، – مقاومت کمتر در برابر خوردگی |
| فولاد ضد زنگ | مقاومت در برابر خوردگی، فشار و دما بالا | صنایع غذایی، شیمیایی، آب و فاضلاب | + عمر طولانی، مقاومت عالی در محیط خورنده |
| برنز | ضد سایش، مقاوم در برابر خوردگی دریایی | صنایع دریایی | + مناسب محیطهای دریایی، – قیمت بالاتر |
| آلومینیوم | سبک، مقاوم در برابر خوردگی، هدایت حرارتی بالا | هوافضا، تجهیزات حرارتی | + وزن کم، هدایت حرارتی بالا، – مقاومت محدود در فشار زیاد |
| چدن | مقاوم در برابر سایش، فشار پایین | آب و فاضلاب، ساختمان | + اقتصادی و مقاوم در برابر سایش، – شکننده در فشار بالا |
انواع فلنجها و کاربرد دقیق

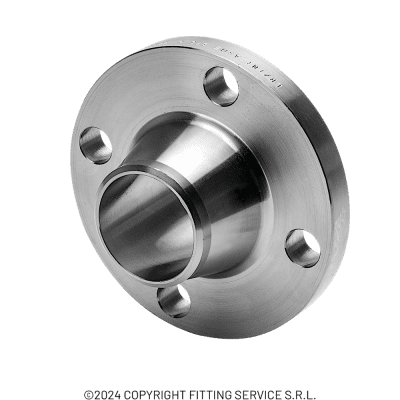

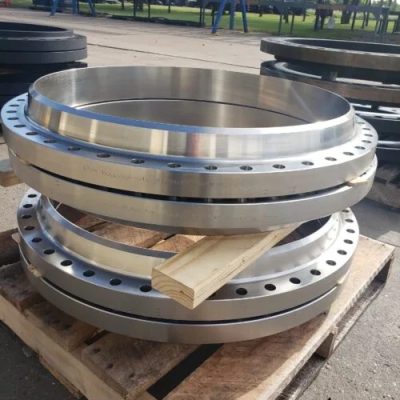

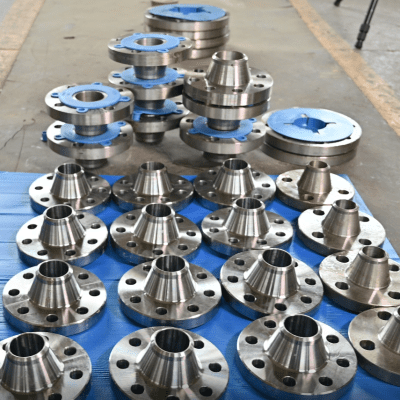

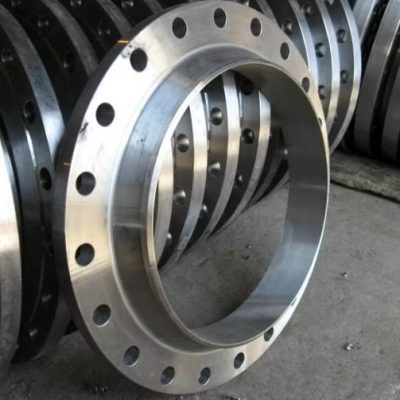

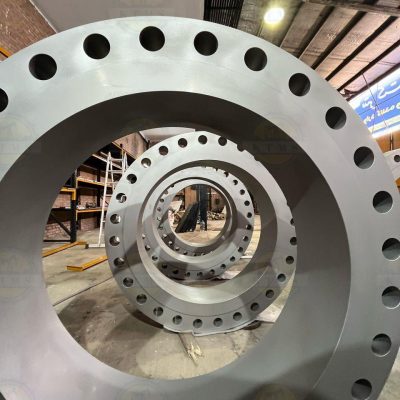

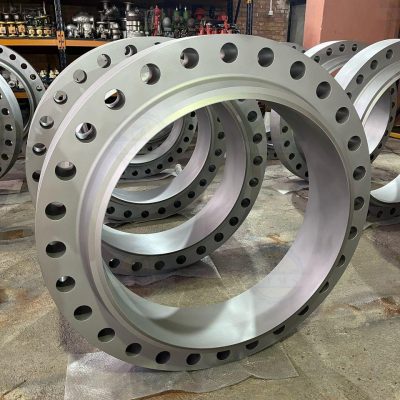

فلنج گلودار (Weld Neck Flange): مناسب فشار و دمای بالا، نصب جوشی، آببندی مطمئن، صنایع نفت و پتروشیمی.

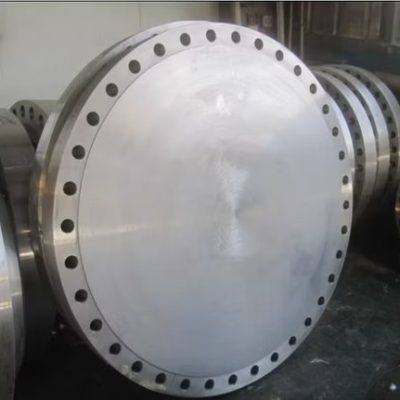

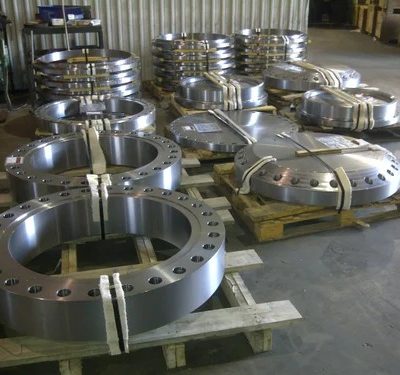

فلنج کور (Blind Flange): بستن انتهای خط، تست فشار، تعمیرات ایمن.

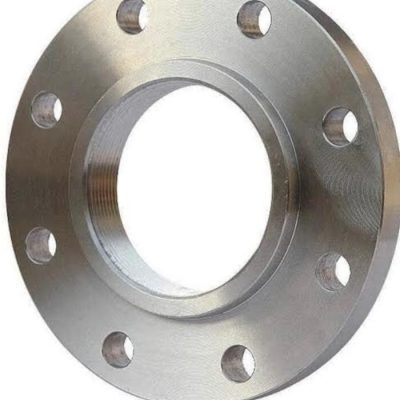

فلنج اسلیپون (Slip-On Flange): نصب سریع بدون جوشکاری، فشار متوسط.

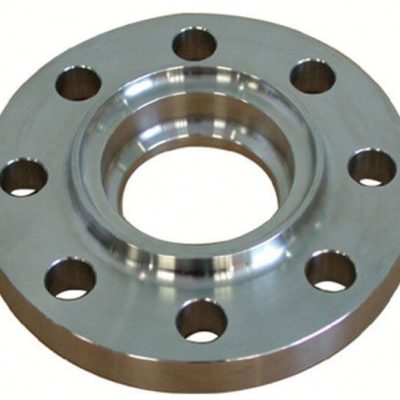

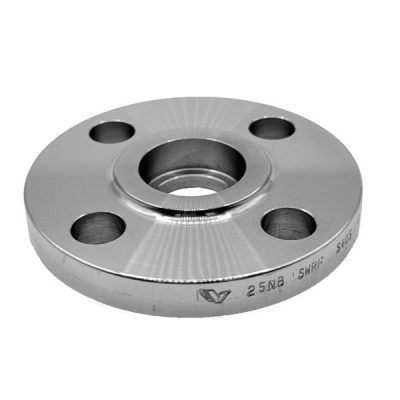

فلنج ساکت ولد (Socket Weld Flange): اتصال با جوش ساکت، فشار بالا، ایمنی سیستم.

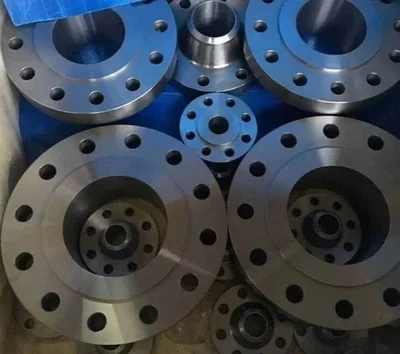

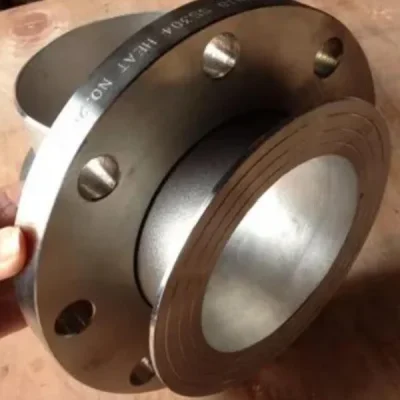

فلنج لپ جوینت (Lap Joint Flange): امکان جداسازی آسان، نگهداری دورهای.

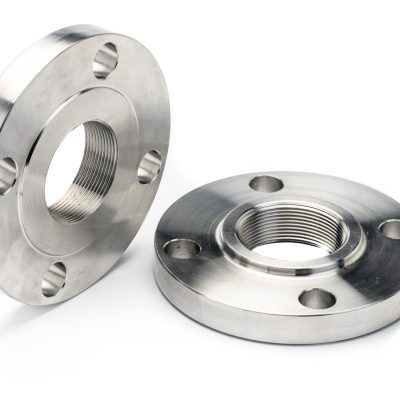

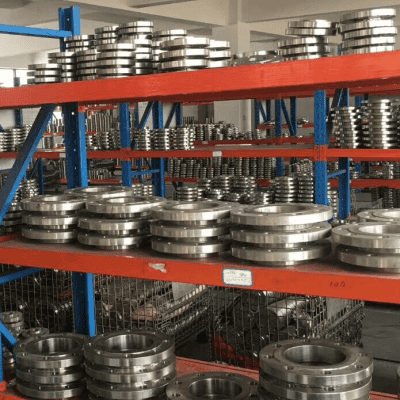

فلنج رزوهای (Threaded Flange): نصب بدون جوش، مناسب فشار پایین.
فلنج اوریفیس (Orifice Flange): نصب ابزار اندازهگیری جریان.

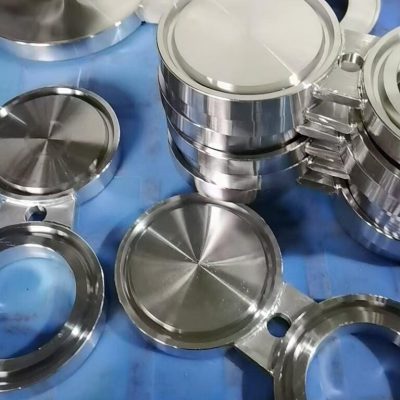

فلنج عینکی (Spectacle Blind Flange): قطع و وصل جریان برای تعمیرات بدون تخلیه کامل سیستم.
جدول مشخصات فلنجها و فشار کاری
| استاندارد | نوع فلنج | سایز | فشار کاری (PSI) |
|---|---|---|---|
| ASME B16.5 | گلودار، اسلیپون، ساکتی | 1/2 تا 24 | 150 تا 2500 |
| API 6A | گلودار، کور | 20 تا 16/21 | 2000 تا 15000 |
| ISO PN | گلودار، تخت | 1/2 تا 56 | PN6 تا PN400 |
نکته: انتخاب فلنج مناسب با توجه به فشار کاری، دما، نوع سیال و استاندارد انجام شود.
نکات فنی انتخاب و نصب فلنج
بررسی فشار و دمای سیستم
انتخاب جنس مناسب با توجه به نوع سیال و خوردگی
رعایت استانداردهای ASME، API یا ISO
نیاز به نصب سریع یا تعمیرات مکرر
استانداردها و مراجع فنی
ASME B16.5، API 6A، ISO PN
MTC/TC و تست هیدرواستاتیک
تضمین ایمنی و کیفیت سیستم
جمعبندی و پیشنهاد خرید
فلنجهای صنعتی کیمیا تاسیسات، با استاندارد ASME و API، کیفیت بالا و تحویل سریع، گزینه ایدهآل برای پروژههای نفت، گاز، پتروشیمی و نیروگاهی هستند.
سوالات متداول (FAQ)
فلنج چیست؟
قطعه مکانیکی برای اتصال لولهها یا تجهیزات با امکان جداسازی آسان و آببندی مطمئن.چرا فلنجها مهم هستند؟
تعمیر، نصب و نگهداری آسان و افزایش ایمنی سیستم.تفاوت فلنج گلودار و اسلیپون چیست؟
گلودار مقاوم فشار بالا، اسلیپون نصب سریع و فشار متوسط.فلنج کور چه کاربردی دارد؟
مسدود کردن انتهای سیستم برای تست یا تعمیرات.چطور فلنج مناسب صنایع نفت و گاز انتخاب کنیم؟
بر اساس فشار، دما، نوع سیال، استاندارد و مشاوره فنی.
فلنج صنعتی؛ قلب پایپینگ پروژههای شما
فلنجها اجزای حیاتی خطوط لوله در صنایع نفت، گاز، پتروشیمی و نیروگاهی هستند. انتخاب فلنج مناسب باعث افزایش ایمنی، کاهش نشتی و تسهیل تعمیرات میشود.
همین حالا بهترین گزینه فلنج پروژه خود را با مشاوران فنی ما انتخاب کنید.
