پلاگ ولو (شیر سماوری)

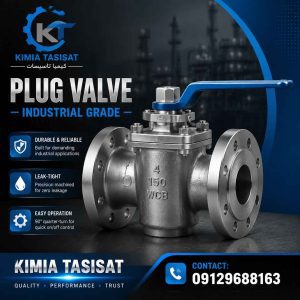

شیر پلاگ (Plug Valve) یکی از مطمئنترین و قدیمیترین شیرآلات صنعتی برای قطع و وصل سریع و کنترل جریان است.
این شیر با چرخش ربعگرد پلاگ استوانهای یا مخروطی مسیر عبور سیال را باز یا مسدود میکند و در صنایع نفت، گاز، پتروشیمی، آب و فاضلاب، نیروگاهی و معدنی کاربرد گسترده دارد.
شیر پلاگ چیست و چگونه کار میکند
شیر پلاگ یک شیر ربعگرد است که با چرخش ۹۰ درجه دسته یا عملگر، پلاگ را در داخل بدنه میچرخاند تا مسیر عبور سیال باز یا بسته شود.
مجراهای داخلی پلاگ، در وضعیت باز با مسیر لوله همخط شده و افت فشار کمی ایجاد میکنند. در وضعیت بسته، سطح پلاگ با سیت تماس یکنواخت برقرار کرده و آببندی کامل فراهم میکند.
مدلهای روغنی، آستردار PTFE، اکسنتریک و چندراهه قابلیت کنترل نسبی جریان (Throttling) را نیز ارائه میدهند.
انواع شیر پلاگ و کاربردهای آنها
شیر پلاگ روغنی (Lubricated Plug Valve)
این مدل کلاسیک با تزریق گریس مخصوص کار میکند و نشتی بسیار کم دارد. مناسب فشارهای بالاتر (تا Class 600) و سرویسهای هیدروکربنی است.
برای نگهداری صحیح، تزریق دورهای گریس توصیه میشود. این شیر به دلیل گشتاور پایین، نصب و راهاندازی آسان و عمر طولانی دارد.
آستردار PTFE (Sleeved Plug Valve)
پلاگ با آستین PTFE پوشیده شده و بدون نیاز به گریس کار میکند. آببندی Bubble-Tight و اصطکاک کم از مزایای اصلی آن است.
این نوع برای صنایع شیمیایی، دارویی و خورنده، کلاسهای PN16/PN25 و ASME Class 150/300 مناسب است و نگهداری بسیار کم نیاز دارد.
اکسنتریک (Eccentric Plug Valve)
در این مدل، محور پلاگ غیرهممرکز است تا تماس سیت عمدتاً در انتهای کورس اتفاق بیفتد.
سایش کمتر، امکان Throttling بهتر و عملکرد قابل اعتماد در سیالات دارای ذرات از مزایای این طراحی است. معمولاً در آب و فاضلاب، دوغاب و صنایع معدنی استفاده میشود.
چندراهه (Multiport 3-Way/4-Way)
این شیرها با مجاری داخلی متفاوت، امکان توزیع، بایپس یا تغییر مسیر سیال را فراهم میکنند.
کاهش تعداد اتصالات و نشتیهای احتمالی از مزایای کلیدی آن است. کاربرد اصلی در مانیفولدها، نمونهبرداری و تغییر مسیر خطوط فرآیندی است.
تماملاینینگ PFA/PTFE و Jacketed
برای سرویسهای شدیداً خورنده و سیالات ویسکوز، بدنه و پلاگ با PFA/PTFE لاینینگ میشوند.
نسخه Jacketed دارای ژاکت بخار یا روغن داغ است و Fire-Safe مطابق API 607/ISO 10497 ایمنی بالایی ارائه میدهد.
مشخصات فنی و استانداردهای شیر پلاگ
سایز اسمی: DN15 تا DN600 | کلاس فشاری: PN10–PN40 / ASME Class 150–600 | دمای کاری: -29°C تا +400°C
استانداردها: API 599/6D، ASME B16.34، ISO 5208/5211، EN 1092-1، AWWA C517
مواد بدنه و پلاگ متنوع شامل چدن داکتیل، فولاد کربنی، استنلس استیل و آلیاژهای مقاوم به خوردگی هستند.
7 کاربرد شیر پلاگ در صنایع مختلف
- نفت و گاز: خطوط فرآیندی، مانیفولدها، ایستگاههای جداسازی، Fire-Safe و Lubricated
- پتروشیمی و شیمیایی: سرویسهای اسید/باز، کلریناسیون، PTFE/PFA Lined و Sleeved برای Zero Leakage
- آب و فاضلاب: سیالات دارای ذرات و دوغاب، Eccentric Plug Valve برای کاهش گیرکردگی
- نیروگاهی: سیستمهای سوخت، روغن، کندانس، نیاز به اطمینان بالا و نشتی کم
- معدنی و دوغاب: سیالات ساینده، انتخاب متالسیت/اکسنتریک با پوشش سخت
- غذایی و دارویی: سیالات تمیز، خورنده ملایم، بدنه استنلس 316L، CIP/SIP قابل اجرا
- پالایش و خطوط انتقال: Class 150/300/600، Fire-Safe و استاندارد NACE
مزایا و محدودیتهای Plug Valve
مزایا: آببندی عالی، On/Off سریع، نگهداری کم، سازگار با سیالات خورنده/ساینده، طراحی چندراهه، نصب آسان عملگر.
محدودیتها: سایزهای بزرگ ممکن است هزینه و وزن بیشتری داشته باشند، کنترل دقیق نسبت به Globe/Needle محدودتر است، مدل روغنی نیازمند تزریق گریس دورهای.
چکلیست انتخاب، نصب و نگهداری
انتخاب شیر پلاگ بر اساس سیال، فشار/دما، نوع اتصال، متریال پلاگ و بدنه، استانداردها، نوع عملگر و فضای نصب انجام شود.
نکات نصب: تراز فلنجها، گسکت استاندارد، تزریق گریس مدل روغنی، جهت نصب در Eccentric و رعایت فاصله جریان.
نگهداری: بازدید دورهای، تست عملکرد، پایش خوردگی و تعویض قطعات مصرفی.
مقایسه Plug Valve با سایر شیرآلات صنعتی
| ویژگی | Plug Valve | Ball Valve | Gate Valve | Butterfly Valve | Globe Valve |
|---|---|---|---|---|---|
| ماهیت عملکرد | ربعگرد؛ On/Off و کنترل نسبی | ربعگرد؛ عمدتاً On/Off | چند دور؛ On/Off | ربعگرد؛ On/Off و کنترل عمومی | چند دور؛ کنترل دقیق |
| آببندی | عالی با PTFE Sleeve/روغنی | عالی | خوب | خوب تا بسیار خوب | عالی در حالت بسته |
| سازگاری با خورنده | بسیار خوب | خوب | متوسط | خوب | خوب |
| جامدات/دوغاب | خوب در اکسنتریک/متالسیت | حساستر | قابلقبول | متوسط | کنترل خوب |
| هزینه و نگهداری | اقتصادی/نگهداری کم | در سایز بزرگ هزینه بالا | بالا | اقتصادی | متوسط |
استعلام قیمت و مشاوره تخصصی
برای خرید شیر پلاگ (Plug Valve) با کیفیت صنعتی و استانداردهای معتبر، کارشناسان کیمیا تاسیسات مبین صنعت آماده ارائه مشاوره و راهنمایی هستند.
سوالات متداول
آیا شیر پلاگ را میتوان بازسازی کرد؟
بله، بسیاری از شیرهای پلاگ قابلیت تعمیر و تعویض قطعات (مانند پلاگ، گسکتها و واشرها) را دارند. این ویژگی هزینه کلی سیستم را کاهش میدهد.
شیر پلاگ برای چه سیالاتی مناسب است؟
این شیر برای انتقال نفت، گاز، آب، مواد شیمیایی، سیالات دارای ذرات معلق و حتی برخی سیالات خورنده مناسب است (بسته به جنس بدنه و متریال داخلی).
آیا شیر پلاگ نیاز به نگهداری زیادی دارد؟
شیر پلاگ نوع روانکاریشونده نیاز به روانکاری منظم دارد، اما مدلهای بدون روانکار (Lubricant-free) تقریباً بدون نگهداری هستند. بازرسی دورهای از نشتی و عملکرد پلاگ توصیه میشود.
آیا میتوان شیر پلاگ را با دیگر شیرها ترکیب کرد؟
بله، شیر پلاگ را میتوان با شیرهای کروی، دروازهای یا بررسی فشار در سیستمهای پیچیده ترکیب کرد. طراحی مناسب سیستم اهمیت دارد.
