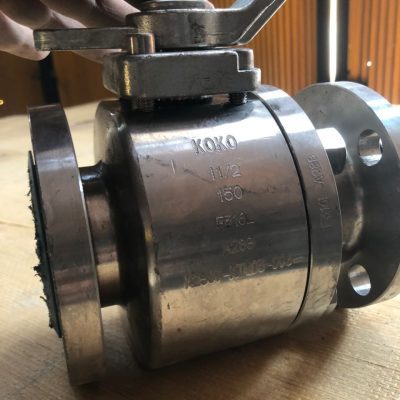

شیر توپی | Ball Valve صنعتی
شیر توپی (Ball Valve) یکی از پرکاربردترین و مهمترین انواع شیرآلات صنعتی در سیستمهای خطوط انتقال مایعات و گازهاست. این شیر به دلیل ساختار ساده، عملکرد سریع، آببندی عالی و دوام بالا در صنایع مختلف از جمله نفت، گاز، پتروشیمی، نیروگاهها و سیستمهای آبرسانی صنعتی کاربرد گستردهای دارد.
هدف از این مقاله، ارائه یک راهنمای کامل و مهندسی برای انتخاب، بررسی و مقایسه شیر توپی صنعتی است تا مهندسان فرایند، پیمانکاران و مشاوران بتوانند بهترین تصمیم را با توجه به نیاز پروژه اتخاذ کنند.
ویژگیهای فنی شیر توپی | Ball Valve
شیر توپی با چرخش ۹۰ درجه یک توپ کروی داخلی که دارای مجرای مستقیم است، مسیر جریان را به سرعت باز یا بسته میکند. این ویژگی باعث شده تا در کاربردهایی که نیاز به قطع و وصل سریع جریان وجود دارد، انتخابی ایدهآل باشد.

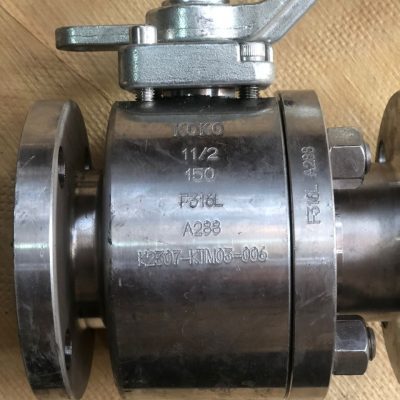

اجزای اصلی شیر توپی
- بدنه (Body): معمولاً از فولاد ضدزنگ، چدن، برنج یا آلیاژهای مقاوم به خوردگی ساخته میشود.
- توپ (Ball): بخش اصلی کنترل جریان که معمولاً از فولاد ضدزنگ پرداختشده ساخته شده و مجرای داخلی آن به گونهای طراحی شده که افت فشار را به حداقل میرساند.

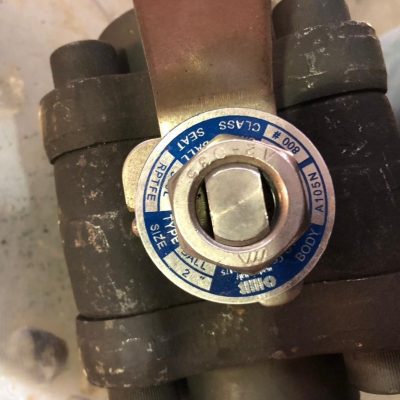

- سیت (Seat): حلقه آببندی که معمولاً از تفلون (PTFE) یا مواد مقاوم در برابر حرارت و فشار ساخته میشود.
- دسته (Handle) یا عملگر: برای باز و بسته کردن سریع جریان مورد استفاده قرار میگیرد و میتواند دستی یا اتوماتیک (پنوماتیک یا الکتریکی) باشد.

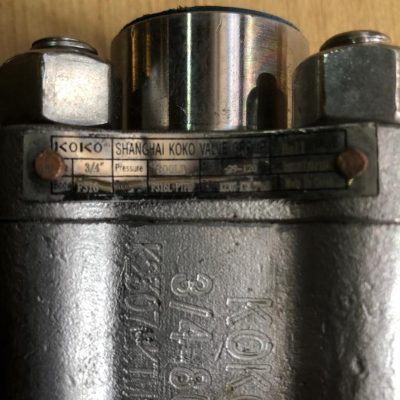

مشخصات فنی رایج
- جنس بدنه: فولاد ضدزنگ، چدن، برنج یا آلیاژهای مقاوم به خوردگی

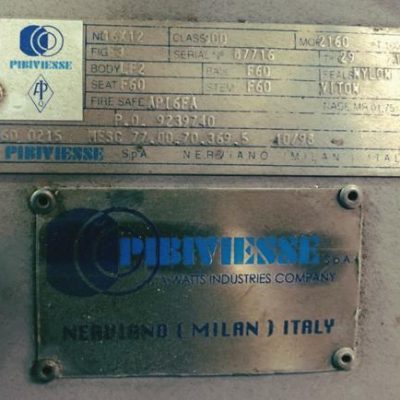

- استانداردها: ASME، API، EN و DIN
- فشار کاری: از کلاس 150 تا 2500 و بالاتر، بسته به طراحی و متریال
- محدوده دمای کاری: از °C -۳۰ تا °C ۳۰۰ (در برخی مدلهای خاص تا °C ۴۰۰)

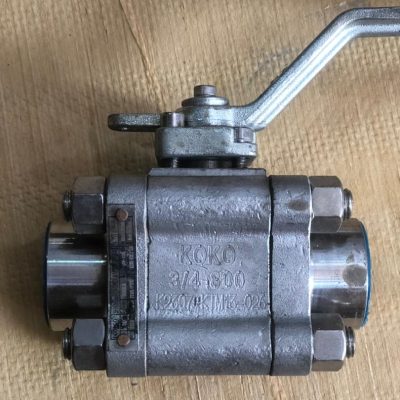

- نوع اتصال: فلنجی (Flanged)، رزوهای (Threaded) و جوشی (Welded)

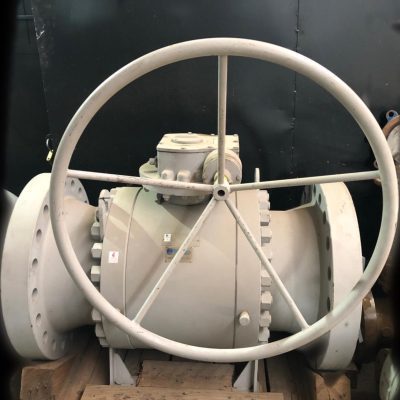

- عملکرد: دستی، گیربکسی، پنوماتیکی یا الکتریکی
نکات فنی تخصصی
انتخاب متریال مناسب برای توپ و سیت اهمیت بالایی دارد، زیرا این دو بخش بیشترین تماس را با سیال و فشار دارند. در شرایط فشار و دمای بالا، استفاده از سیتهای فلزی و در شرایط استاندارد از سیتهای PTFE باعث افزایش طول عمر شیر و کاهش احتمال نشتی میشود.
در صنایع با سیالات خورنده یا دماهای بالا، استفاده از Ball Valve تمام استیل با روکشهای مقاوم توصیه میشود. طراحی ساده شیر توپی باعث شده نگهداری آن بسیار آسانتر از بسیاری از شیرهای دیگر باشد.
انواع شیر توپی صنعتی
برای انتخاب درست، شناخت انواع Ball Valve بسیار مهم است:
- شیر توپی استاندارد (Standard Port): سایز مجرای داخلی کمی کوچکتر از سایز نامی لوله است؛ مناسب برای اکثر کاربردهای عمومی.
- شیر توپی فول بور (Full Bore): قطر داخلی دقیقاً برابر با قطر لوله است؛ برای کاربردهایی که افت فشار باید حداقل باشد.
- شیر توپی چندراهه (Multi-port): دارای چند ورودی یا خروجی است و برای تغییر مسیر جریان در خطوط پیچیده استفاده میشود.
- شیر توپی با سیت فلزی: مناسب برای فشار و دمای بسیار بالا یا سیالات ساینده.
- شیر توپی با عملگر اتوماتیک: مجهز به پنوماتیک یا الکتریک، مناسب برای سیستمهای کنترلی پیشرفته.
مزایا و کاربردهای شیر توپی | Ball Valve
Ball Valve صنعتی به دلیل مزایای عملکردی و نگهداری ساده، در پروژههای بزرگ بسیار مورد توجه قرار گرفته است. مهمترین مزایا عبارتند از:
🔸 طول عمر بالا: به دلیل ساختار ساده و استفاده از مواد مقاوم
🔸 آببندی عالی و نشتی بسیار کم: مناسب خطوط حیاتی نفت، گاز و بخار
🔸 عملکرد سریع: باز و بسته شدن کامل در کمتر از یک چرخش ۹۰ درجه
🔸 نصب و نگهداری آسان: کاهش هزینههای تعمیر و توقف خط تولید
🔸 قابلیت استفاده در شرایط فشار و دمای بالا
6 کاربرد اصلی شیر توپی
- خطوط انتقال نفت و گاز
- سیستمهای بخار فشار بالا
- صنایع پتروشیمی و پالایشگاهی
- نیروگاهها و صنایع آب و فاضلاب صنعتی
- صنایع غذایی، دارویی و شیمیایی (در مدلهای استنلس استیل)
- سیستمهای کنترلی اتوماسیون صنعتی
مقایسه شیر توپی و شیر کشویی (Ball Valve vs Gate Valve)
| ویژگی | شیر توپی (Ball Valve) | شیر کشویی (Gate Valve) |
|---|---|---|
| زمان باز و بسته شدن | بسیار سریع (۹۰ درجه) | چند دور کامل |
| مقاومت در برابر فشار | بالا | متوسط |
| محدوده دمای کاری | °C -۳۰ تا °C ۳۰۰ (برخی مدلها تا ۴۰۰) | تا حدود °C ۲۵۰ |
| میزان نشتی | بسیار کم | ممکن است نشتی بیشتری داشته باشد |
| هزینه نگهداری | پایین | متوسط |
| مناسب برای کنترل جریان | بله (در مدلهای خاص) | محدود |
🔸 در کاربردهایی که نیاز به قطع و وصل سریع، حداقل نشتی و نگهداری ساده وجود دارد، شیر توپی گزینه بهتری از شیر کشویی محسوب میشود.
🔸 در مقابل، در خطوطی که نیاز به کنترل تدریجی جریان وجود دارد، ممکن است شیر کشویی مناسبتر باشد.
استانداردها و الزامات طراحی
برای اطمینان از عملکرد ایمن و طول عمر بالا، شیر توپیها باید مطابق استانداردهای بینالمللی طراحی و تست شوند. برخی از مهمترین استانداردها عبارتند از:
- ASME B16.34: مشخصات طراحی فشار و دمای شیرآلات صنعتی
- API 6D: استاندارد عملکرد و تست برای خطوط انتقال نفت و گاز
- EN 12266: روشهای تست نشتی و عملکرد شیرآلات
- DIN / ISO: مشخصات اتصالات و ابعاد برای تطابق با سیستمهای اروپایی
لینکها و منابع مفید
جمعبندی نهایی
شیر توپی | Ball Valve به دلیل طراحی ساده، آببندی مطمئن، طول عمر بالا و قابلیت استفاده در شرایط کاری سخت، یکی از گزینههای اصلی انتخاب شیرآلات در صنایع نفت، گاز، بخار و آب است.
انتخاب صحیح سایز، جنس بدنه، نوع اتصال و سیت با توجه به شرایط فرآیندی، نقش بسیار مهمی در عملکرد و ایمنی سیستم دارد. مقایسه مهندسی بین انواع شیرها به شما کمک میکند انتخابی دقیق، اقتصادی و ایمن داشته باشید.
