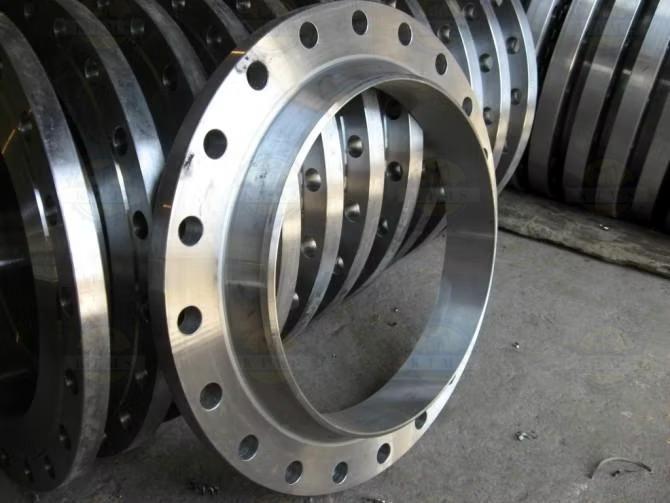

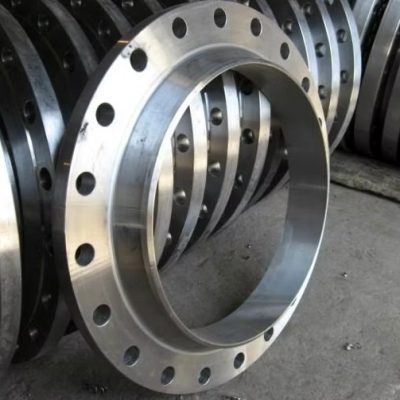

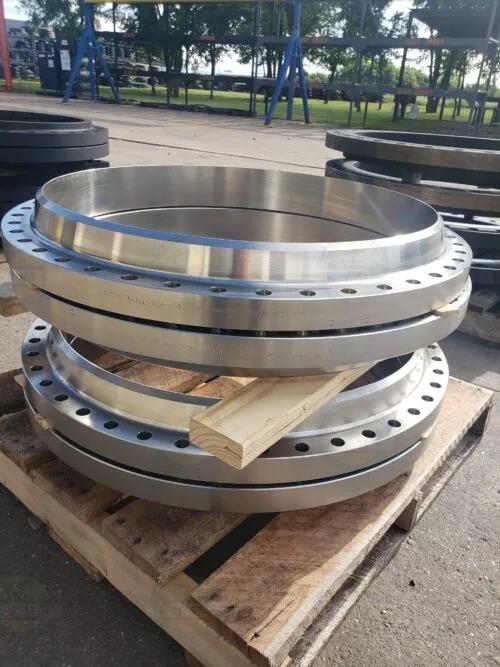

🔩 فلنج گلودار 36 اینچ کلاس 600
فلنج گلودار (Weld Neck Flange) سایز 36 اینچ کلاس 600 از جنس فولاد فورجکاریشده A105 طبق استاندارد ASME B16.5، یکی از مقاومترین اتصالات در سیستمهای لولهکشی فشار قوی است.
این فلنج به دلیل طراحی گلودار (Tapered Hub) و جوش نفوذی (Butt Weld)، برای خطوطی با فشار و دمای بالا مانند بخار، نفت، گاز و سیالات صنعتی سنگین، انتخابی مطمئن و مهندسی محسوب میشود.
⚙️ مشخصات فنی فلنج گلودار A105 کلاس 600
| ویژگی | توضیحات |
|---|---|
| نوع فلنج | گلودار (Weld Neck Flange) |
| سایز اسمی (NPS) | 36 اینچ |
| کلاس فشار | 600 (تحمل تا حدود 103 بار در دمای 38°C) |
| رده لوله | Schedule 40 |
| استاندارد | ASME B16.5 |
| متریال | ASTM A105 (Carbon Steel Forged) |
| نوع آببندی | RF – Raised Face |
| روش اتصال | جوش نفوذی (Butt Weld) |
| محدوده دمای کاری | تا 425°C |
| سطح ماشینکاری | 3.2 تا 6.3 µm Ra |
⚙️ نکته مهندسی: استفاده از گردن مخروطی در طراحی فلنج گلودار، باعث انتقال یکنواخت تنش از لوله به فلنج شده و عمر مفید اتصال را تا چند برابر افزایش میدهد.
✅ مزایای فلنج گلودار کلاس 600
تحمل فشار و دمای بالا: مناسب برای بخار، گاز و سرویسهای نفتی با فشار تا 100 بار.
جوش نفوذی کامل: استحکام مکانیکی بالا و کاهش احتمال نشتی.
تراز دقیق با محور لوله: مناسب سیستمهای ابزار دقیق (Instrumentation Lines).
طول عمر زیاد در برابر شوک حرارتی و ارتعاش.
سازگار با گسکتهای Spiral Wound طبق ASME B16.20.
🧪 استانداردها و کنترل کیفیت
| استاندارد | شرح | هدف |
|---|---|---|
| ASME B16.5 | ابعاد و تلورانس فلنجها | تطابق ابعادی |
| ASTM A105 | متریال فولاد کربنی فورجشده | استحکام مکانیکی |
| API 598 | تست فشار و نشتی | اطمینان از آببندی |
| ASME Section VIII | تستهای غیرمخرب (NDT) | اطمینان از سلامت جوش |
| ASME B16.20 | استاندارد گسکت | سازگاری آببندی |
🏗️ کاربردهای فلنج گلودار 36 اینچ کلاس 600
فلنج گلودار A105 کلاس 600 معمولاً در پروژههای صنعتی بزرگ و خطوط فشار بالا استفاده میشود:
خطوط انتقال بخار فشار بالا در نیروگاهها
سیستمهای نفت خام و گاز طبیعی در پالایشگاهها
واحدهای فرایندی پتروشیمی
خطوط هیدرولیک و آتشنشانی صنعتی
سیستمهای مبدل حرارتی و فرآیندهای دمای بالا
💡 مثال صنعتی: در خط بخار 36 اینچ با فشار کاری 90 بار، استفاده از فلنج گلودار کلاس 600 باعث حفظ آببندی حتی در شوکهای حرارتی و ارتعاشی میشود.
⚖️ مقایسه با سایر فلنجها
| نوع فلنج | روش اتصال | مقاومت در فشار | هزینه نصب | کاربرد |
|---|---|---|---|---|
| Weld Neck (گلودار) | جوش نفوذی | 🔺 بسیار بالا | 💰 متوسط | خطوط فشار بالا |
| Slip On | جوش سطحی | متوسط | پایین | خطوط کمفشار |
| Socket Weld | جوش ساکتی | بالا | پایین | سایز کوچک |
| Blind | بدون لوله | بالا | پایین | بستن انتهای خط |
⚡ توصیه: برای خطوط 36 اینچ با فشار بالا، استفاده از فلنج گلودار الزامی است؛ فلنج اسلیپآن در این سایز عملکرد ایمن ندارد.
🧰 نکات نصب و نگهداری
سطح RF را پیش از نصب از آلودگی و خطخوردگی پاک کنید.
از الکترود AWS E7018 برای جوشکاری نفوذی استفاده کنید.
پس از جوشکاری، تست نفوذ (PT) یا RT برای کنترل کیفیت انجام شود.
از گسکتهای Spiral Wound طبق ASME B16.20 استفاده شود.
پیچها را بهصورت متقاطع و با گشتاور کنترلشده ببندید.
در سرویس بخار، از روانکننده مناسب روی پیچها برای جلوگیری از گالینگ استفاده کنید.
🏢 تأمین از کیمیا تاسیسات مبین صنعت (KTMS)
شرکت کیمیا تاسیسات مبین صنعت تأمینکننده معتبر فلنجهای فولادی و استنلس استیل طبق استانداردهای ASME، ANSI و DIN است.
خدمات ما شامل:
تأمین فلنج گلودار A105 کلاس 150 تا 2500
ارائه MTC، تست فشار و بازرسی فنی
مشاوره مهندسی رایگان برای انتخاب فلنج مناسب پروژه
تحویل سریع از انبار تهران و ارسال به سراسر کشور
📞 برای استعلام قیمت و مشاوره فنی با واحد فروش تماس بگیرید.
📧 Info@kimiatms.com
❓ پرسش و پاسخ (FAQ)
1. فلنج گلودار کلاس 600 برای چه فشار کاری مناسب است؟
در دمای 38°C تا 103 بار و در دمای 400°C حدود 70 بار را تحمل میکند.
2. تفاوت فلنج کلاس 300 و 600 چیست؟
فلنج کلاس 600 ضخیمتر است، پیچهای بیشتری دارد و تقریباً دو برابر فشار کاری را تحمل میکند.
3. آیا فلنج گلودار A105 برای سیالات خورنده مناسب است؟
در سرویسهای غیرخورنده بهترین عملکرد را دارد. برای سرویس خورنده از متریال A182 F316 یا F304 استفاده کنید.
4. فلنج گلودار چگونه تست میشود؟
طبق API 598، هر فلنج تحت تست هیدرواستاتیک و نشتی با آب یا گاز قرار میگیرد.
5. چگونه از نشتی در فلنج جلوگیری کنیم؟
انتخاب گسکت استاندارد، گشتاور پیچ مناسب و تراز دقیق لولهها کلید جلوگیری از نشتی است.
📈 جمعبندی
فلنج گلودار 36 اینچ کلاس 600 A105 مطابق ASME B16.5 با رده 40، انتخابی حرفهای برای سیستمهای بخار، گاز و فشار بالا است.
استحکام بالا، جوش نفوذی استاندارد و طراحی مهندسی آن باعث شده این فلنج در پروژههای نیروگاهی، پالایشگاهی و خطوط انتقال نفت و گاز یکی از گزینههای اصلی باشد.
📞 برای مشاوره و دریافت قیمت روز، با کیمیا تاسیسات مبین صنعت تماس بگیرید.
