فلنج لپجوینت ۱۰ اینچ
در صنایع لولهکشی صنعتی، انتخاب اتصالاتی که علاوه بر تحمل فشار، نصب سریع و سرویسپذیری بالا داشته باشند، امری حیاتی است. محصول «فلنج لپجوینت ۱۰ اینچ کلاس ۱۵۰ استیل ۳۰۴» ارائه شده توسط شرکت کیمیا تاسیسات، ترکیبی از عملکرد مهندسی دقیق، مقاومت خوردگی عالی و انعطاف نصب را در اختیار شما قرار میدهد. این فلنج با سایز ۱۰ اینچ (≈ DN ۲۵۰) و کلاس فشار ۱۵۰ #، برای پروژههای صنعتی با فشار متوسط طراحی شده است.
معرفی محصول فلنج لپجوینت ۱۰ اینچ و کاربرد صنعتی آن
فلنج لپجوینت (Lap Joint Flange) از دو بخش اصلی تشکیل شده است: یک استاباند (Stub End) که به لوله جوش میشود و یک فلنج حلقهای (Backing Flange) که روی استاباند قرار میگیرد. این طراحی امکان چرخش فلنج را فراهم میکند تا محورها و سوراخهای بولت به آسانی تراز شوند؛ مخصوصاً در شرایطی که فضای نصب محدود است یا نیاز به باز و بسته شدن دورهای وجود دارد.
در پروژههای نفت، گاز، پتروشیمی و تاسیسات، این نوع فلنج کاربرد ویژه دارد؛ چرا که تعمیر، نگهداری یا تعویض بدون آسیب به لوله اصلی را تسهیل میکند.

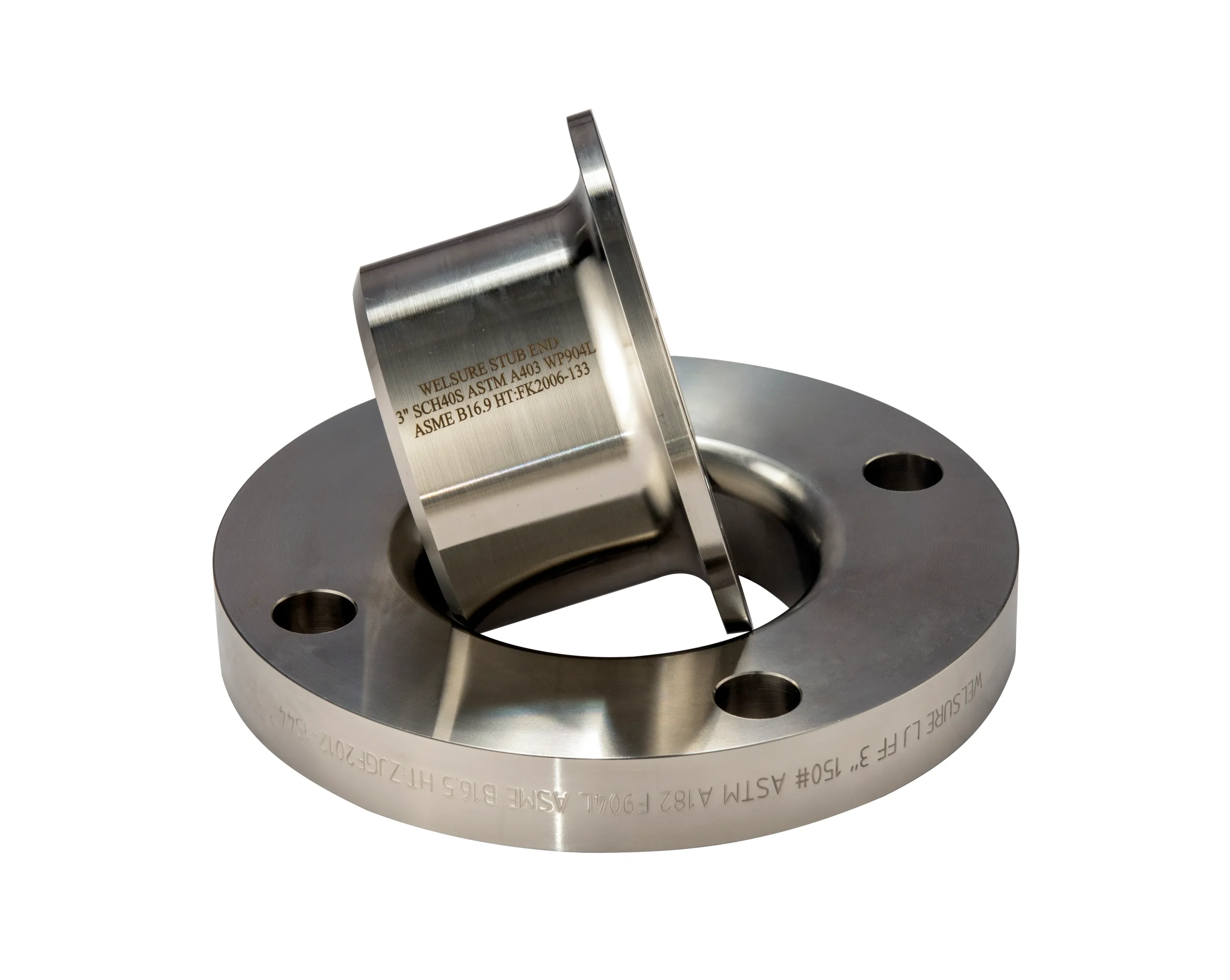

فلنج لپجوینت استاباند
ویژگیها و مشخصات فنی فلنج لپجوینت ۱۰ اینچ
جدول مشخصات فنی
| مشخصه | مقدار |
|---|---|
| سایز اسمی (Nominal Pipe Size) | ۱۰ اینچ |
| کلاس فشار (Pressure Class) | ۱۵۰ # |
| جنس فلنج | استنلس استیل ۳۰۴ (SS 304) |
| استاندارد ابعادی | ASME B16.5 |
| استاندارد متریال | ASTM/ASME A/SA‑182 (برای فورج استنلس استیل) |
| فشار–دمای مرجع | برای کلاس ۱۵۰ در متریال گروه 2.3 (304L/316L): تا ~۸٫۴ بار در ~۳۵۰ ° |
| تعداد سوراخ بولت | معمولاً ۱۲ عدد (بسته به استاندارد دقیق سایز) |
| ضخامت تقریبی فلنج | حدود ۴۹ میلیمتر (مطابق جدول ابعادی برای NPS 10 Class 150) |
نقشه فلنج لپجوینت
نکات ابعادی و نصب
استاب‑اند باید به لوله بصورت Butt‑Weld متصل شود و فلنج روی آن سر بگیرد (lap).
طراحی امکان چرخش کامل فلنج را دارد، لذا همراستایی سوراخهای بولت آسانتر خواهد بود.
با توجه به جنس SS 304، اگر سیستم شما در محیط بسیار خورنده یا کلراید بالا قرار دارد، ممکن است نوع SS 316 یا 316L را مد نظر داشته باشید.
استفاده از گسکت و بولت با گشتاور مطابق توصیه تولیدکننده ضروری است تا اتصال آببندی مطمئن ایجاد گردد.
استانداردها و متریال ساخت فلنج لپجوینت ۱۰ اینچ
محصول مطابق با استاندارد بینالمللی ASME B16.5 برای فلنجهای کلاس ۱۵۰ طراحی شده است.
متریال استنلس استیل ۳۰۴ مطابق با ASTM/ASME A/SA‑182 انتخاب شده است که مشخصه مقاومت خوردگی مناسب برای بسیاری از کاربردهای صنعتی را داراست.
در صورت نیاز، تولید مطابق استانداردهای DIN / EN نیز امکانپذیر است که در زمان سفارش باید ذکر گردد.

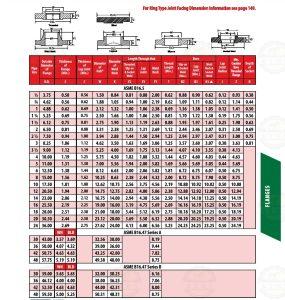

جدول ابعاد و وزن فلنج لپجوینت
مزایا و نکات مهندسی در انتخاب یا استفاده
نصب سریع و همراستایی آسان: طراحی لپجوینت امکان تراز سریع بولتها را فراهم کرده است.
بهینه برای سرویس دورهای: در خطوطی که نیاز به جداسازی یا نگهداری دارند، این نوع فلنج گزینه مطمئنتری است نسبت به فلنجهایی که جوش دائم دارند.
مقاومت خوردگی مناسب: استنلس استیل ۳۰۴ انتخاب اقتصادی برای سیستمهایی با خوردگی متوسط است؛ مجموع هزینه کل مالکیت کاهش مییابد.
انعطاف در نصبکردن: در فضاهای محدود یا شرایط با تداخل مکانیکی، امکان چرخش فلنج بسیار کمککننده است.
نکته مهندسی: اگر فشار یا دما یا شرایط محیطی بسیار شدید باشد، باید بررسی شود که آیا کلاس ۱۵۰ مناسب است یا نیاز به کلاس بالاتر (مثلاً ۳۰۰، ۶۰۰) یا متریال مقاومتر
کاربردهای فلنج لپجوینت ۱۰ اینچ در صنایع مختلف
خطوط سرویس در صنعت نفت و گاز که نیاز به باز و بسته شدن یا سرویس دارند.
واحدهای پتروشیمی برای اتصال لولههای سرویس، تخلیه یا سرویس مکرر.
نیروگاهها (بویلر، سیستم خنککاری، کندانسیت) که از استنلس استیل استفاده مینمایند.
صنایع آب و فاضلاب یا صنایع غذایی که خوردگی عامل مهم است و سایز بزرگ (۱۰ اینچ) معمول میباشد.
صنایع دارویی یا شیمیایی که نیاز به اتصالات استنلس استیل و سرویسپذیری بالا دارند.
نحوه سفارش، قیمت و خدمات پشتیبانی
برای سفارش محصول لطفاً مشخصات زیر را ارسال نمایید:
سایز: ۱۰ اینچ
کلاس فشار: ۱۵۰
جنس متریال: استنلس استیل ۳۰۴ (یا درخواست تغییر به ۳۱۶/۳۱۶L)
استاندارد مورد نیاز: ASME B16.5 یا سایر مورد توافق
تعداد مورد نیاز
همراه بودن گسکت و بولت یا نبود آن
شرایط تحویل و مدت زمان مورد انتظار
قیمت بهطور مستقیم به متریال، تعداد، شرایط تحویل و استانداردهای مورد درخواست بستگی دارد.
شرکت کیمیا تاسیسات آماده ارائه پیشنهاد قیمت ویژه پروژه شما، تأمین سریع و پشتیبانی مهندسی کامل است.
جمعبندی
فلنج لپجوینت ۱۰ اینچ کلاس ۱۵۰ استیل ۳۰۴ از کیمیا تاسیسات، ترکیبی از کیفیت بالا، نصب آسان، و مقاومت قابلتوجه را برای پروژههای صنعتی شما فراهم میکند. اگر به دنبال یک راهکار مطمئن برای سیستم لولهکشی خود هستید، هماکنون با کارشناسان فروش ما تماس بگیرید یا فرم درخواست قیمت را تکمیل نمایید تا مشاوره تلویزیونی و قیمت پروژهای دریافت نمایید.
