شیر سوزنی Globe Valve کلاس 900
شیر سوزنی Globe Valve یکی از حیاتیترین و پرکاربردترین انواع شیرآلات صنعتی در خطوط نفت، گاز، پتروشیمی و نیروگاهی است. این شیر برای کنترل، تنظیم و قطع جریان سیال طراحی شده و مکانیزم حرکت خطی دیسک آن امکان کنترل دقیق فشار، دبی و دقت عملکرد سیستم را فراهم میکند.

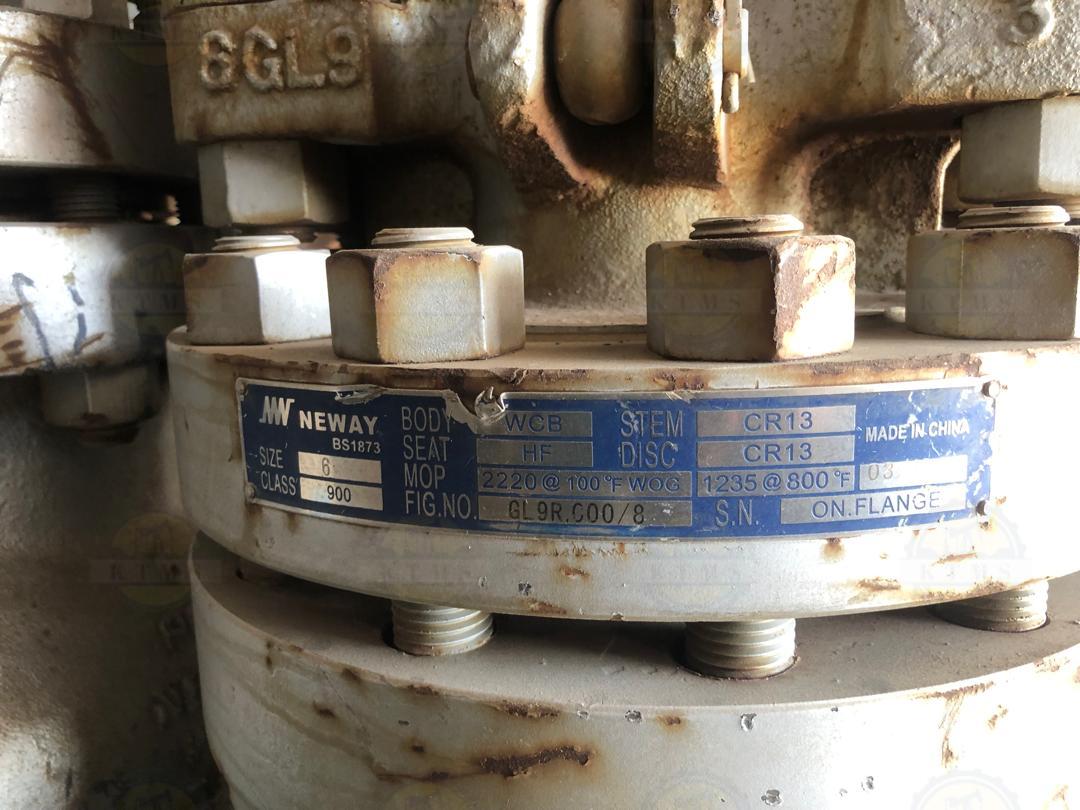

محصول حاضر، Globe Valve سایز 6 اینچ کلاس 900 با عملگر دستی (Hand Wheel) برند معتبر NEWAY و متریال WCB (فولاد کربنی آلیاژی) است. این شیر با رعایت استانداردهای بینالمللی و طراحی مقاوم، عملکرد قابل اعتماد در شرایط فشار و دمای بالا ارائه میدهد و برای پروژههای حساس صنعتی ایدهآل است.
مکانیزم عملکرد شیر سوزنی Globe Valve
شیر Globe Valve با حرکت عمودی دیسک نسبت به سیت، جریان سیال را کنترل میکند.
باز شدن جریان: حرکت دیسک از سیت فاصله گرفته و مسیر عبور سیال باز میشود.
قطع جریان: دیسک به سمت سیت حرکت کرده و مسیر عبور بسته میشود.
کنترل جریان: حرکت خطی دیسک امکان تنظیم دقیق دبی را فراهم کرده و از فشار ناگهانی جلوگیری میکند.
این مکانیزم باعث میشود شیر Globe Valve برای کاربردهایی که نیاز به کنترل دقیق جریان دارند، گزینهای مناسب باشد.
ویژگیها و مزایای Globe Valve NEWAY کلاس 900
سایز 6 اینچ: مناسب خطوط فرآیندی متوسط و فشار بالا.
کلاس فشار 900: برای کاربردهای فشار زیاد مطابق استاندارد ASME B16.34.
جنس بدنه WCB: فولاد کربنی آلیاژی مقاوم در برابر فشار و شوک حرارتی.
عملگر دستی HW: طراحی ارگونومیک و ساده برای عملکرد مطمئن.
دمای کاری تا 450°C: مناسب برای سیالات بخار، گاز و سیالات حرارتی.
دیسک کروی و سیت دقیق: کاهش نشتی و کنترل بهینه جریان.
طول عمر بالا و نگهداری آسان: متریال مقاوم و تعمیرپذیری مناسب.
قابلیت استفاده در شرایط خورنده متوسط: مناسب محیطهای صنعتی با خوردگی متوسط.
این ویژگیها باعث میشود شیر Globe Valve NEWAY در پروژههای فشار بالا و دمای بالا، عملکردی مطمئن و طول عمر بالا داشته باشد.
مشخصات فنی Globe Valve NEWAY 6 اینچ کلاس 900
| مشخصه | توضیحات |
|---|---|
| نوع شیر | Globe Valve (شیر سوزنی) |
| سایز اسمی (NPS) | 6 اینچ |
| کلاس فشار | Class 900 |
| جنس بدنه | WCB (فولاد کربنی آلیاژی) |
| نوع اتصال | فلنجی مطابق ASME B16.5 |
| عملگر | Hand Wheel (HW) |
| دمای کاری | تا 450°C |
| استاندارد طراحی | ASME B16.34 / API 623 |
| تست و بازرسی | API 598 (Hydrostatic & Seat Test) |
| کاربردها | نفت، گاز، پتروشیمی، بخار، صنایع شیمیایی |
معرفی برند NEWAY VALVES
شرکت Neway که در سال ۱۹۹۷ در چین تأسیس شده است، یکی از بزرگترین تولیدکنندگان شیرآلات و سیستمهای صنعتی در سطح بینالمللی محسوب میشود. این شرکت در حوزههای نفت و گاز، پتروشیمی، نیروگاهها، معادن، صنایع فرآوری و زیرساختهای حیاتی فعالیت گستردهای دارد. محصولات Neway شامل انواع شیرآلات کنترلی، سیستمهای مدیریت جریان و فشار، تجهیزات کنترل دما، سامانههای اتوماسیون و ابزارهای اندازهگیری پیشرفته هستند که مطابق با سختگیرانهترین استانداردهای جهانی تولید میشوند.
https://kimiatms.com/brand/neway-valves
کاربردهای صنعتی شیر Globe Valve 6 اینچ
این شیر به دلیل مقاومت بالا در فشار و دمای زیاد، در صنایع مختلف کاربرد دارد:
خطوط فرآیندی پالایشگاههای نفت و گاز
نیروگاهها و سیستمهای بخار فشار بالا
صنایع پتروشیمی و شیمیایی
شبکههای آبرسانی صنعتی و تصفیهخانهها
خطوط انتقال گاز و سیالات خورنده متوسط
Globe Valve با توجه به طراحی دقیق دیسک و سیت، در پروژههای حساس و حیاتی صنعتی عملکرد مطمئن ارائه میدهد و باعث کاهش ریسک خرابی و نشتی میشود.
راهنمای انتخاب و نکات فنی
برای انتخاب شیر Globe Valve مناسب، به نکات زیر توجه کنید:
سایز لوله و شیر: NPS شیر باید با سایز لوله مطابقت داشته باشد.
کلاس فشار: برای سیستمهای فشار بالا، کلاس 900 مناسب است.
جنس بدنه: WCB برای محیطهای صنعتی با خورندگی متوسط و شوک حرارتی بالا توصیه میشود.
نوع سیال و دما: بخار، گاز، آب یا سیالات شیمیایی را در نظر بگیرید.
نوع عملگر: دستی، گیربکسی یا پنوماتیک بر اساس نیاز عملیاتی انتخاب شود.
استانداردها: مطابقت با ASME و API برای اطمینان از ایمنی و کیفیت.
عوامل مؤثر بر قیمت
برند تولیدکننده: NEWAY یک برند معتبر اروپایی است.
کلاس فشار: کلاس 900 نسبت به 300 یا 600 قیمت بالاتری دارد.
سایز و وزن شیر: شیر بزرگتر هزینه بیشتری دارد.
نوع عملگر و تجهیزات جانبی: HW سادهتر و اقتصادیتر از پنوماتیک یا الکتریکی است.
هزینه حمل و واردات و نوسانات ارزی: تأثیر مستقیم بر قیمت نهایی دارد.
مقایسه Globe Valve NEWAY با سایر گزینهها
| ویژگی | Globe Valve NEWAY WCB | Globe Valve CF3 | Gate Valve |
|---|---|---|---|
| کنترل جریان | عالی | عالی | ضعیف |
| مقاومت خوردگی | متوسط | بسیار بالا | متوسط |
| فشار قابل تحمل | Class 900 | Class 300 | Class 600 |
| طول عمر | زیاد | بسیار زیاد | زیاد |
| قیمت | بالا | بالا | کمتر |
نمونه پروژه واقعی
در پروژه پالایشگاه گاز طبیعی شمال ایران، Globe Valve 6 اینچ کلاس 900 برند NEWAY برای کنترل جریان بخار فشار بالا استفاده شد.
نتایج:
افزایش دقت کنترل جریان
کاهش نشتی
بهبود راندمان سیستم
کاهش هزینههای نگهداری و تعمیرات
این پروژه نشان میدهد انتخاب شیر مناسب، تاثیر مستقیم بر بهرهوری و طول عمر تجهیزات دارد.
اشتباهات رایج در خرید
انتخاب کلاس فشار پایینتر از نیاز سیستم
استفاده از جنس نامناسب برای سیالات خورنده
نادیده گرفتن استانداردهای بینالمللی ASME و API
خرید از تأمینکنندگان غیرمعتبر بدون خدمات پس از فروش
استعلام قیمت و خرید
برای خرید شیر سوزنی Globe Valve 6 اینچ کلاس 900 برند NEWAY، تیم مهندسی KIMIATMS آماده ارائه مشاوره رایگان، استعلام قیمت لحظهای و تأمین سریع این محصول است.
برای ثبت سفارش کلیک کنید.
پرسشهای متداول (FAQ)
1. تفاوت Globe Valve و Gate Valve چیست؟
Globe Valve برای کنترل دقیق جریان طراحی شده است، Gate Valve بیشتر برای قطع و وصل جریان کاربرد دارد.
2. جنس WCB مناسب چه محیطهایی است؟
WCB مقاوم در برابر فشار و شوک حرارتی بالا است، اما در محیطهای خورنده شدید مناسب نیست.
3. حداکثر فشار کاری این شیر چقدر است؟
این شیر کلاس 900 است و میتواند فشار تا 150 بار را تحمل کند.
4. آیا امکان نصب عملگر پنوماتیک وجود دارد؟
بله، طراحی بدنه و استم امکان تجهیز به عملگرهای پنوماتیک و الکتریکی را فراهم میکند.
5. تستهای شیر طبق چه استانداردی است؟
تمامی تستها مطابق API 598 انجام میشود.
6. صنایع اصلی مصرفکننده این شیر کدامند؟
صنایع نفت، گاز، پتروشیمی، نیروگاهی و صنایع شیمیایی.
