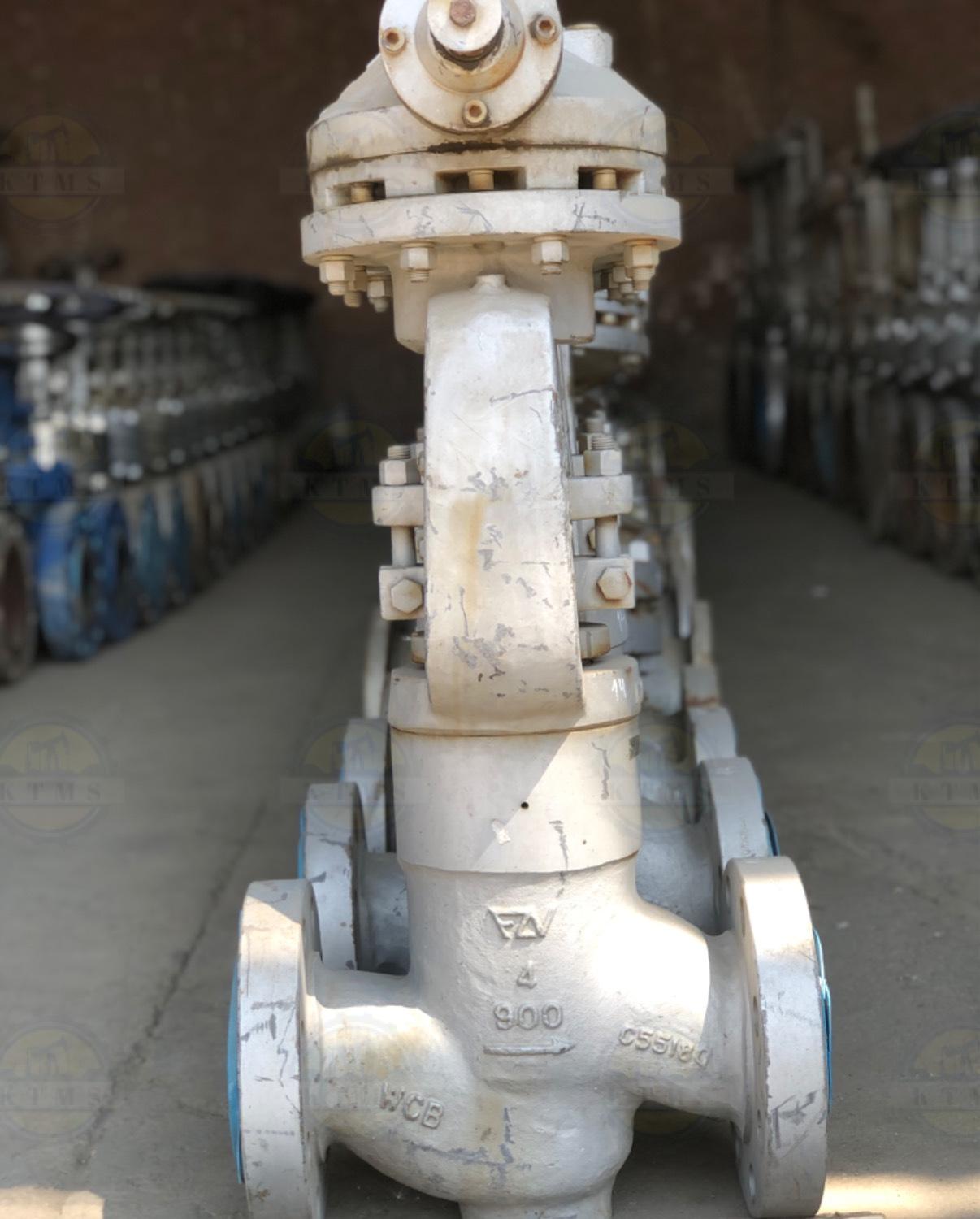

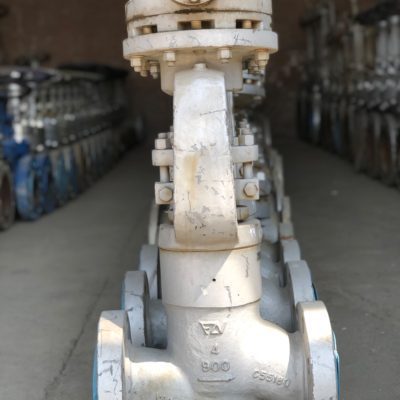

شیر سوزنی 4 اینچ Globe Valve کلاس 900
شیر سوزنی 4 اینچ یکی از اجزای کلیدی خطوط لوله است که کنترل دقیق جریان سیالات را ممکن میسازد. مدل FZV سایز ۴ اینچ کلاس ۹۰۰ با بدنه فولادی WCB و Trim داخلی ۱۳٪ کروم، ترکیبی از مقاومت مکانیکی بالا، عملکرد دقیق و دوام طولانیمدت ارائه میدهد.
این شیر برای پروژههای صنعتی که دقت، ایمنی و طول عمر تجهیزات اهمیت دارد، انتخاب ایدهآل است و در صنایع نفت، گاز، پتروشیمی، نیروگاهی و شیمیایی کاربرد گسترده دارد.

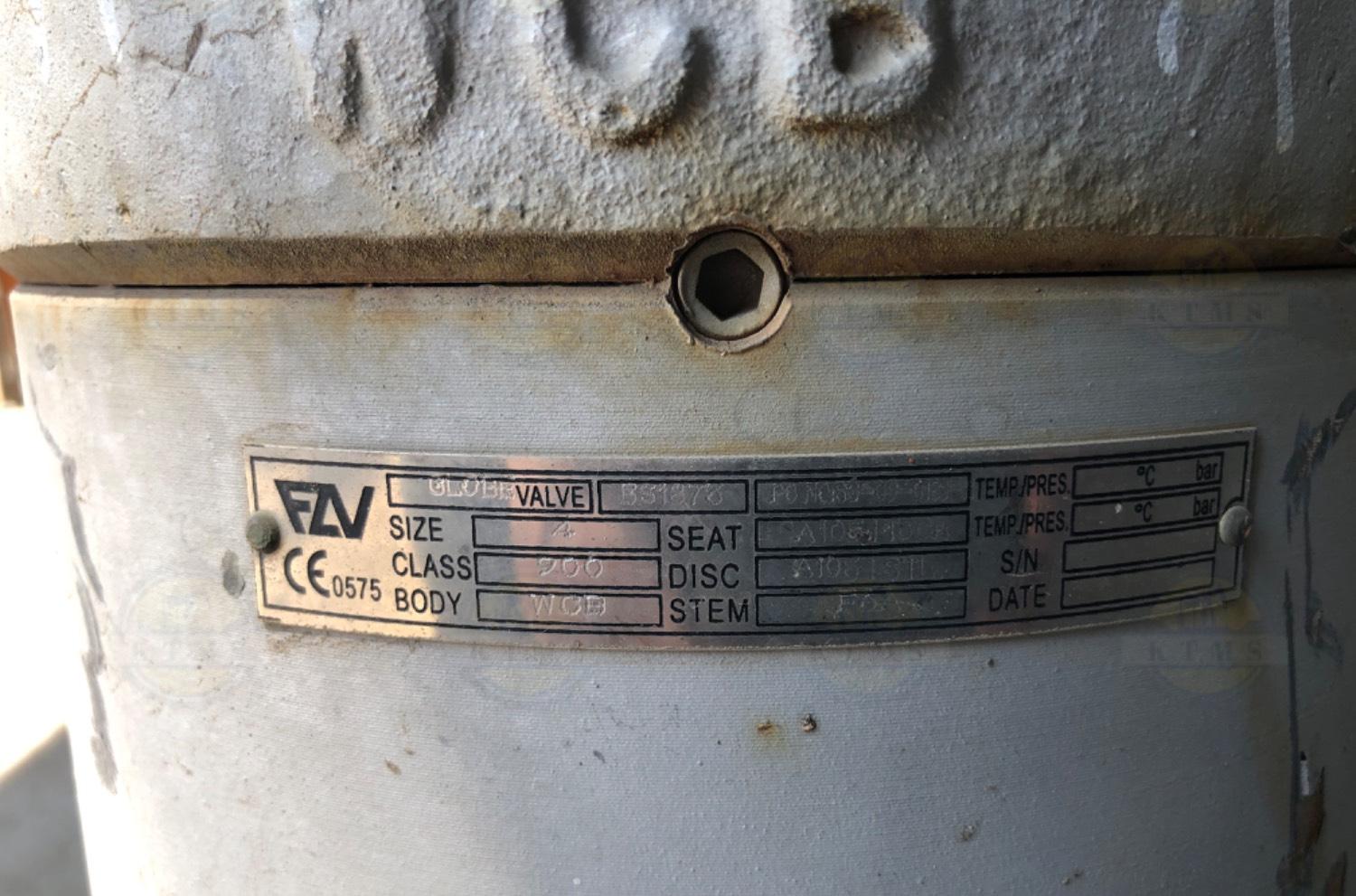

مشخصات فنی شیر سوزنی 4 اینچ کلاس 900
| مشخصه | توضیح |
|---|---|
| مدل | Globe Valve G.O. – FZV |
| بدنه | فولاد کربنی ریختهگری WCB |
| Trim داخلی | 13% کروم مقاوم در برابر خوردگی |
| سایز | 4 اینچ (DN100) |
| کلاس فشار | 900 (ASME B16.34) |
| نوع عملگر | گیربکسی دستی (Gear Operated) |
| استانداردها | API, ASME, ISO |
این مشخصات تضمین میکند که شیر سوزنی توانایی کار در فشار و دمای بالا و سیالات خورنده و غیرخورنده را دارد.
طراحی و ساختار شیر سوزنی Globe Valve
کاربردهای شیر سوزنی 4 اینچ کلاس 900
| صنعت | کاربرد |
|---|---|
| نفت و گاز | کنترل جریان نفت خام و گاز طبیعی در خطوط انتقال و پالایشگاهها |
| پتروشیمی | مدیریت دقیق سیالات خورنده و شیمیایی در فرآیندهای تولید و انتقال |
| نیروگاهها | تنظیم جریان بخار و روغن حرارتی برای سیستمهای توربین و بویلر |
| شیمیایی و معدنی | کنترل سیالات ساینده و خورنده با دقت بالا |
| کاربردهای خاص | سیستمهای HVAC صنعتی، خطوط بخار و آب گرم و سرد |
ویژگیها و مزایای شیر سوزنی 4 اینچ گیربکسی FZV
عملگر گیربکسی دستی: سهولت باز و بسته کردن شیر در سایزهای بزرگ و فشار بالا.
Trim مقاوم در برابر خوردگی: 13% کروم، مقاومت طولانیمدت در برابر سیالات خورنده.
کنترل دقیق جریان: کاهش نوسانات فشار و امکان تنظیم دقیق سیال.
بدنه مستحکم WCB: مقاومت مکانیکی بالا و طول عمر طولانی.
مناسب پروژههای صنعتی: تایید شده برای صنایع نفت، گاز، پتروشیمی و نیروگاهی.
استانداردهای بینالمللی: مطابق ASME B16.34، API 602 و ISO 5208.
شیر سوزنی چدنی استیل برنجی
انتخاب سایز و کلاس فشار مناسب
سیالات خورنده و دماهای بالا: استفاده از Trim مقاوم و بدنه WCB الزامی است.
پروژههای فشار بالا: کلاس 900 تا فشار 900 PSI مناسب است.
خطوط لوله بزرگ: عملگر گیربکسی برای سهولت عملیات توصیه میشود.
نصب، نگهداری و طول عمر شیر سوزنی 4 اینچ
نصب: مطابق استاندارد ASME با رعایت جهت جریان.
بازرسی دورهای: بررسی نشتی، سایش Trim و روغنکاری عملگر.
نگهداری: تمیز کردن سیال ورودی و جلوگیری از ذرات ساینده.
طول عمر: با نگهداری مناسب، شیر FZV تا چند دهه قابل استفاده است.
FZV valve
معرفی برند FZV
شرکت FZV (Fangzheng Valve Group Co., Ltd.) یکی از پیشگامان تولید شیرآلات صنعتی در جهان است که از سال ۱۹۸۳ در ونژو، چین فعالیت خود را آغاز کرده است. این برند با بهرهگیری از فناوریهای روز و تجهیزات پیشرفته، توانسته محصولاتی با کیفیت، طول عمر بالا و عملکرد مطمئن تولید کند که در صنایع حساس و سنگین مورد استفاده قرار میگیرند.
شرکت FZV VALVES به دلیل رعایت استانداردهای بینالمللی، دقت بالا در تولید و تنوع گسترده محصولات، در بازارهای جهانی بهویژه در صنایع نفت، گاز، پتروشیمی، نیروگاهها و صنایع شیمیایی شناخته شده است.
برای انتخاب دقیق شیر سوزنی مناسب پروژه خود، همین حالا با کارشناسان ما تماس بگیرید.
مقایسه شیر سوزنی 4 اینچ FZV با سایر شیرهای صنعتی
| نوع شیر | مزایا کلیدی | محدودیتها / معایب | کاربردهای پیشنهادی | فشار/دما قابل تحمل | کنترل جریان |
|---|---|---|---|---|---|
| شیر سوزنی FZV (Globe Valve) | کنترل فوقالعاده دقیق جریان، مناسب فشار بالا، Trim مقاوم 13٪ کروم، عملگر گیربکسی برای سایز بزرگ | فضای نصب بیشتر نسبت به شیر پروانهای، باز/بسته شدن نسبتاً کندتر | خطوط نفت، گاز، پتروشیمی، بخار نیروگاهی، سیالات خورنده | تا بالای 900# و دماهای بالا (تا ~450°C بسته به Trim) | ⭐⭐⭐⭐⭐ |
| شیر پروانهای (Butterfly Valve) | نصب سریع، جریان با افت کم، وزن و هزینه پایین | کنترل دقیق محدود، عملکرد مناسبتر در فشار متوسط | خطوط برگشتی، آب، HVAC، سیالات کمخورنده | کلاس 150–300، دما متوسط | ⭐⭐ |
| شیر خطی (Gate Valve) | عبور جریان کامل بدون افت جدی، مناسب بسته/باز کامل | کنترل دقیق جریان دشوار، مناسب برای Shut-off نه Regulation | خطوط انتقال سیالات بدون کنترل تدریجی | تا کلاس 600، دما متوسط تا بالا | ⭐☆☆ |
| شیر توپکی (Ball Valve) | آببندی عالی، سریع باز/بسته میشود، مناسب سرویسهای On/Off | کنترل خطی جریان دقیق محدود، برای تنظیم تدریجی مناسب نیست | گاز و مایعات سرویس سریع، شیر ایمنی خط | کلاس 150–600، دما متوسط | ⭐⭐ |
| شیر سوزنی معمولی (Standard Globe) | کنترل خوب جریان، مناسب برای تنظیم سیستمهای حساس | افت فشار بیشتر، محدودیت در سایزهای بزرگ | خطوط فرآیندی حساس، ابزار دقیق | کلاس 150–300، دما متوسط | ⭐⭐⭐ |
| شیر یکطرفه (Check Valve) | جلوگیری از برگشت جریان، ساده و قابل اعتماد | فقط یکجهته، هیچ کنترلی روی مقدار جریان | خط برگشتی بخار، آب، گاز | کلاس 150–600، دما متوسط تا بالا | ✳️ (کنترل ندارد) |
| شیر زاویهای (Angle Valve) | کاهش افت فشار نسبت به Globe معمولی، مناسب تغییر مسیر جریان | کنترل نسبتاً دقیق اما پیچیدهتر از سوزنی کامل | کاربردهای بخار و گاز با تغییر مسیر | کلاس 300–600، دما متوسط تا بالا | ⭐⭐⭐⭐ |
سوالات متداول (FAQ)
شیر سوزنی 4 اینچ کلاس ۹۰۰ برای چه کاربردهایی مناسب است؟
✔️ این شیر برای کنترل دقیق جریان در خطوط فشار بالا کاربرد دارد و بهخصوص در صنایع نفت، گاز، پتروشیمی، نیروگاهی، شیمیایی و سیستمهای بخار صنعتی عملکرد قابل اتکایی ارائه میدهد.
عملگر گیربکسی در شیر سوزنی چه مزیتی دارد؟
✔️ عملگر گیربکسی باعث سهولت باز و بسته کردن شیر حتی در فشارهای بالا و سایزهای بزرگ میشود و نیاز به نیروی دستی زیاد را حذف میکند.
آیا شیر سوزنی FZV برای سیالات خورنده هم مناسب است؟
✔️ بله. Trim داخلی ۱۳٪ کروم مقاومت بالایی در برابر خوردگی ایجاد میکند و شیر را برای سیالات خورنده تا متوسط و شرایط دشوار مناسب میسازد.
فشار کاری و دمای مجاز شیر سوزنی 4 اینچ کلاس ۹۰۰ چقدر است؟
✔️ کلاس فشار ۹۰۰ مطابق استاندارد ASME B16.34 طراحی شده و شیر میتواند در فشارهای بالا و دماهای صنعتی (تا حدود ۴۵۰ °C بسته به Trim) عملکرد ایمن داشته باشد.
تفاوت شیر سوزنی با شیرهای پروانهای و خطی در کنترل جریان چیست؟
✔️ شیرهای سوزنی کنترل دقیقتر و تدریجی جریان را ارائه میدهند در حالی که شیرهای پروانهای و خطی بیشتر برای قطع و وصل سریع یا جریان کامل کاربرد دارند و در تنظیم دقیق جریان عملکرد ضعیفتری دارند.
