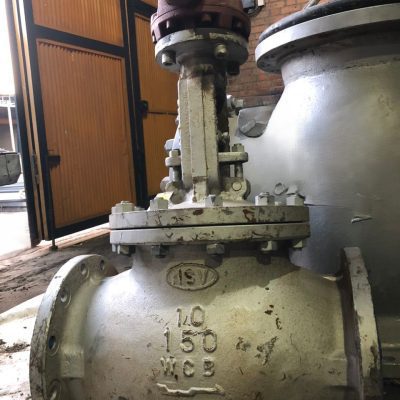

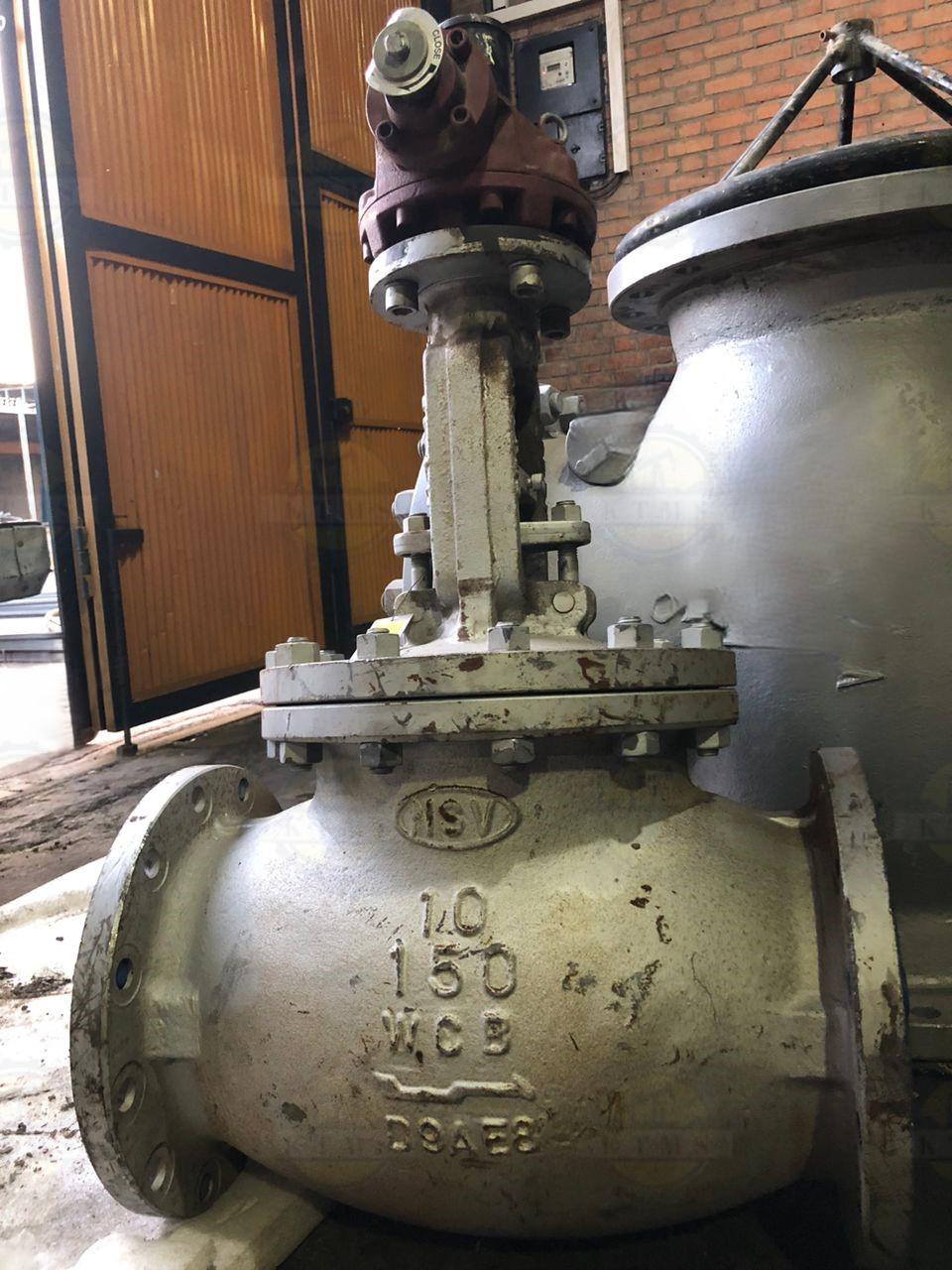

شیر سوزنی ۱۰ اینچ فولادی کلاس 150
شیر سوزنی ۱۰ اینچ فولادی WCB (Globe Valve) یکی از تجهیزات کلیدی برای کنترل دقیق دبی و فشار سیال در خطوط صنعتی با قطر بالا است.
این شیر با بدنه فولادی ASTM A216 WCB و کلاس فشار ۱۵۰ طراحی شده و مطابق استانداردهای معتبر بینالمللی ASME B16.34 و API 598 تست و تولید میشود.
در پروژههایی که کنترل مرحلهای جریان، کاهش ضربه قوچ (Water Hammer) و افزایش عمر خطوط اهمیت دارد، استفاده از شیر سوزنی نسبت به شیر کشویی یا توپی، یک انتخاب مهندسی و منطقی است.
عرضه این محصول توسط کیمیا تأسیسات مبین صنعت (KTMS) همراه با مشاوره فنی و مستندات کامل انجام میشود.
ویژگیها و مشخصات فنی شیر سوزنی ۱۰ اینچ فولادی
جدول مشخصات فنی
| مشخصه | توضیحات |
|---|---|
| سایز | ۱۰ اینچ (DN 250) |
| نوع شیر | Globe Valve / شیر سوزنی |
| کلاس فشار | Class 150 |
| جنس بدنه | فولاد ریختگی ASTM A216 WCB |
| نوع اتصال | فلنجی ANSI / ASME B16.5 |
| عملگر | Handwheel (کنترل دستی دقیق) |
| استاندارد طراحی | ASME B16.34 |
| استاندارد تست | API 598 |
| سیالات قابل استفاده | آب، بخار، روغن، گاز (WOG) |
| کاربرد اصلی | کنترل دبی و فشار |
طراحی داخلی (Trim) مقاوم در برابر سایش و خوردگی بوده و امکان کنترل نرم و تدریجی جریان را فراهم میکند.
NSV VALVE
معرفی برند NSV Valve
شرکت NSV Valve، تأسیسشده در سال ۲۰۰۷ در چین، یکی از تولیدکنندگان پیشرو شیرآلات صنعتی با کیفیت عالی در سطح بینالمللی است. این شرکت به ویژه بر تولید شیرآلات مقاوم در برابر خوردگی و خطوط حساس صنعتی تمرکز دارد و محصولات خود را بر اساس تجربه و فناوری پیشرفته تولید شیرآلات ارائه میکند.
از زمان تأسیس، NSV توانسته است با تکیه بر دانش فنی مهندسان خود و بهرهگیری از استانداردهای جهانی، جایگاه ویژهای در صنایع نیروگاهی، LNG، پتروشیمی، دریایی و EPC به دست آورد.
مزایا و کاربردهای صنعتی شیر سوزنی ۱۰ اینچ فولادی
شیر سوزنی ۱۰ اینچ فولادی به دلیل طراحی Globe Valve و متریال مقاوم، در پروژههایی استفاده میشود که کنترل دقیق جریان، پایداری عملکرد و کاهش استهلاک تجهیزات اهمیت بالایی دارد.
این شیر در مقایسه با شیرآلات قطع و وصلی، امکان تنظیم مرحلهای و مهندسیشده دبی را فراهم میکند و به همین دلیل در صنایع حساس انتخابی مطمئن محسوب میشود.
طراحی و ساختار شیر سوزنی Globe Valve
جدول مزایا و کاربردهای صنعتی
| مزایا فنی و عملیاتی | کاربردهای صنعتی |
|---|---|
| 🎯 کنترل بسیار دقیق دبی و فشار سیال | صنایع نفت، گاز و پتروشیمی |
| 🧱 بدنه فولادی WCB مقاوم در فشار و دما | نیروگاهها (بخار، آب تغذیه بویلر) |
| 🔧 کاهش ضربه قوچ (Water Hammer) | خطوط بخار و سیالات داغ |
| 📉 کاهش تنش مکانیکی در خطوط لوله | سیستمهای فرآیندی حساس |
| 🛠️ نصب، راهاندازی و نگهداری آسان | خطوط فرعی، بایپس و انشعابات |
| 📈 افزایش عمر مفید تجهیزات پاییندست | صنایع آب، بخار و تأسیسات صنعتی |
| 📄 انطباق کامل با استانداردهای ASME و API | پروژههای EPC و خطوط پایدار |
📌 نکته مهندسی:
در خطوطی که نیاز به تنظیم تدریجی جریان وجود دارد، استفاده از شیر سوزنی ۱۰ اینچ نسبت به شیر کشویی یا توپی، باعث کاهش استهلاک، افزایش ایمنی و کنترل بهتر فرآیند میشود.
نکات نصب و راهاندازی صحیح
فلنجها کاملاً تمیز و همراستا باشند
جهت جریان مطابق فلش روی بدنه شیر نصب شود
Handwheel در موقعیت قابل دسترس قرار گیرد
از اعمال تنش، لرزش و ضربه به شیر جلوگیری شود
گشتاور بیش از حد به عملگر وارد نشود
نگهداری، سرویس و عمر مفید
بازدید دورهای هر ۶ تا ۱۲ ماه
بررسی نشتی و عملکرد نرم Handwheel
روانکاری مناسب قطعات متحرک
در توقف طولانی، شیر در حالت نیمهباز نگه داشته شود
با رعایت این موارد، شیر سوزنی ۱۰ اینچ WCB عمر عملیاتی بالایی خواهد داشت.
مقایسه شیر سوزنی ۱۰ اینچ فولادی با محصولات دیگر
در پروژههای صنعتی، انتخاب شیرآلات صنعتی مناسب میتواند کارایی سیستم، عمر تجهیزات و ایمنی خطوط را به شدت تحت تأثیر قرار دهد. شیر سوزنی ۱۰ اینچ فولادی WCB با طراحی Globe Valve، امکان کنترل دقیق و مرحلهای جریان را فراهم میکند، در حالی که سایر شیرآلات مانند شیر کشویی یا توپی، بیشتر برای قطع و وصل ساده یا جریان کمدقت استفاده میشوند.
برای کمک به تصمیمگیری مهندسان و مدیران پروژه، جدول زیر مقایسه تخصصی بین شیر سوزنی NAS VALVE و محصولات جایگزین را نشان میدهد:
جدول مقایسه
| ویژگی / معیار | شیر سوزنی ۱۰ اینچ WCB (NAS VALVE) | شیر کشویی (Gate Valve) | شیر توپی (Ball Valve) |
|---|---|---|---|
| دقت کنترل جریان | بسیار بالا ✅ | متوسط ⚠️ | کم ⚠️ |
| کنترل مرحلهای جریان | دارد ✅ | ندارد ❌ | ندارد ❌ |
| کلاس فشار و مقاومت | Class 150 – فولاد WCB | معمولاً کمتر | معمولاً کمتر |
| عملگر / کنترل دستی | Handwheel / کنترل دقیق ✅ | گیربکس یا اهرم محدود | اهرم سریع / کم دقت |
| مناسب خطوط حساس و فرآیندی | عالی ✅ | متوسط ⚠️ | کم ❌ |
| کاهش ضربه قوچ (Water Hammer) | بله ✅ | محدود ⚠️ | کم ❌ |
| نصب و نگهداری | آسان و سریع ✅ | معمولاً پیچیده ⚠️ | نسبتا آسان ⚠️ |
| طول عمر خطوط و تجهیزات پاییندست | بالا ✅ | متوسط ⚠️ | متوسط ⚠️ |
| استانداردها و تستها | ASME B16.34، API 598 ✅ | ناقص یا محدود ⚠️ | محدود ⚠️ |
| کاربرد صنعتی ایدهآل | نفت، گاز، پتروشیمی، نیروگاه ✅ | خطوط عمومی | کاربردهای کم حساس |
📌 نکته مهندسی:
استفاده از شیر سوزنی WCB در خطوط با فشار متوسط تا بالا، دبی زیاد و نیاز به کنترل دقیق، باعث کاهش افت فشار، افزایش عمر تجهیزات و پایداری فرآیند میشود.📌 این جدول میتواند به مهندسان و مدیران خرید کمک کند تصمیم فنی و اقتصادی بهینه برای پروژههای EPC و صنایع نفت، گاز و پتروشیمی بگیرند.
استانداردها و مراجع فنی
ASME B16.34 – طراحی و فشار
API 598 – تست نشتی و فشار
ASTM A216 WCB – متریال بدنه
جمعبندی و پیشنهاد خرید
اگر در پروژه خود به کنترل دقیق جریان در سایز ۱۰ اینچ، بدنه مقاوم فولادی و عملکرد پایدار نیاز دارید،
شیر سوزنی ۱۰ اینچ فولادی WCB کلاس ۱۵۰ یکی از مطمئنترین گزینههای صنعتی است.
📌 برای استعلام قیمت، دریافت دیتاشیت و مشاوره فنی رایگان:
سوالات متداول (FAQ)
سؤال ۱: شیر سوزنی چه تفاوتی با شیر توپی دارد؟
پاسخ: شیر سوزنی جریان را به صورت مرحلهای و دقیق کنترل میکند و برای خطوط حساس و فرآیندی مناسب است، در حالی که شیر توپی بیشتر برای قطع و وصل سریع استفاده میشود و دقت کنترل جریان کمتری دارد.
سؤال ۲: کلاس ۱۵۰ به چه معناست و برای چه فشارهایی مناسب است؟
پاسخ: کلاس ۱۵۰ نشاندهنده فشار کاری شیر مطابق استاندارد ASME B16.34 است. این کلاس برای خطوط با فشار متوسط تا بالا (حدود 150 psi) طراحی شده و برای انواع سیالات مانند آب، بخار، روغن و گاز مناسب است.
سؤال ۳: بدنه WCB چه ویژگیهایی دارد و چرا بهتر است؟
پاسخ: WCB یک فولاد ریختگی مقاوم در برابر فشار و دما است. استفاده از WCB باعث دوام بالاتر، مقاومت مکانیکی و طول عمر بیشتر شیر میشود و آن را برای صنایع حساس و خطوط فرآیندی ایدهآل میکند.
سؤال ۴: آیا نصب و نگهداری شیر سوزنی ۱۰ اینچ دشوار است؟
پاسخ: خیر. شیر سوزنی WCB با فلنج استاندارد ANSI / ASME B16.5 و عملگر Handwheel نصب آسان دارد. نگهداری شامل بازدید دورهای، روانکاری و بررسی نشتی است و نسبت به شیرهای کشویی و توپی، نیاز به مراقبت پیچیده ندارد.
سؤال ۵: خدمات KTMS برای این شیر شامل چه مواردی است؟
پاسخ: KTMS ارائهدهنده شیر سوزنی ۱۰ اینچ NAS VALVE، همراه با:
مشاوره فنی و انتخاب محصول مناسب پروژه
مستندات و دیتاشیت فنی
ارسال سریع و پشتیبانی پس از فروش
ارائه قطعات یدکی و راهنمای نصب
