اتصالات فشارقوی کلاس 3000
اتصالات فشارقوی کلاس 3000 (Forged Fittings Class 3000) یکی از اصلیترین اجزای خطوط لوله صنعتی هستند که برای تحمل فشارهای بالا در شرایط سخت کاری طراحی شدهاند. این اتصالات صنعتی به دلیل ساختار فورجشده، متریال مقاوم و تلرانسهای دقیق، در پروژههایی استفاده میشوند که کوچکترین نشتی یا افت فشار میتواند خسارتهای جدی ایجاد کند.
کیمیا تاسیسات مبین صنعت بهعنوان تأمینکننده تخصصی اتصالات فشارقوی کلاس 3000 در ایران، انواع مدلهای دندهای (Threaded) و ساکت ولد (Socket Weld) را با متریال استنلس استیل 304/316 و فولاد A105N ارائه میدهد و آماده تأمین فوری برای پروژههای نفت، گاز، پتروشیمی، آبوفاضلاب و بخار میباشد.
معرفی اتصالات فشارقوی
اتصالات کلاس 3000 برای خطوط لولهای طراحی شدهاند که تحت فشارهای تا سقف 3000 psi قرار دارند. در سیستمهایی مانند بخار، گاز ترش، هیدروکربنها و مواد خورنده، این اتصالات بهدلیل مقاومت بالا در برابر تنش و ضربه، عملکردی قابل اعتماد ارائه میدهند.
این اتصالات به دلیل ویژگیهای زیر انتخاب اول واحدهای مهندسی و بازرگانی پروژهها هستند:
تحمل فشار بالا در شرایط متغیر
مقاومت در برابر شوک حرارتی
ساختار فورجشده با چگالی و استحکام عالی
نصب مطمئن در سرویسهای حیاتی
دوام بالا و کاهش هزینههای تعمیرات
کیمیا تاسیسات مبین صنعت با موجودی انبار گسترده، این اتصالات را در تمامی سایزها بدون محدودیت تأمین میکند و امکان ارائه مدارک فنی و استانداردها برای پروژههای EPC و مشاورین را دارد.
اتصالات فشارقوی کلاس 3000
انواع اتصالات فشارقوی کلاس 3000

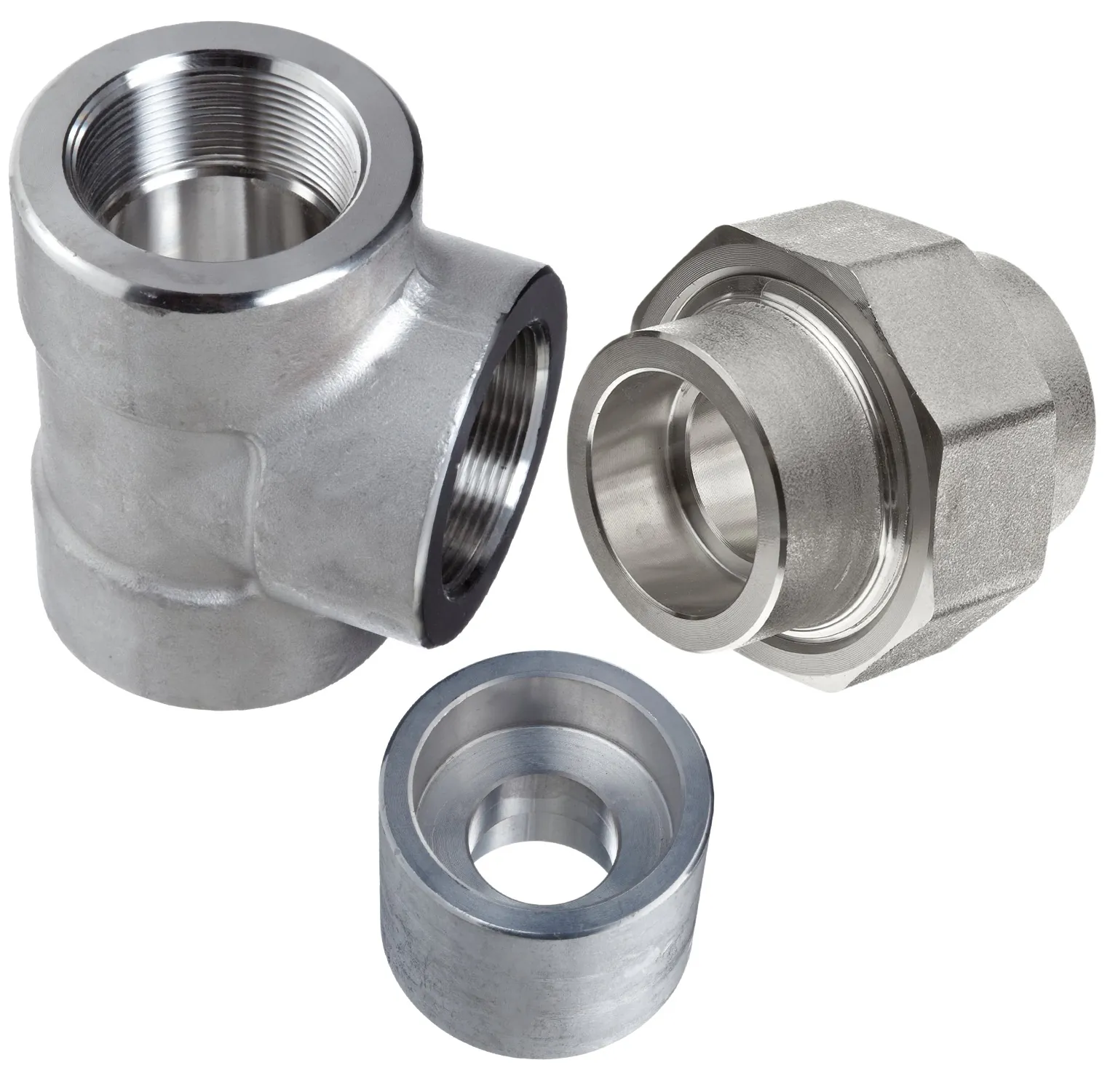

اتصالات دندهای کلاس 3000 (Threaded NPT/BSP)
مناسب برای خطوطی که نیاز به مونتاژ یا دمونتاژ سریع دارند:
زانو 90 و 45 درجه دندهای
سهراه دندهای
کوپلینگ و نیمکوپلینگ
کپ، بوشینگ و نیپل دندهای

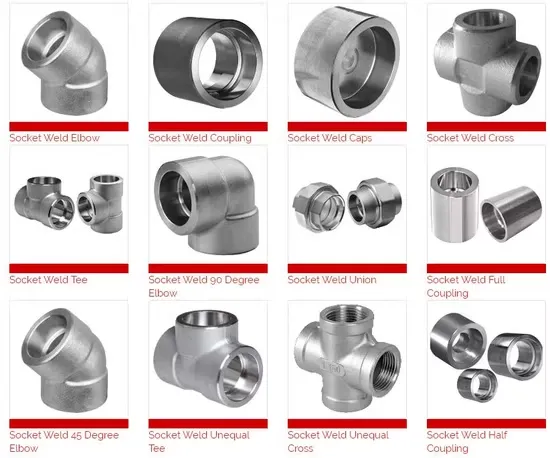

اتصالات ساکتولد کلاس 3000 (Socket Weld)
انتخاب ایدهآل برای سیستمهای فشار بالا و بدون نشتی:
زانو 90 و 45 درجه ساکت ولد
سهراه ساکت ولد
ساکت ولد کپ و فول کوپلینگ
کراس و یوتینگ

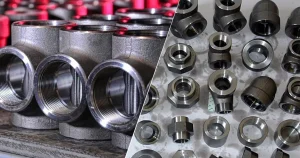

اتصالات فشارقوی کلاس 3000 A105
ویژگیها و مشخصات فنی
✔ متریال ساخت
A105N (فورج فولادی نرمالایز شده)
مناسب سرویسهای نفت و گاز
مقاومت بالا در برابر فشار
استنلس استیل 304/316
مقاومت عالی در برابر خوردگی و رطوبت
کاربرد در صنایع غذایی، دارویی، آبشیرینکنها، خطوط اسیدی
اتصالات فشار قوی استنلس استیل 316
✔ نوع اتصال
دندهای (NPT/BSP)
ساکت ولد
✔ رده فشار
Class 3000 مطابق ASME B16.11
✔ سایزبندی
تولید در تمامی سایزها بدون محدودیت
قابل ارائه برای سفارشهای خاص پروژهای
جدول مشخصات فنی اتصالات فشارقوی
| ویژگی | مشخصات |
|---|---|
| کلاس فشار | Class 3000 |
| نوع اتصال | دندهای / ساکت ولد |
| متریال | A105N – SS304 – SS316 |
| استاندارد ساخت | ASME B16.11 / ASTM A182 / ASTM A105 |
| سایز | بدون محدودیت (¼ تا 4 اینچ و سفارشی) |
| کاربرد | فشار بالا، بخار، نفت، گاز، پتروشیمی، خطوط خورنده |
استانداردها و تاییدیهها
اتصالات فشارقوی کلاس 3000 مطابق استانداردهای زیر عرضه میشوند:
ASME B16.11 – ابعادی و فشاری
ASTM A105 / A105N – فولاد فورج شده
ASTM A182 F304/F316 – استنلس استیل
ASME B1.20.1 – استاندارد دنده NPT
NACE MR0175 – در صورت درخواست برای سرویس گاز ترش
کیمیا تاسیسات مبین صنعت امکان ارائه MTC، برگه تست، گواهی NACE و پکیج کامل مستندات پروژهای را دارد.
مزایا و نکات مهندسی در انتخاب اتصالات فشارقوی
تحمل فشارهای بالا تا 3000 psi
کاهش احتمال نشتی در سیستم
مونتاژ سریع در مدلهای دندهای
ایمنی بالا در مدل ساکتولد
طول عمر زیاد بهدلیل ساخت فورجشده
سازگار با شرایط دما و فشار متغیر
مناسب برای سیستمهای Dynamic و تجهیزات دوار
کاربردها در صنایع مختلف
اتصالات فشارقوی کلاس 3000 در صنایع زیر کاربرد گسترده دارند:
پروژههای نفت، گاز و پتروشیمی
خطوط تأسیسات بخار و کندانس
صنایع نیروگاهی و توربینها
صنایع فولاد، سیمان و ذوب
خطوط هیدروکربنی و گاز ترش
سیستمهای آب فشار بالا و RO
صنایع دارویی و غذایی (متریال استیل)
کیمیا تاسیسات مبین صنعت بهعنوان یک تأمینکننده تخصصی، امکان تحویل فوری جهت پروژههای حساس را فراهم کرده است.
نحوه سفارش، قیمت و خدمات پشتیبانی
قیمت اتصالات فشارقوی کلاس 3000 بسته به عوامل زیر متفاوت است:
نوع متریال (A105N / 304 / 316)
نوع اتصال (NPT یا ساکتولد)
برند سازنده
سایز و مقدار سفارش
نیاز به مدارک و گواهیها
کیمیا تاسیسات مبین صنعت با تکیه بر موجودی انبار قابلاتکا، قیمت رقابتی و تحویل فوری یکی از تأمینکنندگان اصلی این محصول در کشور است.
جمعبندی
اتصالات فشارقوی کلاس 3000 یکی از مهمترین تجهیزات خطوط لوله در سرویسهای فشار بالا هستند. استفاده از متریالهای مقاوم، ساختار فورج مستحکم و استانداردهای دقیق باعث شده انتخاب اول مهندسان برای سیستمهای پایپینگ صنعتی باشند.
کیمیا تاسیسات مبین صنعت با تأمین فوری و ارائه مشاوره مهندسی، بهترین گزینه برای انتخاب، خرید و استعلام قیمت این اتصالات است.
سوالات متداول (FAQ)
۱. اتصالات فشارقوی کلاس 3000 برای چه فشار کاری مناسب هستند؟
برای فشارهای کاری حدود 3000 psi طراحی شدهاند و در خطوط High Pressure استفاده میشوند.
۲. تفاوت اتصالات دندهای و ساکت ولد چیست؟
دندهای برای مونتاژ آسان و خطوط کمنشتی؛ ساکت ولد برای خطوط دائمی و فشار بالا.
۳. آیا این اتصالات برای سرویسهای خورنده مناسباند؟
نسخه استیل 304/316 کاملاً مناسب خطوط خورنده و مواد شیمیایی است.
۴. استاندارد اصلی ساخت این اتصالات چیست؟
ASME B16.11 همراه با ASTM A105(A105N) و ASTM A182.
