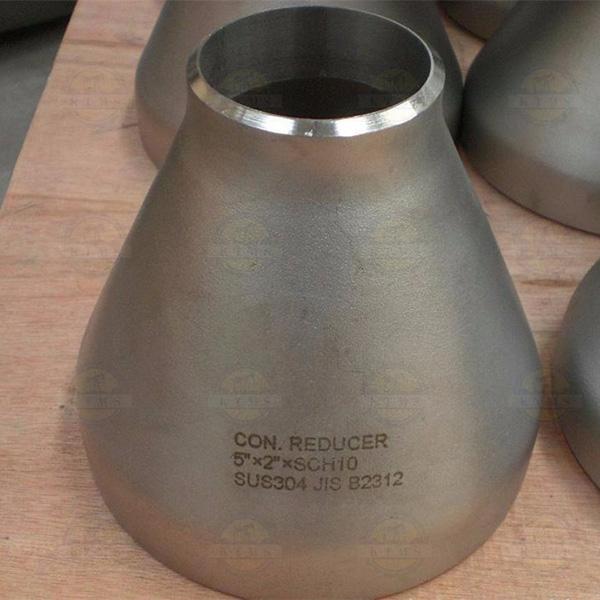

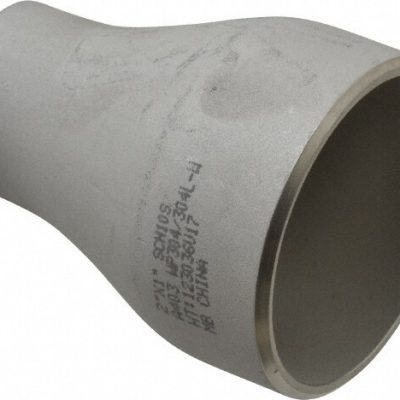

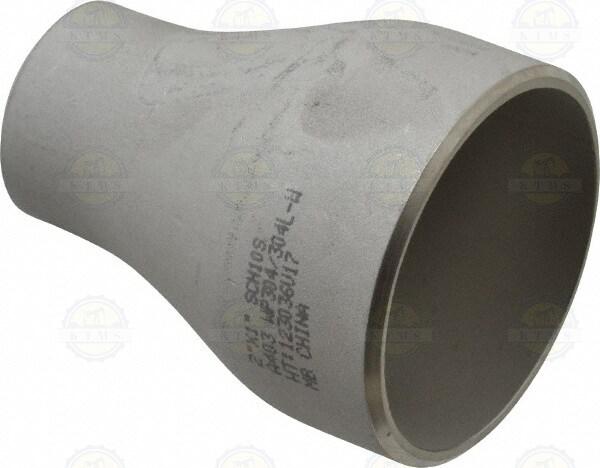

اتصال کاهنده هممرکز (Concentric Reducer)
اتصال کاهنده هممرکز (Concentric Reducer) یک نوع اتصال جوشی (Butt Weld Fitting) است که برای اتصال دو لوله با قطرهای متفاوت بهصورت هممحور به کار میرود. در این نوع اتصال، مرکز لولههای ورودی و خروجی در یک راستا قرار دارند و به همین دلیل به آن “هممرکز” گفته میشود.
این قطعه نقش بسیار مهمی در سیستمهای پایپینگ دارد، چرا که تغییر قطر لوله بدون ایجاد ضربه یا آشفتگی شدید در جریان انجام میشود. در صورتی که تغییر قطر به درستی انجام نشود، احتمال افت فشار ناگهانی، تلاطم جریان، ایجاد کاویتاسیون یا حتی آسیب به تجهیزات وجود دارد.
مشخصات فنی کاهنده هممرکز
| مدل | Concentric Reducer |
| جنس | فولاد کربنی (ASTM A234 WPB)، استنلس استیل (304/316)، آلیاژی |
| سایز | 1/2 تا 48 اینچ |
| رده (Schedule) | SCH 10 / 40 / 80 / 160 / XXS |
| فشار کاری | مطابق کلاسهای ANSI / ASME |
| استانداردها | ASME B16.9 ، MSS-SP-75 |
| نوع اتصال | جوشی (Butt Weld) |
⚙️ به دلیل تنوع متریال و سایز، انتخاب صحیح کاهنده هممرکز باید براساس فشار کاری، دمای سیال، نوع سیال و شرایط محیطی انجام شود.
کاربردهای کاهنده هممرکز
کاهنده هممرکز در طیف وسیعی از صنایع به کار گرفته میشود:
نفت و گاز: اتصال لولهها در خطوط انتقال و پالایشگاهها.
پتروشیمی و شیمیایی: انتقال مواد شیمیایی و سیالات خورنده.
نیروگاهها: در سیستمهای بخار فشار قوی و سیکل ترکیبی.
صنایع آب و فاضلاب: تغییر قطر لولهها در خطوط انتقال آب آشامیدنی و صنعتی.
صنایع دریایی و کشتیسازی: مقاومت بالا در برابر خوردگی برای خطوط انتقال آب دریا.
سیستمهای تهویه و HVAC: تغییر قطر لولهها برای توزیع بهینه جریان.
ویژگیها و مزایای کاهنده هممرکز
🔹 طراحی دقیق: قطر ورودی و خروجی در مرکز همراستا هستند، در نتیجه جریان سیال بدون تغییر جهت شدید منتقل میشود.
🔹 مقاومت مکانیکی بالا: مناسب برای فشارهای بالا و دماهای متغیر.
🔹 تنوع متریال: از فولاد کربنی اقتصادی تا استنلس استیل ضدزنگ برای محیطهای خورنده.
🔹 استاندارد بینالمللی: تولید شده مطابق با ASME B16.9 و MSS-SP-75.
🔹 کاهش هزینه تعمیرات: جلوگیری از لرزش و سایش در خطوط لوله، افزایش طول عمر سیستم.
🔹 موجودی انبار و تحویل سریع: امکان ارسال فوری در پروژههای زمانمحور.
تفاوت کاهنده هممرکز و غیرهممرکز
کاهنده هممرکز (Concentric Reducer): محور ورودی و خروجی یکسان است. بیشتر برای لولههای عمودی یا جایی که تقارن اهمیت دارد استفاده میشود.
کاهنده غیرهممرکز (Eccentric Reducer): محور ورودی و خروجی متفاوت است. بیشتر در خطوط افقی برای جلوگیری از تجمع هوا یا مایع استفاده میشود.
انتخاب بین این دو نوع اتصال بستگی به جهت جریان، موقعیت لوله و شرایط بهرهبرداری دارد.
انتخاب متریال مناسب برای کاهنده هممرکز
انتخاب جنس (Material Selection) یکی از مهمترین بخشها در طراحی خطوط لوله است:
فولاد کربنی (ASTM A234 WPB): مناسب برای خطوط آب، بخار و نفت خام در شرایط غیرخورنده.
استنلس استیل (304 / 316): مناسب برای سیالات خورنده، صنایع غذایی و دارویی، خطوط اسیدی و محیطهای دریایی.
فولاد آلیاژی (Cr-Mo): مناسب برای فشار و دمای بالا (نیروگاهها، بویلرها).
استانداردهای مهم
ASME B16.9: استاندارد جهانی برای ابعاد و تلورانس اتصالات جوشی.
MSS-SP-75: استاندارد اتصالات فشار قوی در سایزهای بزرگ.
ANSI / ASME Class: مشخصکننده محدوده فشار کاری.
چرا خرید از کیمیا تاسیسات مبین صنعت؟
✅ واردات و تأمین مستقیم از تولیدکنندگان معتبر
✅ موجودی کامل انبار و تحویل فوری
✅ تضمین کیفیت کالا با سرتیفیکیت معتبر
✅ قیمت رقابتی متناسب با بازار ایران
✅ مشاوره رایگان فنی و انتخاب متریال مناسب پروژه
محصولات مرتبط
برای استعلام قیمت و مشاوره رایگان تماس بگیری
سوالات متداول (FAQ)
1. تفاوت کاهنده هممرکز و غیرهممرکز در چیست؟
کاهنده هممرکز برای خطوط عمودی و جریان متقارن استفاده میشود، در حالی که غیرهممرکز برای خطوط افقی و جلوگیری از تجمع سیال یا هوا به کار میرود.
2. کاهنده هممرکز در چه صنایعی بیشترین کاربرد را دارد؟
این اتصال در نفت و گاز، پتروشیمی، نیروگاهها، خطوط بخار و آب، صنایع دریایی و همچنین سیستمهای HVAC بیشترین کاربرد را دارد.
3. چه استانداردهایی برای تولید کاهنده هممرکز رعایت میشود؟
استانداردهای اصلی شامل ASME B16.9 و MSS-SP-75 هستند که ابعاد، تلورانس و الزامات فنی را مشخص میکنند.
4. چه متریالی برای تولید کاهنده هممرکز استفاده میشود؟
بسته به شرایط کاری میتوان از فولاد کربنی (A234 WPB)، استنلس استیل (304/316)، یا فولادهای آلیاژی مانند کروم-مولیبدن استفاده کرد.
5. چه سایزهایی از کاهنده هممرکز موجود است؟
این قطعه از سایز 1/2 اینچ تا 48 اینچ در کلاسها و ردههای مختلف (Schedule 10 تا XXS) تولید میشود.
6. فشار کاری کاهنده هممرکز چقدر است؟
بسته به جنس و رده، فشار کاری میتواند از Class 150 تا Class 2500 متغیر باشد.
7. چه زمانی بهتر است از استنلس استیل به جای فولاد کربنی استفاده کنیم؟
در محیطهای خورنده مانند اسیدی، دریایی یا خطوط حاوی کلریدها، استفاده از استنلس استیل 316 یا 304 توصیه میشود.
8. کاهنده هممرکز چگونه به لوله متصل میشود؟
این قطعه از نوع جوشی (Butt Weld) است و برای اتصال نیاز به جوشکاری لببهلب دارد که آببندی مطمئن و مقاوم در برابر فشار ایجاد میکند.
9. آیا امکان سفارش سایز یا متریال خاص وجود دارد؟
بله، شرکت کیمیا تاسیسات مبین صنعت امکان تأمین کاهنده هممرکز با سایز خاص یا متریال سفارشی مطابق نیاز پروژه را دارد.
10. چگونه میتوان قیمت بهروز کاهنده هممرکز را دریافت کرد؟
با تماس با کارشناسان فروش کیمیا تاسیسات مبین صنعت میتوانید بهصورت فوری استعلام قیمت بگیرید و مشاوره رایگان دریافت کنید.
