شیر سماوری (Plug Valve) چیست؟
در بسیاری از پروژههای صنعتی، یک انتخاب اشتباه در شیرآلات صنعتی میتواند باعث افت راندمان، نشتی، توقف خط تولید یا حتی خسارتهای سنگین شود.
اگر با سیالات پرفشار، دمای بالا یا محیطهای خورنده سروکار دارید، احتمالاً نام شیر سماوری (Plug Valve) یکی از گزینههای اصلی تصمیمگیری شماست؛ اما آیا واقعاً برای پروژه شما بهترین انتخاب است؟
در این راهنمای جامع، با نگاهی مهندسی و کاربردی، هرآنچه برای انتخاب درست Plug Valve نیاز دارید بررسی میکنیم.
مقدمه و اهمیت شیر سماوری (Plug Valve)
شیر سماوری یا Plug Valve یکی از انواع شیرآلات صنعتی On/Off است که با استفاده از یک Plug مخروطی یا استوانهای، جریان سیال را تنها با چرخش ۹۰ درجه قطع یا وصل میکند.
سادگی طراحی، استحکام بالا و عملکرد سریع باعث شده این شیر در صنایع حساس مانند نفت، گاز، پتروشیمی، نیروگاهها و صنایع فرآیندی کاربرد گستردهای داشته باشد.
برخلاف برخی شیرها که برای کنترل دبی طراحی شدهاند، Plug Valve بیشتر برای قطع و وصل سریع و مطمئن در شرایط عملیاتی سخت استفاده میشود.
ویژگیها و مشخصات فنی شیر سماوری
طراحی داخلی Plug Valve بهگونهای است که مسیر جریان تقریباً مستقیم بوده و افت فشار بسیار کمی ایجاد میکند؛ این موضوع در خطوط انتقال بلند و پر فشار اهمیت بالایی دارد.

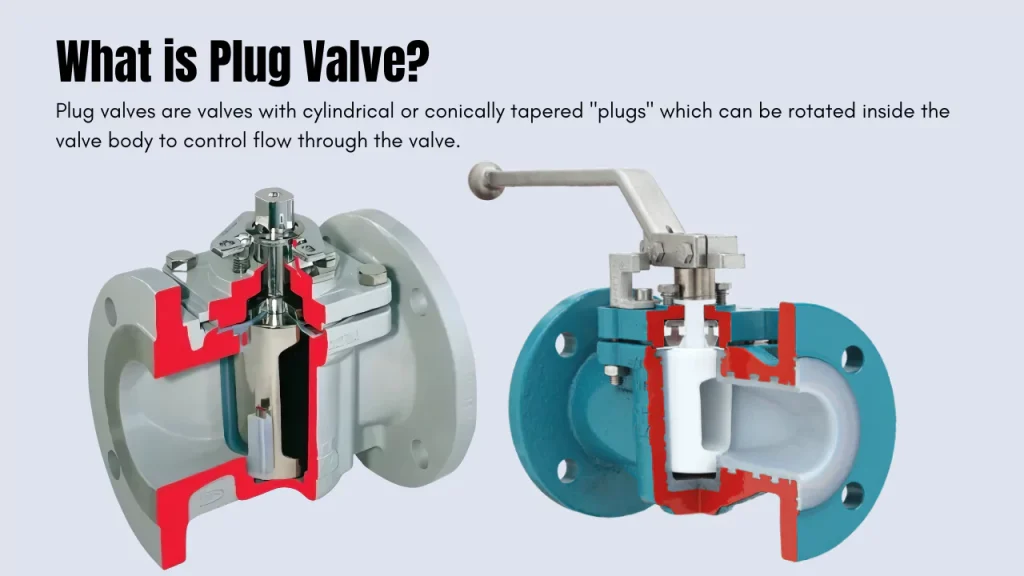

شیر سماوری (Plug Valve)
جدول مشخصات فنی کامل شیر سماوری (Plug Valve)
| پارامتر فنی | مشخصات | توضیح مهندسی / کاربرد |
|---|---|---|
| نام تجهیز | شیر سماوری (Plug Valve) | شیر صنعتی قطع و وصل سریع |
| نوع عملکرد | On / Off | مناسب قطع و وصل کامل جریان |
| زاویه چرخش | 90 درجه | عملکرد سریع و ایمن |
| نوع Plug | مخروطی / استوانهای | مخروطی برای آببندی بهتر |
| نوع مسیر جریان | Full Bore / Reduced Bore | Full Bore برای افت فشار کمتر |
| کلاس فشاری | Class 150 / 300 / 600 | مطابق ASME B16.34 |
| فشار کاری مجاز | تا 600 PSI و بالاتر | وابسته به کلاس و متریال |
| محدوده دمای کاری | -20°C تا 500°C | بسته به متریال بدنه و Seat |
| نوع آببندی | Metal-to-Metal / PTFE / Graphite | انتخاب بر اساس دما و سیال |
| نشتی مجاز | مطابق API 598 | نشتی بسیار کم در حالت بسته |
| جنس بدنه | ASTM A216 WCB / A351 CF8 / CF8M | فولاد کربنی و استنلس استیل |
| جنس Plug | استیل، آلیاژی، روکشدار | مقاوم در برابر سایش |
| جنس Seat | فلزی، PTFE، PFA | متناسب با شرایط شیمیایی |
| نوع اتصال | فلنجی / رزوهای / جوشی | فلنجی رایج در صنایع سنگین |
| استاندارد فلنج | ASME B16.5 / EN 1092 | تطابق با سیستم پایپینگ |
| نوع عملگر | دستی (Lever / Gear) | امکان اتصال اکچویتور |
| قابلیت اتوماسیون | پنوماتیک / الکتریکی | مناسب سیستمهای کنترلی |
| استاندارد ساخت | API 599 / API 6D | صنایع نفت، گاز و پتروشیمی |
| استاندارد متریال | ASTM / EN | تضمین کیفیت و دوام |
| کاربرد سیال | گاز، مایع، بخار | حتی سیالات خورنده |
| مقاومت در برابر خوردگی | بالا (در مدلهای خاص) | مناسب محیطهای شیمیایی |
| افت فشار | بسیار کم | بهدلیل مسیر مستقیم |
| تعمیرپذیری | دارد | تعویض Plug و Seat |
| طول عمر تقریبی | 10 تا 20 سال | بسته به شرایط کاری |
| الزامات نگهداری | متوسط | روانکاری و بازرسی دورهای |
| محیطهای قابل استفاده | صنعتی، دریایی، خورنده | با انتخاب متریال مناسب |
🔎 نکته فنی:
در خطوطی با سیالات دارای ذرات معلق یا خورنده، استفاده از Plug Valve با لاینینگ PTFE یا آلیاژهای مقاوم توصیه میشود.
مزایای فنی شیر سماوری (Plug Valve)
شیر سماوری به دلیل طراحی ساده اما مهندسیشده، مزایای قابلتوجهی دارد:
✅ قطع و وصل بسیار سریع
✅ افت فشار حداقلی در خط
✅ مقاومت بالا در برابر دما و فشار
✅ عملکرد مطمئن در محیطهای صنعتی سخت
✅ تعمیرپذیری و تعویض Seat و Plug
✅ طول عمر بالا در صورت نگهداری صحیح
✅ مناسب برای سیالات گاز، مایع و بخار
این ویژگیها باعث شده Plug Valve گزینهای محبوب در پروژههایی باشد که ایمنی و پایداری خط اولویت دارد.
شیر سماوری (Plug Valve)
کاربردهای شیر سماوری (Plug Valve) در صنایع مختلف
شیر سماوری به دلیل قطع و وصل سریع، افت فشار کم، تحمل فشار و دمای بالا و دوام در شرایط سخت در صنایع گوناگون استفاده میشود. انتخاب صحیح متریال و کلاس فشاری، نقش تعیینکنندهای در عملکرد آن دارد.
شیر کنترل جریان (Control Valve) نقش کلیدی در کنترل فشار و دبی سیالات در صنایع مختلف دارد. برای آشنایی با انواع و استانداردهای آن، مقاله این لینک را ببینید.
جدول کاربردهای شیر سماوری در صنایع مختلف
| صنعت | محل استفاده | نوع سیال | مزیت اصلی Plug Valve | متریال پیشنهادی |
|---|---|---|---|---|
| نفت و گاز | خطوط انتقال نفت خام | نفت، گاز | تحمل فشار بالا، نشتی کم | WCB / CF8M |
| نفت و گاز | ایستگاههای تقلیل فشار | گاز طبیعی | قطع و وصل سریع و ایمن | WCB |
| پالایشگاه | واحدهای فرآیندی | هیدروکربنها | دوام در دمای بالا | CF8 / CF8M |
| پتروشیمی | خطوط خورنده | مواد شیمیایی | مقاومت شیمیایی بالا | PTFE Lined |
| نیروگاه | خطوط بخار | بخار اشباع | تحمل دمای بالا | آلیاژی / فولاد |
| نیروگاه | سیستم خنککاری | آب صنعتی | افت فشار کم | WCB |
| صنایع شیمیایی | مخازن فرآیندی | اسید و باز | آببندی مطمئن | استیل ضدزنگ |
| صنایع غذایی | خطوط تولید | مایعات خوراکی | بهداشتی و قابل شستشو | Stainless Steel |
| صنایع دارویی | انتقال سیال | مواد دارویی | عدم آلودگی محصول | CF8M |
| صنایع دریایی | سیستمهای آب دریا | آب شور | مقاومت در برابر خوردگی | Duplex / SS |
| صنایع فولاد | خطوط خنککاری | آب صنعتی | دوام و استحکام بالا | فولاد کربنی |
| صنایع سیمان | خطوط دوغاب | مواد ساینده | مقاومت در برابر سایش | Plug روکشدار |
| صنایع معدنی | انتقال دوغاب | slurry | تحمل ذرات جامد | آلیاژی |
| تأسیسات صنعتی | خطوط آب و بخار | آب، بخار | نصب آسان و مطمئن | WCB |
| صنایع نفت offshore | سکوهای دریایی | نفت و گاز | عملکرد پایدار در محیط خورنده | CF8M / Duplex |
نکات کلیدی نگهداری و استفاده صحیح
چکلیست نگهداری Plug Valve
انتخاب متریال متناسب با نوع سیال
بازرسی دورهای Seat و Plug
روانکاری قطعات متحرک
جلوگیری از شوک فشار ناگهانی
رعایت گشتاور استاندارد هنگام نصب
استفاده از پوشش محافظ در محیطهای خورنده
📌 رعایت این نکات میتواند عمر مفید شیر را تا چندین برابر افزایش دهد.
شیر توپی و پلاگ ولو
مقایسه شیر سماوری با شیرهای جایگزین
در انتخاب شیرآلات صنعتی، هیچ گزینهای «بهترین مطلق» نیست؛ بلکه بهترین انتخاب، وابسته به فشار، دما، نوع سیال و هدف بهرهبرداری است.
شیر سماوری (Plug Valve) بهطور خاص برای قطع و وصل سریع، تحمل شرایط سخت و افت فشار کم طراحی شده و در خطوطی که ایمنی و دوام اولویت دارد، برتری محسوسی دارد.
در مقابل، شیر توپی (Ball Valve) کنترل دقیقتر و نگهداری سادهتری ارائه میدهد و شیر پروانهای (Butterfly Valve) بهدلیل وزن کم و قیمت پایین، در خطوط با قطر بالا و فشار متوسط محبوب است.
در ادامه، تفاوتها بهصورت شفاف و مهندسی مقایسه شدهاند.
جدول مقایسه کامل شیر سماوری با شیرهای جایگزین
| ویژگی فنی | شیر سماوری (Plug Valve) | شیر توپی (Ball Valve) | شیر پروانهای (Butterfly Valve) | شیر کشویی (Gate Valve) |
|---|---|---|---|---|
| نوع عملکرد | On/Off سریع | On/Off و کنترل بهتر | On/Off | On/Off |
| مکانیزم داخلی | Plug مخروطی / استوانهای | توپ سوراخدار | دیسک چرخان | کشویی |
| زاویه عملکرد | 90 درجه | 90 درجه | 90 درجه | حرکت خطی |
| سرعت قطع و وصل | بسیار بالا | بالا | بالا | پایین |
| افت فشار | بسیار کم | کم | متوسط | بسیار کم |
| تحمل فشار | بالا | متوسط تا بالا | متوسط | بالا |
| تحمل دما | بالا | متوسط تا بالا | متوسط | بالا |
| مناسب سیالات خورنده | بسیار مناسب (با متریال صحیح) | مناسب | محدود | محدود |
| مناسب سیالات دارای ذرات | خوب | ضعیفتر | ضعیف | متوسط |
| آببندی | Metal / PTFE | Soft / Metal | Soft | Metal |
| نشتی | بسیار کم | بسیار کم | متوسط | کم |
| دقت کنترل جریان | متوسط | بالا | متوسط | پایین |
| نگهداری | متوسط | کم | کم | متوسط |
| تعمیرپذیری | بالا | متوسط | متوسط | بالا |
| طول عمر | بالا | بالا | متوسط | بالا |
| وزن | متوسط | متوسط | کم | زیاد |
| فضای نصب | کم | کم | بسیار کم | زیاد |
| هزینه اولیه | متوسط | متوسط | پایین | متوسط |
| هزینه نگهداری | متوسط | کم | کم | متوسط |
| کاربرد شاخص | شرایط سخت صنعتی | سیستمهای کنترلی | دبی بالا | خطوط انتقال اصلی |
| صنایع هدف | نفت، گاز، پتروشیمی | تأسیسات و صنعت | آب و HVAC | نیروگاه و آب |
استانداردها و مراجع فنی معتبر
API 599 / API 6D – صنایع نفت و گاز
ISO 17292 – استاندارد بینالمللی Plug Valve
ASTM A216 / A351 – متریال بدنه
ASME B16.34 – کلاس فشار و دما
جمعبندی
شیر سماوری (Plug Valve) انتخابی ایدهآل برای پروژههایی است که قطع و وصل سریع، دوام بالا و عملکرد مطمئن اهمیت دارد.
با انتخاب صحیح متریال، رعایت استانداردها و نگهداری اصولی، این شیر میتواند سالها بدون مشکل در خطوط صنعتی کار کند.📞 برای انتخاب دقیق و استعلام قیمت، مشاوره تخصصی قبل از خرید توصیه میشود.
سوالات متداول (FAQ)
شیر سماوری (Plug Valve) دقیقاً چه کاری انجام میدهد؟
با چرخش ۹۰ درجه Plug داخلی، جریان سیال را بهصورت کامل قطع یا وصل میکند و برای کنترل پیوسته دبی طراحی نشده است.
آیا Plug Valve برای فشار بالا مناسب است؟
بله، یکی از مهمترین مزایای شیر سماوری، تحمل فشار و دمای بالا در خطوط صنعتی است.
تفاوت اصلی Plug Valve و Ball Valve چیست؟
Plug Valve افت فشار کمتری دارد و در شرایط سخت صنعتی دوام بالاتری ارائه میدهد، در حالی که Ball Valve کنترل دقیقتری دارد.
آیا شیر سماوری برای سیالات خورنده مناسب است؟
در صورت استفاده از متریال مناسب مانند CF8M یا PTFE Lined، کاملاً مناسب است.
آیا Plug Valve نیاز به نگهداری خاصی دارد؟
نگهداری آن متوسط است و شامل بازرسی دورهای، روانکاری و بررسی Seat و Plug میشود.
