شیر کنترل جریان (Control Valve) چیست؟
در صنایع حساس مانند نفت، گاز، پتروشیمی، نیروگاهها، فولاد و صنایع آب و فاضلاب، کنترل دقیق جریان سیال نقش حیاتی در ایمنی و بهرهوری سیستم دارد.
یکی از مهمترین اجزای این سیستمها، شیر کنترل جریان (Control Valve) است که قادر به تنظیم فشار، دبی و سطح سیال در خطوط لوله میباشد.
استفاده صحیح از شیر کنترل جریان باعث کاهش هدررفت انرژی، محافظت از تجهیزات، افزایش طول عمر سیستم و بهبود عملکرد فرآیندها میشود. شرکت کیمیا تاسیسات مبین صنعت (KTMS) با موجودی انبار، تحویل فوری و مشاوره فنی تخصصی، تأمینکننده انواع شیر کنترل جریان استاندارد برای صنایع مختلف است و امکان خرید این تجهیزات با بهترین کیفیت و قیمت فراهم شده است.
عملکرد شیر کنترل جریان
شیر کنترل جریان با تغییر سطح مقطع عبور سیال، دبی و فشار سیال را مطابق نیاز فرآیند تنظیم میکند.
در مدلهای صنعتی، سیگنال کنترلی از PLC یا DCS به Actuator شیر ارسال میشود تا موقعیت دیسک یا توپی تغییر کرده و جریان سیال دقیقاً مطابق مقدار مورد نظر شود.
عملکرد دقیق و پایدار شیر کنترل جریان باعث:
کاهش نوسانات فشار و جریان
افزایش ایمنی سیستم
کاهش هدررفت انرژی و هزینهها
بهبود کیفیت فرآیندها

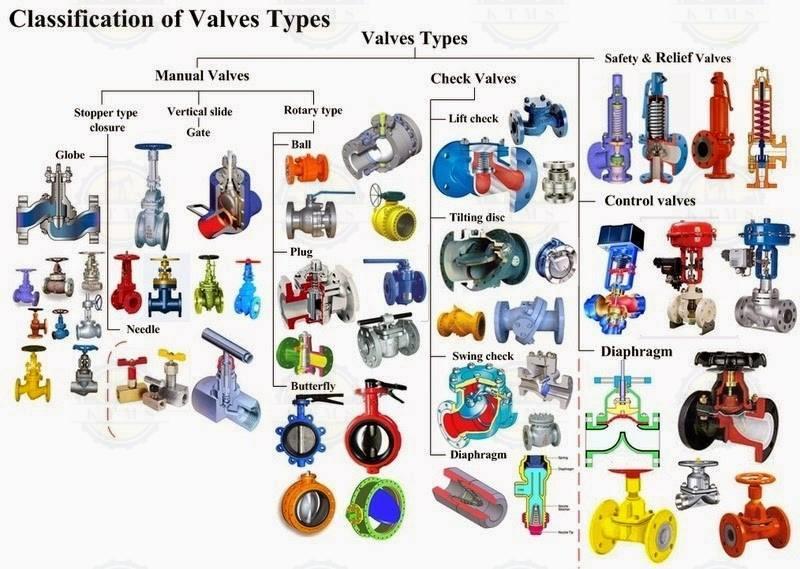

انواع کنترل ولو
انواع شیر کنترل جریان (Control Valve Types)
شیرهای کنترل جریان بر اساس ساختار داخلی، نوع محرک و کاربرد دستهبندی میشوند و انتخاب و خرید هر مدل باید با توجه به نیاز پروژه و شرایط کاری انجام شود.
۱. بر اساس ساختار داخلی
| نوع شیر | ویژگیها | کاربرد صنعتی |
|---|---|---|
| Globe Control Valve | دقت بالا، پاسخ آهسته، مناسب دبیهای کم تا متوسط | پالایشگاه، خطوط بخار، آب و مواد شیمیایی حساس |
| Ball Control Valve | پاسخ سریع، افت فشار کم، نصب آسان | خطوط گاز، مایعات و سیستمهای فرآیندی |
| Butterfly Control Valve | جریان بزرگ، وزن کم، نصب سریع | صنایع آب، فاضلاب، فولاد و HVAC |
| Diaphragm Control Valve | مناسب سیالات خورنده و غذایی | صنایع شیمیایی و دارویی |
لینک محصولات :
کنترل ولو
۲. بر اساس نوع محرک (Actuator)
| محرک | ویژگیها | کاربرد |
|---|---|---|
| Pneumatic Actuator | سریع، دقت متوسط، قابل اعتماد | نفت و گاز، پتروشیمی |
| Electric Actuator | دقت بالا، کنترل آسان از راه دور | خطوط حساس و مدرن |
| Hydraulic Actuator | فشار بالا، شرایط سخت کاری | نیروگاهها، خطوط فشار بالا |
۳. بر اساس عملکرد
On/Off Control Valve: فقط باز یا بسته میشود، مناسب خطوط ایمنی و قطع اضطراری
Modulating Control Valve: جریان را به صورت پیوسته و دقیق تنظیم میکند، مناسب فرآیندهای حساس
استانداردها
| استاندارد | توضیح |
|---|---|
| ASME B16.34 | طراحی و فشار کاری شیرهای صنعتی |
| API 609 | استاندارد شیرهای پروانهای کنترل جریان |
| API 598 | روشهای تست نشتی و عملکرد شیرآلات |
| EN 12266-1 | تستهای نشتی و دوام در سیستمهای اروپایی |
لینکهای خارجی معتبر:
مزایا و کاربردها
مزایا:
کنترل دقیق دبی و فشار
کاهش نوسانات سیستم
افزایش ایمنی فرآیند
صرفهجویی انرژی
یکپارچهسازی آسان با اتوماسیون صنعتی
کاربردها در صنایع مختلف:
نفت و گاز: کنترل خطوط نفت خام و گاز طبیعی، تنظیم فشار ±۱٪
پتروشیمی: کنترل دبی واکنشدهندهها، جلوگیری از نوسان فشار و دما
نیروگاهها: تنظیم جریان بخار و آب، حفاظت تجهیزات در فشار بالا
صنایع فولاد و فلزات: کنترل جریان خنککنندهها، تنظیم جریان در کورهها
آب و فاضلاب: کنترل شبکه توزیع آب و فشار خطوط فاضلاب
انتخاب شیر کنترل جریان
انتخاب شیر کنترل جریان
برای انتخاب صحیح شیر کنترل جریان به موارد زیر توجه کنید:
نوع سیال: خورنده → Stainless Steel / بخار → Alloy / آب → Bronze یا Carbon Steel
دما و فشار کاری
نوع کنترل: On/Off یا Modulating
نوع محرک: Pneumatic (سریع) / Electric (دقیق) / Hydraulic (فشار بالا)
سایز و افت فشار: ΔP باید مطابق محاسبات فرآیند باشد
مثالهای واقعی صنعتی
پتروشیمی اصفهان: Globe Control Valve برای کنترل واکنشدهندهها
نیروگاه رامین: Electric Actuated Control Valve برای جریان بخار
صنایع فولاد اهواز: Butterfly Control Valve برای خطوط خنککننده
صنایع غذایی تهران: Ball Valve استنلس استیل با Actuator پنوماتیکی برای کنترل دبی مواد شیمیایی
پرسش متداول (FAQ)
س۱: شیر کنترل جریان چیست؟
✅ وسیلهای برای تنظیم دبی، فشار و سطح سیال در خطوط صنعتی.
س۲: تفاوت شیر Globe و Ball چیست؟
✅ Globe دقت بالاتر، Ball سرعت پاسخ سریعتر دارد.
س۳: آیا شیر کنترل جریان برای گاز هم کاربرد دارد؟
✅ بله، مدلهای Ball و Butterfly برای خطوط گاز مناسب هستند.
س۴: استانداردهای اصلی شیر کنترل جریان کداماند؟
✅ ASME B16.34، API 609، API 598، EN 12266-1
س۵: چه جنسی برای سیالات خورنده مناسب است؟
✅ Stainless Steel یا Alloy Steel
س۶: تفاوت On/Off و Modulating Valve چیست؟
✅ On/Off فقط قطع/وصل میکند، Modulating جریان را پیوسته تنظیم میکند.
س۷: آیا شیر کنترل نیاز به سرویس دورهای دارد؟
✅ بله، هر ۶ تا ۱۲ ماه برای بررسی نشتی و عملکرد.
س۸: برای خطوط بخار چه نوع شیر پیشنهاد میشود؟
✅ Globe Control Valve با بدنه فولادی و Seat مقاوم.
س۹: چگونه میتوان از راه دور شیر را کنترل کرد؟
✅ با Actuator برقی یا پنوماتیکی از طریق PLC / DCS.
س۱۰: چگونه میتوان شیر مناسب خریداری کرد؟
✅ با بررسی فشار، دما، نوع سیال و از طریق فرم استعلام KTMS
