شیرآلات DN1200 در دمای -60°C

تحلیل پروژه Novoportovskoye

وقتی صحبت از شیرآلات صنعتی در دمای -60°C می‌شود، دیگر انتخاب‌های معمول جواب نمی‌دهند.

در چنین شرایطی، یک نشتی کوچک در شیرآلات می‌تواند به توقف کامل خط انتقال گاز، خطرات ایمنی و خسارت‌های چندمیلیون‌دلاری منجر شود.

پروژه میدان نفت و گاز Novoportovskoye روسیه نمونه‌ای واقعی است که نشان می‌دهد انتخاب مهندسی‌شده شیرآلات DN1200 چگونه می‌تواند در سخت‌ترین شرایط اقلیمی جهان، عملکرد پایدار و ایمن را تضمین کند.

مقدمه | چرا تحلیل پروژه‌های شیرآلات صنعتی اهمیت دارد؟

در صنایع نفت، گاز و پتروشیمی، شیرآلات صنعتی از حیاتی‌ترین اجزای خطوط لوله محسوب می‌شوند. عملکرد نادرست شیرآلات، به‌ویژه در پروژه‌های بزرگ مقیاس و شرایط محیطی شدید، می‌تواند کل سیستم را تحت تأثیر قرار دهد.

تحلیل پروژه‌های واقعی مانند Novoportovskoye به مهندسان، مدیران خرید و تیم‌های EPC کمک می‌کند تا:

• انتخاب آگاهانه‌تری در خرید شیرآلات صنعتی DN1200 داشته باشند

• ریسک‌های فنی و عملیاتی را کاهش دهند

• هزینه‌های نگهداری و توقفات اضطراری را مدیریت کنند

این مقاله با تمرکز بر شیرآلات DN1200 و DN700 در دمای -60°C، یک تحلیل فنی و کاربردی ارائه می‌دهد که هم جنبه آموزشی و هم ارزش تجاری دارد.

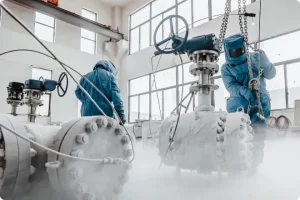

شیرآلات DN1200 و DN700 در دمای -60°C

معرفی پروژه Novoportovskoye و نقش شیرآلات

پروژه Novoportovskoye در یکی از سردترین مناطق نفت‌خیز جهان اجرا شده است؛ جایی که عملکرد شیرآلات صنعتی به‌طور مستقیم با ایمنی و پایداری تولید در ارتباط است.

مشخصات پروژه:

• مکان: میدان نفت و گاز Novoportovskoye – قطب شمال روسیه

• کارفرما: Gazpromneft

• نوع شیرآلات:

  • شیرآلات Ball Valve

  • سایز DN1200 و DN700

  • کلاس فشاری PN16

  • طراحی Side Entry سه‌تکه با Support Plate

• سیال کاری:
  گاز طبیعی به همراه CO₂، H₂O و CH₃OH

وجود این ترکیب سیال باعث می‌شود شیرآلات صنعتی مورد استفاده، همزمان در معرض خوردگی، سایش و تنش حرارتی شدید قرار بگیرند.

برای آشنایی کامل با عنوان شیر کشویی فولادی و راهنمای انتخاب آن در صنایع نفت و گاز می‌توانید این راهنمای جامع را مطالعه کنید.

چالش‌های مهندسی شیرآلات در دمای -60°C

استفاده از شیرآلات صنعتی در شرایط قطبی با چالش‌های متعددی همراه است:

مهم‌ترین چالش‌ها:

• ❄️ افت خواص مکانیکی متریال در دماهای زیر صفر

• 🧪 خوردگی ناشی از CO₂ و رطوبت بالا

• ⚙ افزایش تنش‌های مکانیکی در سایزهای بزرگ مانند DN1200

• 🔒 دشواری دستیابی به آب‌بندی کامل در شیرآلات

• 🛠 محدودیت شدید در تعمیر و نگهداری

در چنین شرایطی، انتخاب اشتباه شیرآلات می‌تواند منجر به شکست زودهنگام تجهیز شود.

راهکار فنی انتخاب‌شده برای شیرآلات DN1200 و DN700

برای پاسخ به چالش‌های فوق، یک راهکار مهندسی دقیق برای شیرآلات صنعتی پیاده‌سازی شد:

پوشش Tungsten Carbide در شیرآلات

راهکارهای کلیدی:

• پوشش Tungsten Carbide روی Ball شیرآلات

  • افزایش مقاومت سایشی

  • بهبود کیفیت سطح آب‌بندی

• نشیمنگاه (Seat) از جنس PEEK سفارشی

  • عملکرد پایدار در دمای -60°C

  • مقاومت شیمیایی در برابر متانول و CO₂

• طراحی Side Entry سه‌تکه

  • امکان تعمیر شیرآلات بدون جداسازی کامل از خط

• استفاده از Support Plate

  • کنترل تنش‌های مکانیکی در شیرآلات DN1200

• تست‌های کارخانه‌ای مطابق GOST 9544 Class A

  • تضمین عملکرد بدون نشتی

مشخصات فنی شیرآلات استفاده‌شده در پروژه

مزایا و کاربردهای شیرآلات DN1200

مزایای مهندسی:

• افزایش طول عمر شیرآلات صنعتی

• کاهش نشتی و افزایش ایمنی خطوط انتقال

• کاهش هزینه‌های OPEX

• عملکرد پایدار در سیکل‌های طولانی

کاربردها:

• خطوط انتقال گاز در مناطق سردسیر

• پروژه‌های نفت و گاز قطبی

• پالایشگاه‌ها و واحدهای Process Gas

• پروژه‌های LNG در شرایط دمای پایین

نکات نگهداری شیرآلات صنعتی در دمای پایین

چک‌لیست پیشنهادی:

• بررسی دوره‌ای آب‌بندی شیرآلات

• استفاده از روانکارهای مناسب Sub-zero

• جلوگیری از شوک حرارتی ناگهانی

• انجام Leak Test پس از هر Shutdown

مقایسه شیرآلات Ball Valve با گزینه‌های جایگزین

➡ نتیجه فنی: شیرآلات Ball Valve بهترین انتخاب برای این پروژه بوده‌اند.

استانداردها و مراجع مرتبط با شیرآلات

• GOST 9544 – Leakage Class A

• ISO 17292 – Ball Valves

• ASTM A350 LF2

• EN 12516

جمع‌بندی

پروژه Novoportovskoye نشان می‌دهد که انتخاب صحیح شیرآلات صنعتی DN1200، استفاده از متریال مهندسی‌شده و رعایت استانداردها می‌تواند حتی در دمای -60°C نیز عملکردی ایمن و پایدار ایجاد کند.

📞 KTMS به‌عنوان تأمین‌کننده تخصصی شیرآلات صنعتی، آماده ارائه مشاوره فنی، انتخاب تجهیز و استعلام قیمت برای پروژه‌های خاص نفت و گاز است.

سؤالات متداول (FAQ)

آیا شیرآلات DN1200 واقعاً می‌توانند در دمای -60°C بدون نشتی کار کنند؟

بله، در صورتی که شیرآلات صنعتی با طراحی مهندسی‌شده، متریال مناسب دمای پایین و تست‌های استاندارد مانند GOST 9544 Class A انتخاب شوند، عملکرد پایدار و بدون نشتی حتی در دمای -60°C تضمین می‌شود.

چرا در پروژه Novoportovskoye از Ball Valve به‌جای Gate Valve استفاده شد؟

زیرا شیرآلات Ball Valve در دماهای بسیار پایین آب‌بندی مطمئن‌تری دارند، تعداد قطعات متحرک آن‌ها کمتر است و هزینه نگهداری‌شان نسبت به Gate Valve در پروژه‌های قطبی به‌مراتب پایین‌تر است.

نقش متریال PEEK در عملکرد شیرآلات صنعتی چیست؟

PEEK یکی از بهترین پلیمرهای مهندسی برای شیرآلات صنعتی است که در دمای پایین دچار شکنندگی نمی‌شود، مقاومت شیمیایی بالایی در برابر CO₂، آب و متانول دارد و آب‌بندی بلندمدت را تضمین می‌کند.

آیا شیرآلات DN1200 فقط برای پروژه‌های قطبی مناسب هستند؟

خیر، این شیرآلات علاوه بر مناطق قطبی، برای خطوط انتقال گاز، پالایشگاه‌ها، پروژه‌های LNG و واحدهای Process Gas که نیاز به ایمنی بالا و سایز بزرگ دارند، گزینه‌ای ایده‌آل محسوب می‌شوند.

هنگام خرید شیرآلات صنعتی برای دماهای پایین به چه نکاتی باید توجه کرد؟

مهم‌ترین موارد شامل محدوده دمای کاری واقعی، متریال Seat و Ball، نوع تست نشتی، استانداردهای بین‌المللی، طراحی مناسب برای تعمیرات و تجربه تأمین‌کننده در پروژه‌های مشابه است.
