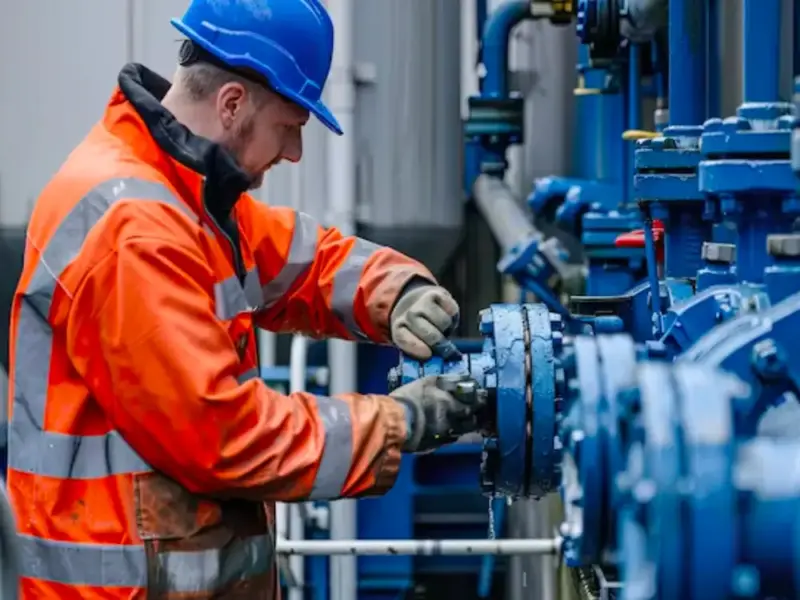

شیر یکطرفه دریچهای یا فنردار: کدام مناسبتر است؟
تصور کنید یک پمپ میلیون دلاری در خط تولید شما متوقف شود، فقط به این دلیل که شیر یکطرفه مناسب نصب نکردهاید! انتخاب درست شیر یکطرفه نه تنها از ضربه قوچ جلوگیری میکند، بلکه عمر تجهیزات و راندمان خط شما را تضمین میکند. در این مقاله، با بررسی فنی کامل، شما را در انتخاب بهترین شیر یکطرفه برای پروژههای صنعتی همراهی میکنیم.
مقدمه و اهمیت انتخاب شیر یکطرفه
در سیستمهای پایپینگ صنعتی، برگشت جریان سیال میتواند باعث مشکلات جدی شود: ضربه قوچ، آسیب به پمپها، کاهش راندمان و حتی توقف خط تولید. شیر یکطرفه یا Check Valve وسیلهای مکانیکی است که جریان را تنها در یک جهت عبور میدهد و بدون نیاز به اپراتور عمل میکند.
کاربران هدف: مهندسین فرآیند، مدیران خرید، پیمانکاران و متخصصان صنایع نفت، گاز، پتروشیمی و نیروگاهی.
دغدغه اصلی: انتخاب بین شیر دریچهای و فنردار بر اساس فشار، دما، نوع سیال و شرایط نصب.
توجه: اشتباه در انتخاب شیر یکطرفه میتواند باعث خسارتهای مالی و توقف طولانیمدت خط شود. در نتیجه، تصمیم آگاهانه بر اساس دادههای مهندسی و استانداردهای معتبر ضروری است.
شیر یکطرفه چیست و چگونه کار میکند؟
شیر یکطرفه وسیلهای مکانیکی است که تنها به جریان در یک جهت اجازه عبور میدهد. این شیرها بدون نیاز به عملگر یا اپراتور کار میکنند. به محض تغییر جهت جریان یا کاهش فشار، دیسک شیر بسته میشود و از برگشت سیال جلوگیری میکند.
اجزای اصلی شیر یکطرفه
بدنه (Body): پوسته اصلی که از چدن نشکن، فولاد کربنی یا استنلس استیل ساخته میشود. انتخاب متریال بسته به نوع سیال و دمای کاری اهمیت زیادی دارد.
دیسک/پلاگ (Disc/Plug): بخش متحرک که جریان را باز یا مسدود میکند. شکل و جنس دیسک تأثیر مستقیم روی افت فشار و عمر شیر دارد.
فنر (Spring): در شیر فنردار برای بستن سریع دیسک و جلوگیری از برگشت جریان. جنس فنر باید مقاوم در برابر خوردگی و تنشهای مکرر باشد.
نشیمنگاه (Seat): محل آببندی بین دیسک و بدنه. آببندی مناسب در فشارهای پایین و خطوط خورنده اهمیت زیادی دارد.
پین و لولا: در شیر دریچهای، دیسک روی پین میچرخد. طراحی دقیق پین و لولا عمر مفید شیر را افزایش میدهد.
انواع شیر یکطرفه و تفاوتها
Swing Check Valve
۱. شیر یکطرفه دریچهای (Swing Check Valve)
مکانیزم: دیسک به صورت آونگی روی یک پین میچرخد و با عبور جریان باز میشود.
مزایا:
افت فشار بسیار کم
مناسب برای دبی بالا و خطوط با سایز بزرگ
ساختار ساده و هزینه نگهداری پایین
معایب:
سرعت بستهشدن کم → احتمال ضربه قوچ
در خطوط عمودی عملکرد ضعیف دارد
برای سیالات با ذرات جامد مستعد گیر کردن است
شیر یکطرفه فنردار (Spring Check Valve)
۲. شیر یکطرفه فنردار (Spring Check Valve)
مکانیزم: دیسک با فشار جریان باز میشود و پس از افت فشار، فنر آن را سریعاً میبندد.
مزایا:
سرعت بالای بستهشدن → جلوگیری از ضربه قوچ
امکان نصب در خطوط افقی و عمودی
آببندی بهتر در فشارهای پایین
معایب:
افت فشار بیشتر نسبت به مدل دریچهای
هزینه اولیه بالاتر
فنر نیاز به نگهداری دورهای دارد
شیر یکطرفه یکی از مهمترین تجهیزات پایپینگ در صنایع نفت، گاز، پتروشیمی و نیروگاهی است که از برگشت جریان سیال جلوگیری میکند. برای آشنایی کامل با این نوع شیر و مکانیزم عملکرد آن، میتوانید مقاله «شیر یکطرفه (Check Valve) چیست؟» را مطالعه کنید.
کاربردها در صنایع مختلف
نفت و گاز: جلوگیری از برگشت نفت یا گاز به سمت پمپها و کمپرسورها.
پتروشیمی: خطوط اسید و مواد خورنده که نیازمند آببندی سریع و دقیق هستند.
نیروگاهی: در خطوط بخار و آب تغذیه بویلرها.
فولاد: در خطوط خنککاری آب گردش بالا.
آب و فاضلاب: جلوگیری از برگشت پساب به سمت پمپها.
سیستمهای HVAC: ممانعت از برگشت جریان در مدارهای سرمایشی/گرمایشی.
متریال و استانداردها
متریال رایج
چدن نشکن (Ductile Iron – GGG40): مناسب برای آب و فاضلاب.
فولاد کربنی (Carbon Steel – ASTM A216 WCB): مناسب برای بخار و سیالات صنعتی.
فولاد ضدزنگ (Stainless Steel – ASTM A351 CF8M): مقاوم در برابر خوردگی و اسید.
آلیاژهای خاص (Monel، Inconel): برای محیطهای خورنده شدید.
استانداردهای طراحی و ساخت
ASME B16.34: الزامات طراحی و فشار-دما
API 594: استاندارد شیرهای یکطرفه دیسکی و ویفری
EN 1092-1 / ASME B16.5: استاندارد فلنج اتصال
ASTM: استاندارد متریالهای مختلف
نکات طراحی و انتخاب مناسب
فشار و دما:
کلاس 150 و 300 → صنایع آب و بخار
کلاس 600 و بالاتر → پتروشیمی و نفت
نوع سیال:
تمیز و بدون ذرات → فنردار
سیالات با ذرات معلق → دریچهای
سایز خط:
سایز کوچک و متوسط → فنردار
سایز بزرگ (۸ اینچ به بالا) → دریچهای
محیط نصب:
افقی → هر دو نوع قابل استفاده
عمودی → فنردار کارایی بیشتری دارد
مقایسه کاربردی (جدول)
| معیار مقایسه | شیر یکطرفه دریچهای | شیر یکطرفه فنردار |
|---|---|---|
| سرعت بستهشدن | کند | سریع |
| احتمال ضربه قوچ | زیاد | کم |
| افت فشار | کمتر | بیشتر |
| نگهداری | ساده | پیچیدهتر |
| هزینه اولیه | کمتر | بیشتر |
| مناسب برای سایز بزرگ | بله | محدود |
| نصب عمودی | خیر | بله |
مثال واقعی از صنایع
در یک نیروگاه بخار، استفاده از شیر یکطرفه دریچهای باعث ایجاد ضربه قوچ و ترک در لولههای بویلر شد. پس از جایگزینی با مدل فنردار، مشکل کاملاً برطرف شد.
در یک خط انتقال آب خنککننده در کارخانه فولاد، به دلیل دبی بالا و نیاز به افت فشار کم، شیر یکطرفه دریچهای بهترین گزینه انتخاب شد.
تفاوت با تجهیزات مشابه
با شیر پروانهای یا دروازهای: آنها برای قطع/وصل جریان هستند، نه جلوگیری از برگشت.
با شیر توپی (Ball Valve): نیاز به اپراتور دارد، ولی شیر یکطرفه اتوماتیک عمل میکند.
پرسش و پاسخ (FAQ)
۱. کدام نوع شیر برای جلوگیری از ضربه قوچ مناسبتر است؟
شیر یکطرفه فنردار.
۲. آیا شیر دریچهای برای خطوط عمودی مناسب است؟
خیر، بهترین گزینه در خطوط عمودی فنردار است.
۳. استاندارد مرجع برای طراحی شیر یکطرفه چیست؟
ASME B16.34 و API 594.
۴. آیا شیر فنردار هزینه نگهداری بیشتری دارد؟
بله، به دلیل وجود فنر و قطعات داخلی.
۵. برای سیالات خورنده کدام متریال مناسب است؟
استنلس استیل CF8M یا آلیاژهای خاص.
۶. آیا میتوان از شیر یکطرفه در سیستم بخار استفاده کرد؟
بله، به شرط انتخاب متریال مناسب مثل فولاد کربنی یا استنلس استیل.
۷. در خطوط سایز بزرگ چه مدلی توصیه میشود؟
شیر یکطرفه دریچهای به دلیل افت فشار کم.
۸. آیا هر دو نوع قابلیت نصب فلنجی و دندهای دارند؟
بله، ولی در سایز کوچک معمولاً رزوهای و در سایز بزرگ فلنجی.
نتیجهگیری
انتخاب بین شیر یکطرفه دریچهای و فنردار به عوامل مختلفی مثل فشار، دما، نوع سیال، سایز خط و شرایط نصب بستگی دارد. اگر سرعت بستهشدن و جلوگیری از ضربه قوچ اولویت باشد، فنردار بهترین انتخاب است. اما اگر افت فشار کم و سایز بزرگ اهمیت بیشتری داشته باشد، دریچهای مناسبتر است.
