شیرآلات صنعتی چیست و چه کاربردی دارند؟
شیرآلات صنعتی، قلب تپندهی خطوط انتقال سیال در صنایع مختلف هستند.
از پالایشگاهها گرفته تا نیروگاهها و حتی تصفیهخانههای آب، کنترل جریان، فشار و ایمنی فرآیندها بدون استفاده از این تجهیزات عملاً غیرممکن است.
در این مقاله، از پایه تا پیشرفته، مفهوم شیرآلات صنعتی را بررسی میکنیم؛
از تعریف ساده و عملکرد اولیه گرفته تا استانداردهای فنی، جدول مقایسه، نکات انتخاب، نگهداری، و معرفی یکی از تأمینکنندگان معتبر این حوزه یعنی کیمیا تاسیسات مبین صنعت (KTMS).
📖 برای مطالعه واردات شیرآلات، مقالهی «واردات شیرآلات صنعتی از برندهای معتبر جهانی» در وبسایت کیمیا تاسیسات منتشر شده است.
تعریف شیرآلات صنعتی
به زبان ساده، شیرآلات صنعتی تجهیزاتی هستند که در مسیر لوله نصب میشوند تا بتوان جریان مایعات، گاز یا بخار را کنترل، قطع یا تنظیم کرد.
در نگاه مهندسی، هر شیر شامل اجزای زیر است:
بدنه (Body)
دیسک یا توپک (Disc / Ball)
نشیمنگاه (Seat)
ساقه (Stem)
عملگر (Actuator)
📍 کاربرد: از کنترل ساده آب در یک خط انتقال تا تنظیم دقیق بخار در واحدهای پتروشیمی.
عملکرد شیرآلات صنعتی (از ساده به پیشرفته)
در حالت عمومی، با چرخاندن یا فعالسازی عملگر، مسیر جریان باز یا بسته میشود.
اما در پروژههای صنعتی، پارامترهایی مثل فشار کاری (Pressure Rating)، دما (Temperature Range) و نوع سیال (Fluid Type) اهمیت زیادی دارند.
بهعنوان مثال:
در خطوط بخار نیروگاهی از شیر Globe با بدنه فولادی ASTM A105 استفاده میشود.
در سیالات خورنده پتروشیمی از شیر توپی استنلس استیل AISI 316 بهره میگیرند.
🔹 در مقالهی تخصصی «۵ کاربرد مهم شیرآلات صنعتی در پتروشیمی» میتوانید موارد استفادهی واقعی در صنایع پتروشیمی را ببینید.

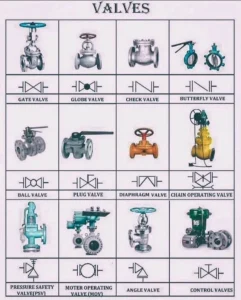

انواع شیرآلات صنعتی (بر اساس عملکرد و طراحی)
شیرها در دو دستهی اصلی تقسیم میشوند:
۱. شیرهای کنترلی (Control Valves)
۲. شیرهای قطع و وصل (On/Off Valves)
در جدول زیر، متداولترین انواع شیرها و ویژگیهای فنی آنها آورده شده است:
| نوع شیر | کاربرد اصلی | مزایا | معایب |
|---|---|---|---|
| Ball Valve (توپی) | قطع و وصل سریع جریان | نشتی پایین، نصب آسان | مناسب تنظیم ظریف نیست |
| Butterfly Valve (پروانهای) | کنترل جریانهای بزرگ | وزن سبک، قیمت اقتصادی | دقت پایینتر در کنترل |
| Gate Valve (کشویی) | قطع کامل جریان | مناسب خطوط فشار بالا | عمل باز و بسته طولانی |
| Globe Valve (زاویهای) | تنظیم دبی و فشار | کنترل دقیق و مقاوم | افت فشار نسبتاً بالا |
| Check Valve (یکطرفه) | جلوگیری از بازگشت جریان | عملکرد خودکار، بدون نیاز به اپراتور | کنترل دستی ندارد |
کاربرد شیرآلات صنعتی در صنایع مختلف
| صنعت | نقش شیرآلات | نوع شیر پیشنهادی |
|---|---|---|
| نفت و گاز | کنترل جریان نفت خام و گاز ترش | Gate / Globe / Check |
| پتروشیمی | تنظیم مواد خورنده و دما بالا | Ball / Plug / Globe |
| نیروگاهی | کنترل بخار و خطوط فشار بالا | Globe / Gate |
| آب و فاضلاب | کنترل و هدایت جریان آب | Butterfly / Check |
| صنایع غذایی و دارویی | انتقال مایعات بهداشتی | Sanitary Valve / Ball |
🔹 در بسیاری از پروژههای EPC کشور، کیمیا تاسیسات مبین صنعت (KTMS) تأمینکننده انواع شیرهای صنعتی مطابق استانداردهای API، ASME و DIN بوده است.
این مجموعه علاوه بر واردات، خدمات مشاوره فنی و انتخاب محصول مناسب بر اساس نوع سیال را نیز ارائه میدهد.
استانداردهای بینالمللی شیرآلات صنعتی
شناخت استانداردها برای انتخاب و تست شیرها حیاتی است:
| استاندارد | توضیح | کاربرد |
|---|---|---|
| ASME B16.34 | طراحی فشار و دما | تمامی شیرهای فلزی |
| API 600 / 602 / 608 | طراحی و تست برای نفت و گاز | شیرهای Gate، Globe، Ball |
| ISO 5208 / EN 12266 | تست نشتی و عملکرد | تمامی مدلها |
| MSS SP-61 | دستورالعمل تست نشتی نهایی | پیش از تحویل پروژه |
📘 منابع معتبر:
نحوه انتخاب شیرآلات صنعتی مناسب
در انتخاب شیر باید به فاکتورهای زیر توجه شود:
نوع سیال (مایع، گاز، بخار یا خورنده)
فشار کاری و دمای محیط
اندازه نامی (DN/NPS)
سرعت و دبی جریان
نوع عملگر (دستی، برقی، پنوماتیکی)
استاندارد مورد نیاز پروژه (API, ASME, ISO)
🔹 مهندسان کیمیا تاسیسات مبین صنعت معمولاً توصیه میکنند قبل از انتخاب نهایی، شرایط فرآیند با نمودار Pressure-Temperature Rating Chart مقایسه شود تا از نشت، کاویتاسیون یا خرابی زودهنگام جلوگیری گردد.
نگهداری و تعمیرات پیشگیرانه شیرآلات صنعتی
بازبینی فصلی اجزای مکانیکی و اورینگها
تمیزکاری نشیمنگاهها با محلولهای غیرخورنده
روانکاری منظم Stem و Actuator
بررسی تست نشتی طبق ISO 5208
ذخیرهسازی شیر در محیط خشک و بدون گردوغبار
💡 تجربه فنی از پروژههای واقعی KTMS:
در واحد تقطیر پالایشگاه بندرعباس، سرویس دورهای صحیح باعث افزایش عمر مفید شیرهای Gate تا ۴ سال بیشتر از میانگین استاندارد شد.
جدول مقایسه فنی متریال و محدوده کاری
| متریال بدنه | محدوده دما (°C) | فشار مجاز (bar) | مقاومت در برابر خوردگی |
|---|---|---|---|
| A105 (فولادی کربنی) | -29 تا +425 | تا 100 | متوسط |
| A182 F316 (استنلس استیل) | -40 تا +500 | تا 80 | بسیار بالا |
| Bronze (برنز) | -10 تا +220 | تا 40 | خوب |
| PVC / UPVC | 0 تا +60 | تا 16 | ضعیف در دما بالا |
جمعبندی
شیرآلات صنعتی، پایهی کنترل جریان در تمام صنایع فرآیندی هستند.
درک تفاوت انواع شیرها، آشنایی با استانداردها و انتخاب متناسب با نوع سیال میتواند از هدررفت انرژی، نشتی و آسیبهای تجهیزاتی جلوگیری کند.
برای استعلام قیمت، دریافت مشاوره فنی و انتخاب بهترین مدل شیر صنعتی، با کیمیا تاسیسات مبین صنعت (KTMS) تماس بگیرید:
📱 مشاوره واتساپ 🔗 محصولات شیرآلات صنعتی
سوالات متداول (FAQ)
۱. تفاوت شیر توپی و پروانهای چیست؟
شیر توپی برای قطع سریع جریان و جلوگیری از نشتی طراحی شده است، اما شیر پروانهای در خطوط با قطر بالا و نیاز به کنترل نسبی جریان کاربرد دارد.
۲. کدام نوع شیر برای خطوط نفت و گاز مناسبتر است؟
شیرهای Gate و Globe مطابق استاندارد API 600 برای فشار و دمای بالا بهترین عملکرد را دارند.
۳. آیا شیرهای استنلس استیل برای سیالات خورنده مناسباند؟
بله، شیرهای AISI 316 مقاوم در برابر اسیدها و محیطهای خورنده هستند و در صنایع پتروشیمی کاربرد زیادی دارند.
۴. عمر مفید شیرآلات صنعتی چقدر است؟
با نگهداری درست، شیرهای فولادی تا ۱۵ سال و شیرهای استنلس استیل تا ۲۰ سال عمر مفید دارند.
۵. از کجا شیرآلات صنعتی استاندارد تهیه کنیم؟
تأمینکنندگان معتبر مانند کیمیا تاسیسات مبین صنعت (KTMS) محصولات دارای گواهی API، ASME و ISO را عرضه میکنند.
