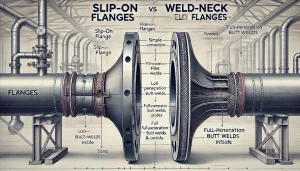

اتصالات جوشی یا فلنجی؟
اگر امروز فقط به هزینه اولیه اتصالات نگاه کنید، سه سال بعد ممکن است توقف خط تولید و هزینههای چند برابری گریبانگیر پروژه شما شود. انتخاب صحیح اتصالات، امنیت، کارایی و عمر طولانی خطوط صنعتی شما را تضمین میکند. انتخاب اشتباه میتواند منجر به نشتی، توقف تولید، خرابی تجهیزات و حتی خطرات ایمنی شود؛ بنابراین یک تصمیم مهندسی دقیق، سرمایهگذاری مطمئن برای آینده پروژه است.
مقدمه
انتخاب نوع اتصالات صنعتی در خطوط لولهکشی صنعتی، پتروشیمی، نفت، گاز و نیروگاهی، تأثیر مستقیم بر ایمنی، عملکرد و طول عمر تجهیزات دارد. اتصالات جوشی و فلنجی هر کدام مزایا و محدودیتهای خود را دارند و انتخاب درست به شرایط عملیاتی، فشار، دما، نوع سیال و نیاز به تعمیرات دورهای بستگی دارد.
در این مقاله، تفاوتها، مزایا، معایب، استانداردها و کاربردهای هر دو اتصال بررسی میشود تا مهندسین، مدیران پروژه و پیمانکاران بتوانند تصمیمی آگاهانه و اقتصادی اتخاذ کنند. همچنین نکات عملی نگهداری و تعمیرات نیز آورده شده است تا عمر مفید خطوط افزایش یابد.
اتصالات جوشی
اتصالات جوشی (Welded Connections)
تعریف و انواع:
اتصال جوشی به معنای اتصال دائم لوله، شیر یا تجهیزات با جوشکاری است. این نوع اتصال معمولاً در خطوط فشار و دمای بالا، خطوط سیالات خورنده و فرآیندهای حیاتی استفاده میشود.
انواع جوش رایج در صنعت:
Butt Weld (BW): لبه دو لوله به هم جوش داده میشوند؛ متداولترین نوع در خطوط فرآیندی.
Socket Weld (SW): لوله داخل اتصال قرار میگیرد و سپس جوش داده میشود؛ مناسب خطوط کوچک و فشار متوسط.
Fillet Weld: معمولاً برای اتصالات زاویهای یا تجهیزات جانبی استفاده میشود.
مزایا:
مقاومت مکانیکی و فشار بسیار بالا حتی در خطوط فشار بیش از 40 بار
کاهش نشتی و افت فشار به دلیل سطح صاف داخلی لوله
عمر طولانی و نیاز کمتر به تعمیرات
مناسب برای سیالات خورنده، خطرناک و هیدروکربنهای سنگین
پایداری بالا در محیطهای دما بالا و شوک حرارتی
معایب:
هزینه اولیه بالاتر به دلیل نیاز به جوشکاری و بازرسی
نیاز به تکنسین ماهر و تجهیزات تخصصی جوشکاری
تعمیر و تغییر مسیر دشوار و زمانبر
محدودیت در سرویس دورهای بدون توقف کامل خط
اتصالات فلنجی
اتصالات فلنجی (Flanged Connections)
تعریف و انواع:
اتصال فلنجی شامل دو قطعه لوله یا تجهیز است که با فلنج، واشر و پیچ به هم متصل میشوند. این نوع اتصال معمولاً در خطوط نیازمند سرویس دورهای، شیرآلات و تجهیزات با دسترسی آسان استفاده میشود.
انواع فلنج رایج:
Weld Neck Flange: فلنج جوشی با گردن بلند برای مقاومت بالا در فشار و دما
Slip-On Flange: فلنج ساده که لوله از داخل آن عبور داده میشود، نصب سریع و اقتصادی
Blind Flange: برای بستن انتهای خطوط و ایزوله کردن بخشهای خط
Threaded / Socket Flange: برای خطوط کوچک و فشار پایین
مزایا:
باز و بسته شدن راحت و سریع، مناسب تعمیرات دورهای
نصب ساده بدون نیاز به تجهیزات جوشکاری تخصصی
امکان جایگزینی آسان تجهیزات و شیرآلات
تطبیقپذیری با انواع تجهیزات و سیستمهای موجود
معایب:
افت فشار نسبی بیشتر نسبت به اتصال جوشی
مقاومت مکانیکی کمتر در فشار و دمای بالا
احتمال نشتی در صورت نصب یا واشر نامناسب
نیاز به نگهداری و بازدید دورهای
اتصالات جوشی یا فلنجی
مقایسه مهندسی اتصالات جوشی و فلنجی
| معیار | اتصال جوشی | اتصال فلنجی | توضیح مهندسی |
|---|---|---|---|
| فشار کاری | بسیار بالا (PN 40+) | متوسط تا بالا (PN 16–40) | جوش مقاومت بیشتری در فشار بالا دارد |
| دمای کاری | -50°C تا +450°C | -20°C تا +300°C | فلنج برای دماهای متوسط مناسبتر است |
| باز و بسته شدن | ندارد | دارد | جوش دائمی، فلنج تعمیر آسان |
| افت فشار | کم | نسبتاً بیشتر | جوش سطح داخلی صاف دارد، فلنج کمی افت ایجاد میکند |
| هزینه اولیه | بالا | پایینتر | جوش نیاز به تکنسین و بازرسی دارد |
| تعمیر و نگهداری | دشوار | آسان | فلنج قابل جداسازی است |
| ایمنی در سیالات خورنده | بسیار بالا | متوسط | جوش خطر نشت را کاهش میدهد |
| نصب سریع | خیر | بله | فلنج برای پروژههای با سرویس دورهای مناسبتر است |
| عمر مفید | طولانی | متوسط | جوش کمتر نیاز به نگهداری دارد |
کاربردها در صنایع ایران
| صنعت | اتصالات جوشی | اتصالات فلنجی | مثال واقعی |
|---|---|---|---|
| پتروشیمی | خطوط فشار و دمای بالا، سیالات خورنده | خطوط سرویس و شیرآلات | لوله انتقال اسید کلریدریک با BW |
| نفت و گاز | خطوط انتقال نفت و گاز فشار بالا | ایستگاههای شیرآلات | خط لوله نفت خام با جوش BW |
| نیروگاه | خطوط بخار و آب داغ | اتصالات شیرآلات | بخار توربین با فلنج Weld Neck |
| فولاد و آب و فاضلاب | خطوط فرآیندی متوسط | خطوط سرویسپذیر | لوله خروجی فاضلاب با Slip-On |
نکات عملی مهندسی:
فشار و دما: خطوط با فشار و دمای بالا نیاز به جوشکاری دارند.
دسترسی و تعمیرات: خطوط با نیاز به سرویس دورهای، فلنجی انتخاب مناسبتری است.
نوع سیال: سیالات خورنده و خطرناک → جوشی ارجح است.
هزینه و زمان نصب: جوش اولیه طولانیتر اما عملکرد بهتر است.
نکات نگهداری و استفاده صحیح
بازرسی دورهای پیچها و واشرهای فلنج
روانسازی و کنترل فشار خطوط
ثبت و نظارت بر تغییرات دما و فشار در خطوط جوشی
نگهداری اسناد و گواهی بازرسی تجهیزات
برای انتخاب بهترین اتصالات جوشی یا فلنجی و دریافت مشاوره تخصصی مهندسی، میتوانید همین حالا با کارشناسان کیمیا تاسیسات مبین صنعت تماس بگیرید یا فرم استعلام قیمت را پر کنید.
📞 09129688163
سوالات متداول (FAQ)
آیا اتصالات فلنجی میتوانند فشار بالای 40 بار را تحمل کنند؟
معمولاً فلنجها تا PN 40 مناسب هستند، فشارهای بالاتر نیازمند اتصال جوشی است.
تعمیر اتصال جوشی چگونه است؟
نیاز به برش و جوش مجدد دارد و زمانبر است.
احتمال نشتی فلنجها چقدر است؟
اگر نصب صحیح انجام نشود، احتمال نشتی وجود دارد.
هزینه نصب کدام کمتر است؟
فلنجی به دلیل نصب سریع و عدم نیاز به جوشکاری اولیه.
اتصال جوشی برای کدام شرایط مناسبتر است؟
فشار بالا، دما بالا و سیالات خورنده.
استاندارد ASME و ASTM چه کمکی میکنند؟
تضمین کیفیت، دوام، مقاومت مکانیکی و ایمنی خطوط را فراهم میکنند.
