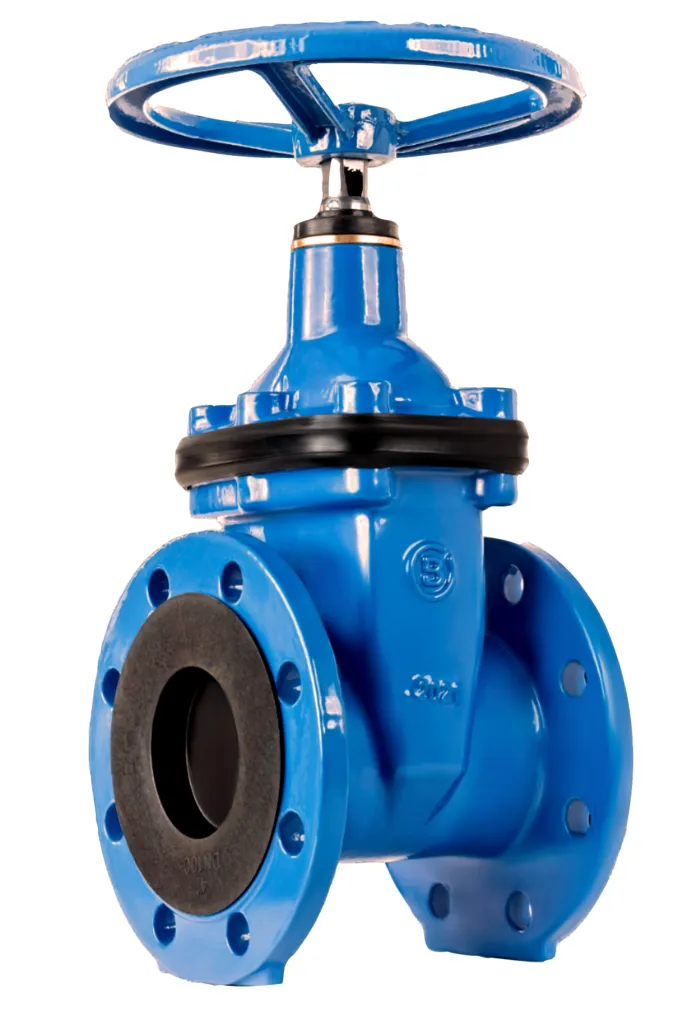

معرفی و اهمیت محصول شیر کشویی چدنی فلنجدار PN16
شیر کشویی چدنی فلنجدار PN16 با زبانه لاستیکی EPDM نوع F4، یک محصول کلیدی در شبکههای انتقال سیالات است. نوع F4 به دلیل طول نصب کوتاه، مناسب فضای محدود و اتاقکهای شیر در پروژههای شهری و صنعتی است.
این شیر با بدنه چدنی مقاوم (GGG40/GGG50) و پوشش اپوکسی پودری، مقاومت بالایی در برابر خوردگی و کلر دارد و میتواند در آب آشامیدنی، فاضلاب نیمهتصفیه شده و آب خام استفاده شود.
کاربرد این شیر تنها محدود به قطع و وصل جریان نیست؛ بلکه افت فشار پایین، قابلیت سرویس دورهای، و طول عمر بالا، آن را برای پروژههای صنعتی و شهری به یک گزینه اقتصادی و مهندسی تبدیل میکند.
ویژگیها و مشخصات فنی شیر کشویی چدنی فلنجدار PN16
اتصال فلنجدار: EN 1092-2، PN16
زبانه لاستیکی: EPDM مطابق EN 681-1
تست هیدرواستاتیک: EN 12266-1
دمای مجاز سیال: 0–80°C
فشار کاری: PN16
نصب: افقی و عمودی
پوشش: اپوکسی پودری 250–300 μm
جدول سایز و مشخصات فنی شیر کشویی چدنی فلنجدار PN16
| سایز اینچ | معادل mm | فشار کاری PN16 (bar) | دمای مجاز (°C) |
|---|---|---|---|
| 1.1/2″ | 40 mm | 16 | 0–80 |
| 2″ | 50 mm | 16 | 0–80 |
| 2.1/2″ | 65 mm | 16 | 0–80 |
| 3″ | 80 mm | 16 | 0–80 |
| 4″ | 100 mm | 16 | 0–80 |
| 5″ | 125 mm | 16 | 0–80 |
| 6″ | 150 mm | 16 | 0–80 |
| 8″ | 200 mm | 16 | 0–80 |
| 10″ | 250 mm | 16 | 0–80 |
| 12″ | 300 mm | 16 | 0–80 |
«برای مشاهده سایر شیرآلات صنعتی با فشار و جنسهای مختلف، میتوانید دسته شیرآلات صنعتی ما را بررسی کنید.»
جدول مقایسه زبانه لاستیکی و فلزی در شیر کشویی
| ویژگی | زبانه لاستیکی (EPDM/Rubber) | زبانه فلزی (Metal-to-Metal) |
|---|---|---|
| آببندی | بسیار خوب، حتی در فشار پایین | متوسط، ممکن است نیاز به فشار بالا یا گسکت داشته باشد |
| مقاومت در برابر خوردگی | عالی در آب آشامیدنی و فاضلاب نیمهتصفیه شده | نیاز به پوشش ضدخوردگی برای آب و سیالات خورنده |
| تحمل فشار | PN16–PN25 | PN16 تا PN40+ بسته به جنس فلز |
| دمای کاری | 0–80°C | تا 200°C+ بسته به فلز |
| افت فشار / جریان | کم و یکنواخت | نسبتاً بالاتر |
| سر و صدا هنگام باز و بسته شدن | کم | بیشتر |
| هزینه نگهداری | پایین | بالاتر |
| کاربرد مناسب | آبرسانی شهری، آتشنشانی، شبکه دفنی، کشاورزی | پتروشیمی، خطوط بخار، سیالات روغنی یا خورنده با دمای بالا |
💡 نکته کاربردی برای پروژهها:
اگر شبکه آب شهری یا پروژه دفنی دارید → زبانه لاستیکی F4 بهترین گزینه است.
اگر دما و فشار سیال بالاست یا سیال خورنده است → زبانه فلزی مناسبتر است.
مزایا و کاربردها شیر کشویی چدنی فلنجدار PN16
مزایا:
آببندی صددرصدی با زبانه EPDM
افت فشار پایین در مسیر سیال
قابلیت سرویس دورهای بدون نیاز به جایگزینی کل شیر
مقاومت در برابر کلر و رسوبگیری
کاربردها با مثالهای مهندسی:
شبکه آب شهری: مدیریت جریان آب در خطوط شهری با فشار PN16
آتشنشانی: استفاده در ایستگاههای پمپاژ و سیستمهای اضطراری
صنایع: پتروشیمی و نیروگاهها برای آب خنککننده و سیالات غیرخورنده
کشاورزی مدرن: سیستمهای آبیاری تحت فشار و شبکههای توزیع آب
ساختمانهای بلند مرتبه: کنترل جریان آب سرد و گرم و پمپاژ
«اگر به دنبال شیرآلات چدنی فلنجدار و ویفری هستید، مجموعه ما در شیرآلات چدنی را بررسی کنید.»
نکات نصب و استفاده صحیح شیر کشویی چدنی
شیر باید در حالت Fully Open یا Fully Closed قرار گیرد.
استفاده از گسکت و پیچ استاندارد مطابق EN 1514-1
تراز بودن فلنجها جهت جلوگیری از تنش بدنه
چکلیست نصب:
بررسی سالم بودن زبانه قبل از نصب
تنظیم پیچها با گشتاور استاندارد
تست فشار اولیه قبل از بهرهبرداری
نگهداری و سرویس محصول
باز و بسته کردن دورهای جهت جلوگیری از رسوبگیری
بررسی سالانه پوشش اپوکسی و رنگ بدنه
تعویض زبانه در صورت مشاهده نشتی
طول عمر زبانه: ۱۰–۱۵ سال در شبکه آب شهری
مقایسه با محصولات جایگزین
| ویژگی / محصول | شیر کشویی چدنی PN16 F4 | شیر پروانهای (Butterfly) | شیر توپی (Ball Valve) | شیر کشویی زبانه فلزی |
|---|---|---|---|---|
| آببندی | خیلی خوب (زبانه EPDM) | خوب تا متوسط | بسیار خوب | خوب تا متوسط |
| کمترین افت فشار | خیلی کم | کم | بسیار کم | کم |
| فشار کاری معمول | PN16 | up to PN16 | تا PN40+ | تا PN40+ |
| دمای کاری | 0–80°C | 0–100°C | 0–200°C+ | 0–200°C+ |
| طول نصب | کوتاه (F4) | بسیار کوتاه | کوتاه | بلندتر نسبت به F4 |
| سرعت باز/بسته شدن | آهسته | خیلی سریع | خیلی سریع | آهسته |
| هزینه اولیه | متوسط | پایین | بالا | بالا |
| هزینه نگهداری | کم | کم | متوسط | بالا |
| انعطاف در فضاهای محدود | خیلی خوب | عالی | عالی | کمتر |
| مناسب برای ذرات جامد | متوسط | بهتر | بهتر | متوسط |
| مناسب برای سیالات روغنی/خورنده | خیر | بستگی به آببندی | بله | بله |
استانداردها و مراجع
EN 1092-2 – فلنجها
EN 12266-1 – تست هیدرواستاتیک
EN 681-1 – آببندی لاستیکی
ASTM A536 – مواد بدنه چدنی
جمعبندی
شیر کشویی چدنی فلنجدار PN16 مدل F4 گزینهای اقتصادی، مقاوم و با عمر طولانی برای شبکه آب، آتشنشانی و پروژههای صنعتی است.
📞 برای استعلام فوری قیمت، دریافت دیتاشیت و مشاوره پروژهای با کیمیا تاسیسات مبین صنعت تماس بگیرید.
سوالات متداول (FAQ)
1️⃣ شیر کشویی چدنی PN16 F4 برای چه نوع سیالاتی مناسب است؟
✔ مناسب آب آشامیدنی، فاضلاب نیمهتصفیه شده و سیالات غیرخورنده با دمای 0–80°C است. برای سیالات خورنده یا روغنی، نسخه با زبانه فلزی توصیه میشود.
2️⃣ تفاوت شیر کشویی F4 و F5 چیست؟
✔ F4 دارای طول نصب کوتاهتر و مناسب فضاهای محدود است، در حالی که F5 طول نصب بیشتری دارد و تعمیرپذیری آسانتری ارائه میدهد.
3️⃣ طول عمر زبانه لاستیکی شیر کشویی چقدر است؟
✔ عمر مفید زبانه لاستیکی EPDM بین ۱۰ تا ۱۵ سال در شبکه آب شهری و آتشنشانی است، با سرویس دورهای طولانیتر میشود.
4️⃣ آیا شیر کشویی چدنی PN16 F4 نیاز به سرویس دورهای دارد؟
✔ بله. باز و بسته کردن دورهای شیر، بررسی رنگ اپوکسی و چک کردن نشتی زبانه توصیه میشود تا عمر طولانی و عملکرد مطمئن حفظ شود.
5️⃣ آیا میتوان شیر کشویی F4 را در خطوط فشار بالا یا دمای بالا استفاده کرد؟
✔ زبانه لاستیکی برای فشار PN16 و دمای 0–80°C مناسب است. برای فشار یا دمای بالاتر، شیر با زبانه فلزی یا فولادی پیشنهاد میشود.
