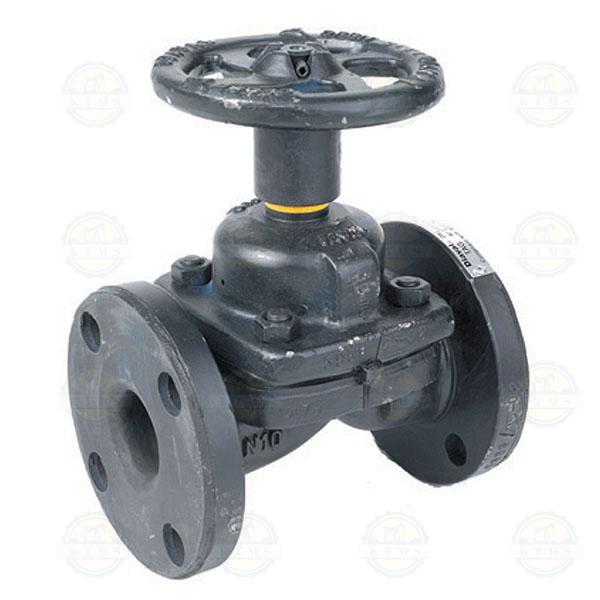

شیر دیافراگمی PN16 چدنی SAUNDERS
معرفی محصول و اهمیت آن در صنعت
شیر دیافراگمی PN16 برند SAUNDERS یک تجهیز حیاتی برای کنترل دقیق جریان سیالات است. در صنایع شیمیایی، غذایی، دارویی، نیروگاهی و تصفیه آب، کیفیت عملکرد شیر مستقیماً بر عملکرد کل سیستم و ایمنی تجهیزات تأثیر دارد.
این شیر با طراحی دیافراگمی انعطافپذیر:
جریان سیال را بدون نشت کنترل میکند
تماس فلز با سیال را به حداقل میرساند
نیاز به تعمیرات مکرر را کاهش میدهد
کاربرد این شیر در پروژههای حساس باعث کاهش هزینه عملیاتی، افزایش طول عمر تجهیزات و بهبود ایمنی خطوط میشود.
شیر دیافراگمی با روکش لاستیکی – تولیدکننده شیرآلات صنعتی
طراحی فنی و عملکرد شیر دیافراگمی PN16
شیر دیافراگمی PN16 از یک دیافراگم انعطافپذیر برای قطع، وصل یا تنظیم جریان استفاده میکند.
ویژگیهای طراحی فنی:
دیافراگم لاستیکی مقاوم (EPDM/PTFE) که در تماس با سیالات خورنده طول عمر بالایی دارد
بدنه چدنی مقاوم مطابق ASTM A126
طراحی بدون نشتی → کاهش خطر خرابی تجهیزات و آلودگی سیال
کنترل جریان نرم و یکنواخت حتی در فشار PN16
نصب و تعویض سریع دیافراگم
مثال واقعی: در یک کارخانه آب معدنی، شیر دیافراگمی SAUNDERS جریان آب تصفیهشده را قبل از خط پرکن کنترل کرد، بدون اینکه کیفیت آب کاهش یابد یا نیاز به نگهداری مکرر باشد.
ویژگیها و مشخصات فنی شیر دیافراگمی PN16
| ویژگی | مشخصات |
|---|---|
| نوع شیر | دیافراگمی (Diaphragm Valve) |
| فشار کاری | PN16 |
| جنس بدنه | چدن (Cast Iron) ASTM A126 |
| جنس دیافراگم | EPDM / PTFE مقاوم به خوردگی |
| دمای کاری | تا 120°C (بسته به نوع دیافراگم) |
| کاربرد | قطع و وصل سیالات، کنترل دقیق جریان |
| استانداردها | ISO 9001، ISO/TS 29001، ANSI/ASME B16.34 |
| نوع اتصال | فلنجی مطابق ANSI/ASME B16.5 |
کاربرد شیر دیافراگمی
مزایا و کاربردهای صنعتی شیر دیافراگمی PN16
مزایا و فواید فنی شیر دیافراگمی SAUNDERS
| مزیت | توضیح فنی و اهمیت |
|---|---|
| کنترل جریان دقیق و نرم | دیافراگم انعطافپذیر جریان سیال را بدون ضربه و لرزش کنترل میکند و از شوک سیستم جلوگیری میشود. |
| طراحی بدون تماس فلز با سیال | کاهش خوردگی، جلوگیری از آلودگی سیال و افزایش طول عمر تجهیزات. |
| عمر طولانی و نگهداری آسان | تعویض سریع دیافراگم و حداقل نیاز به سرویس مکرر. |
| مقاومت بالا در برابر خوردگی و سایش | مناسب سیالات خورنده، اسیدی، بازی و خطوط با ذرات معلق. |
| عملکرد ایمن در فشار PN16 | تحمل فشار کاری استاندارد بدون خطر نشت یا شکست تجهیزات. |
| نصب و تعویض سریع دیافراگم | کاهش زمان توقف خط و هزینههای عملیاتی. |
| کاهش هزینههای عملیاتی و نگهداری | حذف نیاز به تجهیزات جانبی برای کنترل جریان یا صافی اضافی. |
| مناسب برای خطوط حساس صنایع غذایی و دارویی | جلوگیری از تماس فلز با سیال و حفظ بهداشت خطوط تولید. |
| قابلیت استفاده در سیستمهای بهداشتی و صنعتی | طراحی انعطافپذیر برای آب، روغن، محلولهای شیمیایی و بخار کم فشار. |
| پایداری عملکرد در دمای بالا | دیافراگمهای PTFE/EPDM تا 120°C عملکرد دقیق دارند. |
کاربردهای صنعتی شیر دیافراگمی PN16
| کاربرد | توضیح و مثال مهندسی |
|---|---|
| صنایع شیمیایی و پتروشیمی | کنترل اسیدها، بازها، محلولهای شیمیایی حساس و خطوط فرآیندی دقیق. مثال: خطوط انتقال اسید رقیق و بازها در پتروشیمی. |
| صنایع غذایی و دارویی | کنترل جریان مواد بهداشتی، شیر، روغن، عصارهها بدون آلودگی فلزی. مثال: خطوط پرکن نوشیدنی یا داروخانه صنعتی. |
| آب و فاضلاب | قطع و وصل جریان آب و فاضلاب صنعتی، حفاظت از پمپها و تجهیزات جانبی. مثال: خطوط تصفیه آب شهری یا صنعتی. |
| سیستمهای HVAC و نیروگاهی | کنترل جریان آب و بخار کم فشار برای تهویه و توربینها. مثال: خطوط آب تغذیه دیگ بخار در نیروگاهها. |
| صنایع نفت و گاز | کنترل سیالات سبک و نیمهخورنده در خطوط فرعی و سیستمهای بسته. مثال: خطوط برگشتی مایعات فرایندی در پالایشگاه. |
| صنایع فرآوری و تولید مواد شیمیایی خاص | محافظت از تجهیزات حساس با جریان دقیق و بدون نشتی. مثال: خطوط واکنشهای شیمیایی در آزمایشگاههای صنعتی یا خطوط تولید ریزشیمی. |
| صنایع دریایی و کشتیسازی | کنترل آب و سیالات با مقاومت بالا در محیطهای خورنده دریایی. مثال: خطوط خنککننده موتور و دیگ بخار کشتی. |
| کاربردهای بهداشتی و حساس | استفاده در خطوط تولید دارو، غذا و نوشیدنی که نیاز به ایمنی و بهداشت بالا دارد. |
نکات نصب، راهاندازی و ایمنی
اطمینان از تراز مناسب قبل از نصب
فشار کاری نباید بالاتر از PN16 باشد
استفاده از ابزار سازگار با دیافراگم برای باز و بسته کردن
کنترل دمای سیال و جلوگیری از شوک حرارتی ناگهانی
نگهداری، سرویس و افزایش عمر مفید
بازبینی و تمیزکاری دیافراگم هر ۳–۶ ماه
تعویض سریع دیافراگم آسیبدیده یا خورده شده
استفاده از مواد سازگار با EPDM یا PTFE
جلوگیری از فشار بیش از PN16 و دمای بالاتر از 120°C
شیرهای دیافراگمی
مقایسه مهندسی با محصولات جایگزین
جدول مقایسه فنی شیر دیافراگمی SAUNDERS با شیر دیافراگمی معمولی و گلوب ولو:
| ویژگی / پارامتر | شیر دیافراگمی SAUNDERS PN16 | شیر دیافراگمی معمولی بازار | گلوب ولو صنعتی |
|---|---|---|---|
| کنترل جریان | نرم، دقیق و بدون ضربه | لرزشی و کمتر دقیق | متوسط، احتمال شوک در باز و بسته شدن |
| نشت سیال | تقریباً صفر | ممکن است در بلندمدت نشتی داشته باشد | ممکن است در فشار بالا نشتی ایجاد شود |
| مقاومت خوردگی | بسیار بالا (EPDM/PTFE، بدون تماس فلز با سیال) | متوسط، اغلب دیافراگم استاندارد | متوسط، فلز با سیال تماس دارد و مستعد خوردگی |
| طول عمر دیافراگم | طولانی – طراحی صنعتی | کوتاهتر، نیاز به تعویض مکرر | ندارد، عمر فلز بسته به شرایط سیال |
| نگهداری و سرویس | آسان، تعویض سریع دیافراگم | دشوار و زمانبر | نسبتاً آسان، ولی نیاز به تجهیزات اضافی برای سرویس |
| حداکثر فشار کاری | PN16 (16 بار) استاندارد صنعتی | معمولاً کمتر، محدود به فشار سبک | بسته به طراحی، گاهی تا PN25 قابل استفاده |
| دمای کاری | تا 120°C (بسته به دیافراگم) | کمتر از 100°C در بسیاری مدلها | متغیر، بستگی به جنس ولو دارد |
| کاربرد صنعتی | صنایع شیمیایی، غذایی، دارویی، آب و فاضلاب، HVAC، نیروگاهی | صنایع سبک و عمومی | صنایع عمومی، خطوط آب و بخار معمولی |
| قابلیت اطمینان در خطوط حساس | بسیار بالا، مناسب پروژههای EPC و خطوط حساس | پایینتر، مناسب پروژههای غیرحساس | متوسط، در فشار بالا نیاز به نظارت |
| هزینه عملیاتی بلندمدت | پایین – کاهش نگهداری و توقف خط | بالا – نیاز به تعویض مکرر و خرابی تجهیزات | متوسط – نیاز به تجهیزات جانبی برای کنترل جریان |
استانداردها و مراجع بینالمللی
ISO 9001 / ISO/TS 29001: مدیریت کیفیت و استاندارد سیستم
ASTM A126: جنس چدن بدنه
ANSI/ASME B16.34: طراحی فشار و اتصالات استاندارد
ANSI/ASME B16.5: استاندارد ابعاد فلنجها
جمعبندی
شیر دیافراگمی PN16 چدنی SAUNDERS انتخابی ایمن، دقیق و مقاوم برای پروژههای حساس صنعتی است. با دیافراگم EPDM/PTFE، کنترل جریان بدون نشت و نگهداری آسان را تضمین میکند.
📞 تماس و مشاوره فوری:09129688163
سوالات متداول (FAQ)
شیر دیافراگمی PN16 چیست و چه تفاوتی با گلوب ولو دارد؟
شیر دیافراگمی PN16 یک ولو صنعتی با دیافراگم انعطافپذیر است که جریان سیال را به صورت دقیق کنترل یا قطع میکند. تفاوت اصلی با گلوب ولو در این است که تماس فلز با سیال در آن حداقل است و نشت بسیار کمتر، عمر طولانیتر و نگهداری آسانتری دارد.
تا چه دمایی میتوان از شیر دیافراگمی PN16 استفاده کرد؟
بسته به جنس دیافراگم، دمای کاری شیر دیافراگمی تا ۱۲۰°C قابل استفاده است. برای دیافراگمهای EPDM معمولاً تا ۱۲۰°C و برای PTFE مقاومت به دماهای بالاتر نیز وجود دارد.
شیر دیافراگمی PN16 برای کدام صنایع مناسب است؟
مناسب صنایع شیمیایی، غذایی، دارویی، آب و فاضلاب، HVAC و نیروگاهی است. این شیر به ویژه برای خطوط حساس با سیالات خورنده و نیاز به کنترل دقیق جریان مناسب است.
آیا شیر دیافراگمی PN16 قابل تعمیر و نگهداری است؟
بله، دیافراگم قابل تعویض است و طراحی شیر به گونهای است که باز و بسته کردن سریع دیافراگم و سرویس آسان انجام میشود. بازبینی دورهای توصیه میشود تا عمر مفید شیر افزایش یابد.
استانداردهای بینالمللی شیر دیافراگمی SAUNDERS چیست؟
این شیر مطابق ISO 9001، ISO/TS 29001، ASTM A126 و ANSI/ASME B16.34 طراحی و تولید شده است که تضمین کیفیت و عملکرد در پروژههای صنعتی حساس را فراهم میکند.
