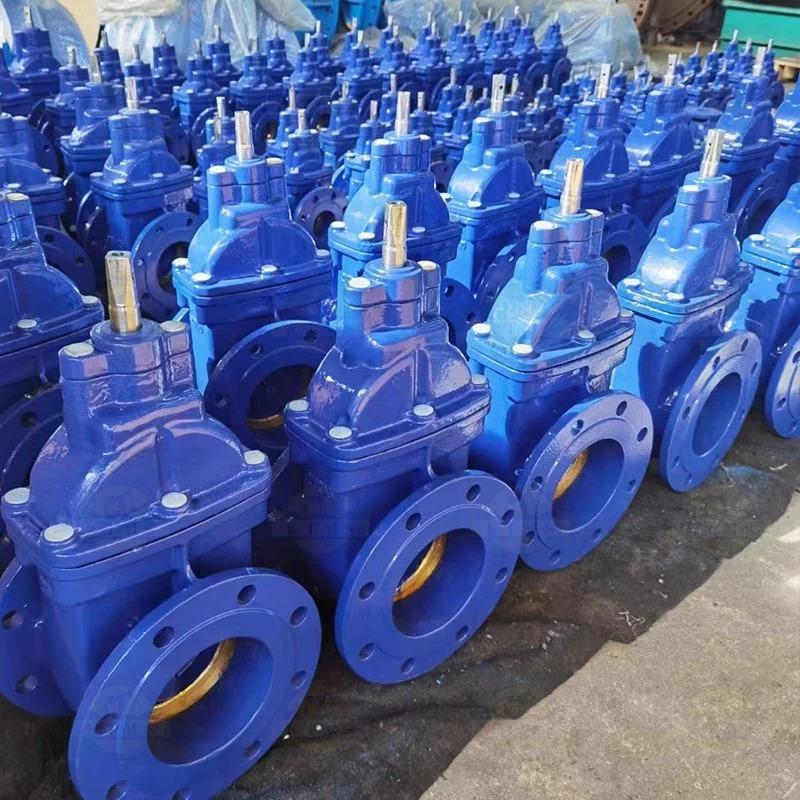

شیر کشویی چدنی فلنجدار PN10 زبانه فلزی F4

معرفی محصول

شیر کشویی چدنی فلنجدار PN10 زبانه فلزی F4 با بدنه چدنی، یکی از کلیدی‌ترین تجهیزات در سیستم‌های صنعتی فشار متوسط و بالا است. این شیرها با طراحی فلنجدار امکان نصب آسان روی خطوط لوله را فراهم می‌کنند و زبانه فلزی F4 مقاومت عالی در برابر سایش و خوردگی ارائه می‌دهد.

این محصول نه تنها دوام بالا دارد، بلکه با طیف سایز گسترده از 1½ تا 18 اینچ مناسب طیف وسیعی از پروژه‌های صنعتی است، از خطوط انتقال نفت و گاز گرفته تا پالایشگاه‌ها و پتروشیمی‌ها.

جدول سایزها و مشخصات فنی شیر کشویی چدنی فلنجدار PN10

در این بخش جدول استاندارد ابعاد و مشخصات فنی مرجع شیر کشویی فلنجدار PN10 آورده شده است. این اطلاعات از منابع استاندارد ابعاد DIN و flange drilling tables استخراج شده‌اند که برای انتخاب، نصب و ارزیابی مهندسی محصول بسیار کاربردی هستند.

📌 این اعداد بر اساس استاندارد ابعاد DIN2501 برای فلنج PN10 و اطلاعات کاتالوگ عمومی شیرهای فلنجدار تهیه شده‌اند. در استانداردهای flange drilling، قطر درجه PN10 برای سایزهای مختلف طبق جدول‌های DIN مشخص می‌شود و برای انتخاب نشستن صحیح در خط لوله قابل استناد است.

این نوع شیر در صنایع نفت، گاز، پتروشیمی و خطوط صنعتی فشار بالا کاربرد دارد. اگر به دنبال شیرآلات صنعتی هستید، تمامی محصولات ما در این دسته قابل دسترسی هستند.

شیر کشویی چدنی فلنجدار PN10 زبانه فلزی F4

ویژگی‌ها و مزایا شیر کشویی چدنی فلنجدار PN10

1️⃣ ساختار فلنجدار استاندارد PN10

• طراحی فلنجدار این شیرها امکان نصب آسان روی خطوط لوله صنعتی را فراهم می‌کند.

• استاندارد DIN2501 / ISO5752 تضمین می‌کند که فلنج‌ها با انواع گسکت و پیچ‌های استاندارد مطابقت داشته باشند.

• مناسب برای خطوط فشار متوسط (PN10) در صنایع نفت، گاز، پتروشیمی و آب.

2️⃣ زبانه فلزی F4 مقاوم در برابر سایش و خوردگی

• زبانه فلزی از جنس F4 مقاومت بالایی در برابر خوردگی شیمیایی و سایشی ارائه می‌دهد.

• مناسب برای سیالات با دما و فشار متوسط.

• طول عمر طولانی، کاهش هزینه‌های نگهداری و جایگزینی.

3️⃣ بدنه چدنی با دوام بالا

• بدنه از چدن مقاوم به فشار و ضربه ساخته شده است.

• تحمل دماهای صنعتی تا حدود ۱۰۰–۱۵۰ درجه سانتی‌گراد برای کاربردهای استاندارد PN10.

• مقاومت بالا در برابر فرسایش و لرزش خطوط لوله، مخصوصاً در پروژه‌های طولانی‌مدت.

4️⃣ طیف گسترده سایزها

• محدوده 1½ اینچ تا 18 اینچ تمامی نیازهای صنعتی را پوشش می‌دهد.

• انتخاب سایز مناسب برای جریان‌های مختلف و فشارهای متفاوت با استفاده از جدول سایزها آسان است.

• کاربران می‌توانند با یک صفحه محصول، کل محدوده سایزها را مشاهده و مقایسه کنند.

5️⃣ عملکرد بدون نشتی و کنترل دقیق جریان

• طراحی دقیق زبانه و آب‌بندی باعث کنترل کامل جریان مایع یا گاز می‌شود.

• کاهش خطر نشتی و آسیب به خطوط لوله.

• مناسب برای سیالات حساس و پروژه‌های حساس به دما و فشار.

6️⃣ نگهداری و تعمیر آسان

• باز و بسته شدن ساده زبانه باعث سهولت در سرویس دوره‌ای و تعمیرات می‌شود.

• امکان تعویض زبانه یا آب‌بندی بدون نیاز به باز کردن کل خط لوله (بسته به طراحی)

• کاهش هزینه‌های عملیاتی و افزایش طول عمر محصول.

شیر کشویی چدنی فلنجدار PN16 زبانه فلزی F4 مناسب خطوط صنعتی با فشار بالا است. برای مشاهده سایر محصولات این دسته می‌توانید به دسته شیرآلات چدنی مراجعه کنید.

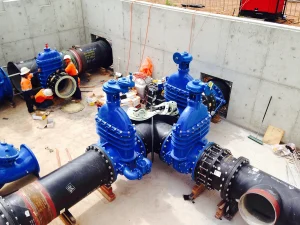

کاربرد شیر کشویی فلنجدار PN10

7️⃣ کاربرد صنعتی چندمنظوره

• مناسب برای صنایع نفت، گاز و پتروشیمی، آب و فاضلاب، نیروگاه‌ها، سیستم‌های HVAC و سایر خطوط صنعتی.

• با توجه به جنس و طراحی، می‌تواند برای سیالات خنثی و خورنده ملایم مورد استفاده قرار گیرد.

8️⃣ استانداردها و اطمینان کیفیت

• طراحی و ساخت مطابق استانداردهای بین‌المللی: ASTM A216 WCB، EN 1074، ISO 7259

• تضمین ایمنی، عملکرد بهینه و همخوانی با خطوط صنعتی استاندارد

• داده‌های فنی قابل استناد برای مهندسین و مدیران خرید.

9️⃣ صرفه‌جویی در هزینه و زمان

• یک محصول جامع با طیف سایز کامل → کاهش نیاز به خرید چندین نوع شیر

• نصب سریع و نگهداری آسان → کاهش زمان توقف خط

• دوام بالا → کاهش هزینه جایگزینی و نگهداری دوره‌ای

استانداردها شیر کشویی چدنی فلنجدار PN10

این محصول مطابق با استانداردهای بین‌المللی طراحی و ساخته شده است:

• ASTM A216 WCB

• EN 1074

• ISO 7259

استانداردها تضمین می‌کنند که محصول قابلیت استفاده در پروژه‌های صنعتی با فشار و دما مشخص را دارد و همواره ایمنی و عملکرد بهینه را ارائه می‌کند.

نصب، استفاده صحیح و نگهداری

1. بررسی فشار و دما قبل از نصب

2. روانکاری زبانه در صورت نیاز برای کاهش اصطکاک

3. بازدید دوره‌ای و سرویس فصلی برای افزایش طول عمر

4. استفاده از واشر و اتصالات مناسب مطابق استاندارد

رعایت این نکات باعث می‌شود شیر کشویی عملکرد طولانی و بدون مشکل داشته باشد و از خرابی‌های ناگهانی جلوگیری کند.

جمع‌بندی

شیر کشویی چدنی فلنجدار PN10 زبانه فلزی F4 چدنی با محدوده سایز 1½ تا 18 اینچ، ترکیبی از کیفیت، دوام و کارایی بالا است.
برای استعلام قیمت، دریافت دیتاشیت فنی یا مشاوره انتخاب سایز مناسب، همین حالا با ما تماس بگیرید.

09129688163

نکات کلیدی شیر کشویی چدنی فلنجدار PN10

• فلنجدار برای نصب آسان و سریع

• پوشش سایز گسترده: 1½ تا 18 اینچ

• زبانه فلزی F4 مقاوم در برابر خوردگی

• بدنه چدنی با دوام بالا

• مناسب صنایع نفت، گاز، پتروشیمی و آب

سؤالات متداول (FAQ)

1. تفاوت سایزهای مختلف شیر کشویی چیست و کدام سایز مناسب پروژه من است؟

• سایز بزرگتر جریان بیشتر و وزن بالاتر دارد و برای خطوط با ظرفیت بالا مناسب است.

• سایز کوچک‌تر برای خطوط با جریان کمتر و فضای محدود کاربرد دارد.

• انتخاب سایز صحیح باید بر اساس DN لوله، فشار کاری و کاربرد صنعتی انجام شود.

• پیشنهاد: از جدول سایزها و مشخصات فنی صفحه برای انتخاب دقیق استفاده کنید.

2. فشار کاری مجاز شیر کشویی چقدر است؟

• این محصول برای فشار کاری PN10 طراحی شده است.

• یعنی تحمل فشار حداکثر ۱۰ بار یا حدود ۱۰۰۰ کیلو پاسکال.

• برای پروژه‌های با فشار بالاتر، نیاز به شیر با کلاس PN16 یا PN25 است.

3. چه موادی در ساخت شیر کشویی استفاده شده و چه مزایایی دارد؟

• بدنه: چدن مقاوم به فشار و ضربه

• زبانه: فلزی F4 مقاوم در برابر خوردگی و سایش

• این ترکیب باعث دوام طولانی، عملکرد پایدار و نگهداری آسان می‌شود.

4. چگونه شیر کشویی فلنجدار را نصب و نگهداری کنم؟

• قبل از نصب، فشار و دمای خط لوله را بررسی کنید

• از پیچ و فلنج مطابق استاندارد استفاده کنید

• بازدید دوره‌ای، روانکاری زبانه و بررسی آب‌بندی را انجام دهید

• نگهداری منظم طول عمر شیر را افزایش می‌دهد و از نشتی جلوگیری می‌کند.

5. این شیر کشویی در چه صنایع و پروژه‌هایی کاربرد دارد؟

• خطوط انتقال نفت و گاز

• پالایشگاه‌ها و صنایع پتروشیمی

• سیستم‌های آب و فاضلاب صنعتی

• پروژه‌های صنعتی حساس به فشار و دما مانند نیروگاه‌ها و سیستم‌های HVAC

• با توجه به جنس و استاندارد، برای سیالات خنثی و خورنده ملایم نیز مناسب است.
